دستگاه کالیبراسیون پراکسیمیتی بنتلی نوادا Bently Nevada TK3-2e دست دوم

دستگاه کالیبراسیون پراکسیمیتی بنتلی نوادا Bently Nevada TK3-2e

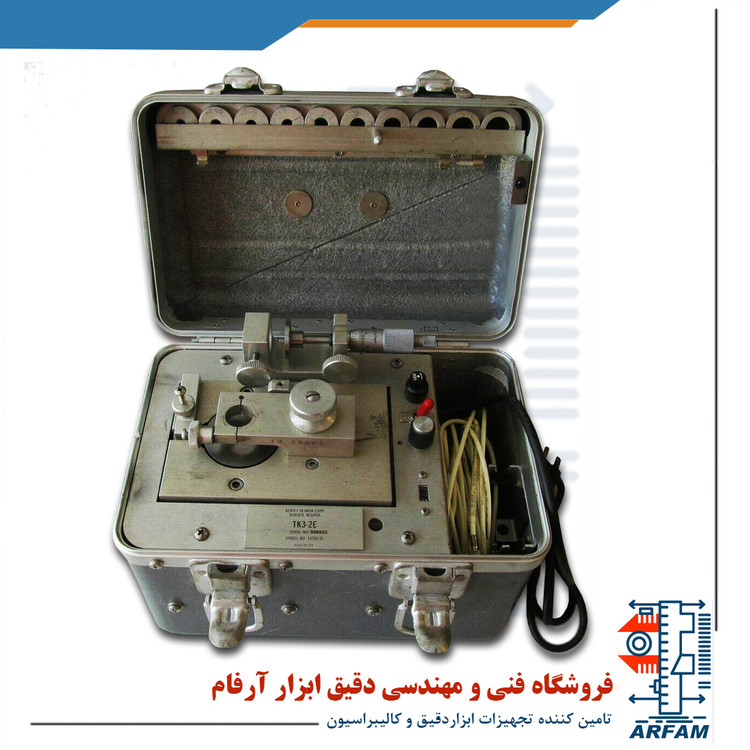

BENTLY NEVADA (GE) TK-3 PROXIMITY PROBE CALIBRATOR

ابزار کالیبراسیون TK-3 یک حرکت مکانیکی مرجع برای کالیبراسیون و آزمایش عملکرد سیستم های حفاظت از ماشین آلات را فراهم می کند. دو مدل ساز دارای توابع یکسان هستند اما دارای منبع انرژی متفاوتی هستند.

1 – TK3-2e دارای انرژی الکتریکی و

2 – TK3-2g از هوای تحت فشار استفاده می شود.

کالیبراسیون TK-3

این ابزار شامل دو واحد کالیبراسیون اساسی است:

یک wobulator (که در رابطه با یک نشانگر شماره گیری استفاده می شود) و یک میکرومتر اسپیندل. میکرومتر اسپیندل برای بررسی ولتاژ در مقابل ویژگی فاصله پروب و پروگزیمترها استفاده می شود. همچنین برای کالیبراسیون موقعیت رانش استفاده می شود. wobulator یک لرزش دقیق و مرجع مهم را ایجاد می کند. ارتعاشات اوج به اوج توسط بازوی چرخان دستی کنترل می شود و با نشانگر شماره گیری موجود در کیت بررسی می شود.

سرعت چرخش wobulator با تنظیم دکمه کنترل سرعت کنترل می شود. اگر یک پروب به طور دائم در دستگاه نصب شده باشد یا غیرقابل دسترسی نباشد ، یک کاوشگر با مشخصات الکتریکی یکسان می تواند برای اهداف کالیبراسیون جایگزین شود. با استفاده از یک ورودی مکانیکی شناخته شده به کاوشگرها و مشاهده نشانگر کنتور یا با اندازه گیری خروجی مانیتور می توان یک سیستم کنترل لرزش کامل را بررسی کرد.

اصل

ابزار کالیبراسیون TK-3 لرزش شافت و موقعیت را برای کالیبراسیون مانیتورهای Bently Nevada و بررسی پروب های لرزش شبیه سازی می کند. این کار وضعیت عملی خواندن مانیتور و همچنین وضعیت سیستم مبدل مجاورت را تأیید می کند. یک سیستم کالیبره شده به درستی اطمینان می دهد که ورودی های مبدل و خوانش های مانیتور حاصل از آن صحیح هستند.

این کار وضعیت عملی خواندن مانیتور و همچنین وضعیت سیستم مبدل مجاورت را تأیید می کند. یک سیستم مناسب کالیبره شده به این معنی است که خوانش مانیتور و ورودی های مبدل دقیق هستند و هر دو قرائت مطابقت دارند. از میکرومتر اسپیندل برای بررسی سیستم مبدل و کالیبراسیون مانیتور موقعیت استفاده می شود.

یک آداپتور نصب پروب که با TK3-2 وجود دارد این کاوشگر را نگه می دارد در حالی که هدف به سمت یا از آن دور می شود نوک پروب در مقادیر کالیبره شده. خروجی از سنسور Proximitor® با استفاده از ولت متر ثبت می شود. مانیتورهای لرزش با استفاده از صفحه چرخش موتوری کالیبره می شوند. یک نگهدارنده بازو در بالای صفحه چرخش قرار دارد تا کاوشگر مجاورت را در جای خود نگه دارد.

نگهدارنده و کاوشگر در موقعیتی تنظیم می شوند که مقدار مورد نظر لرزش مکانیکی پیدا شود. سپس لرزش با استفاده از میکرومتر شماره گیری که با واحد تهیه می شود اندازه گیری می شود (هیچ اسیلوسکوپی لازم نیست). خواندن یک مانیتور ارتعاش را می توان با ورودی سیگنال لرزش مکانیکی شناخته شده مقایسه کرد. سیگنال لرزش مکانیکی از TK3-2 می تواند از 50 تا 254 میکرومتر (2 تا 10 میلی گرم) به اوج به اوج برسد.

شرکت سازنده :Bently Nevada بنتلی نوادا

کشور سازنده :ایالات متحده آمریکا

مدل قدیمی :TK3-2e

کیت کالیبراسیون ارتعاش مجاورتی برند Bently Nevada مدل TK-3

TK-3 Bently Nevada- Proximity Test Kit

• بازه‌ی دامنه‌ی ارتعاش: ۵۰ تا ۲۵۴μm (2 تا ۱۰mils) peak-to-peak
• ماکزیمم سرعت: ۵۰۰۰cpm ± ۱۰۰۰cpm
• رنج دمای عملیاتی: صفر تا ۵۴ درجه سانتی گراد
• حفاظت ورودی: IP54
