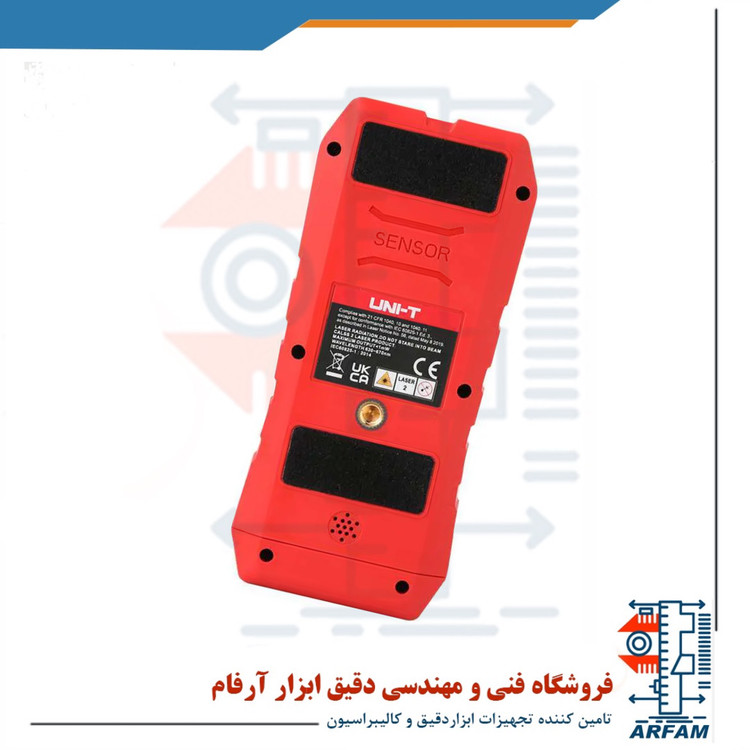

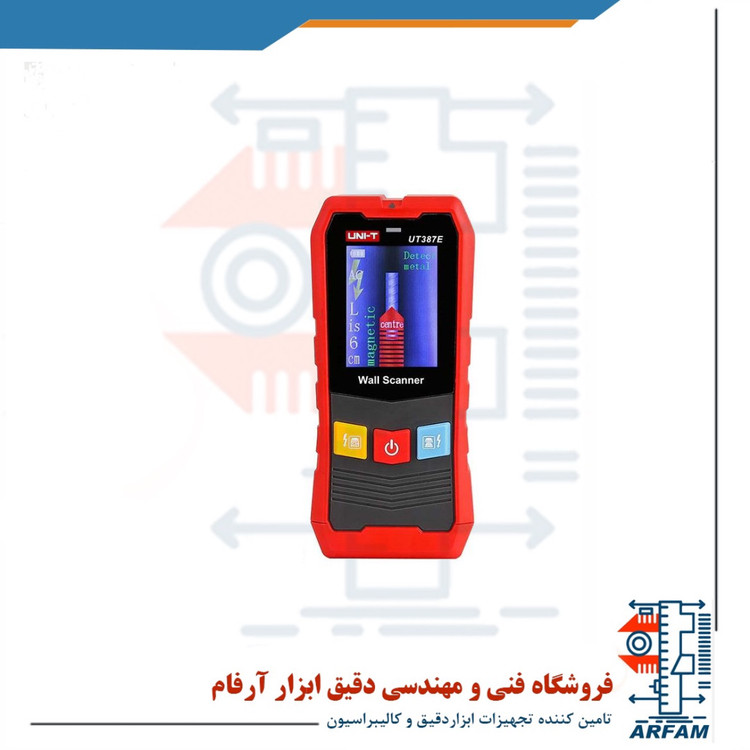

اسکنر فلز رسانا / غیر رسانا - چوب و سیم یونیتی UNIT UT387E

اسکنر یا ردیاب دیواری یک ابزار اندازه گیری دقیق است که برای ارزیابی و تشخیص موجودیت انواع فلزات آهنی و غیر آهنی، سیم و کابل های برق و مسی بکار می رود و به علاوه متریال چوبی موجود در دیوار ها و سقف یا کف ساخته شده از گچ و سیمان که با ضخامت های متفاوتی درون دیوار وجود دارد، با کمک این دستگاه قابل تشخیص و شناسایی است. اسکنر دیواری درون دیوارهای خشک و از جنس گچ را اسکن و بررسی کرده و با نشان دادن محل دقیق متریال چوبی، فلزی و انواع سیم های برق و لوله ها را تشخیص و نشان می دهد که باعث جلوگیری از خطرات و آسیب های احتمالی میشود. در این فرآیند اسکن دیوار، در خدمات ساختمانی مثل عملیات تخریب و دریل کاری از عدم وجود سیم برق و سازه های چوبی، لوله و اتصالات فلزی، در فضای درون دیوار اعتماد کرد.

نحوه کار اسکنر

اسکنر با ایجاد میدان الکتریکی و بررسی تاثیر آن بر متریال مختلف اعم از چوب و فلز به علت تفاوت داشتن ثابت دی الکتریک این مواد نسبت به هم و نسبت به سایر نقاطی که با هوا پر شده اند و دریافت این تاثیر از طریق سنسور های موجود بر روی اسکنر برای آنالیز متریال موجود در دیوار، کف یا سقف بهره می برند و بطور هم زمان از یک سنسور القایی برای ارزیابی وجود عناصر فلزی و غیر فلزی مانند چوب استفاده می شود. فلزات باعث ایجاد تغییر فاز را در میدان مغناطیسی میشوند که اگر تغییر فاز 90 درجه باشد مربوط است به فلزات غیر آهنی و در تغییر فاز صفر درجه فلز مربوطه آهن می باشد.

اسکنر دیواری، در هنگام آنالیز نقاط مورد نظر، با سیگنال صوتی یا بوق به صورت ممتد و افزایشی هشدار میدهد و با این هشدار برای ردیابی متریال فلزی مانند سیم ها و کابل های برق، تیرچه ها و میلگرد های موجود در دیواره، کف و سقف به کار میرود. اگر فرکانس جریان عبوری از سیم در دامنه 50 تا 60 هرتز باشد، سیم های برق در دیوار شناسایی و آشکار شده و اسکنر با بوق و چراغ چشمک زن محل دقیق کابل برق را به کاربر نشان می دهد.

قابلیت های اسکنر دیوار یونیتی UNI-T UT387e

1. تشخیص فلزات آهنی تا عمق 100 میلیمتر
2. تشخیص فلزات غیر آهنی تا عمق 80 میلیمتر
3. تشخیص سیم برق AC در عمق 40 میلیمتر
4. تشخیص چوب در عمق 38 میلیمتر
5. دارای تست بیزر و خاموشی خودکار
6. دارای یکسال گارانتی
7. دارای گوهینامه CE/UKE
