برند : UNI-T
دستهبندی : اندازه گیری

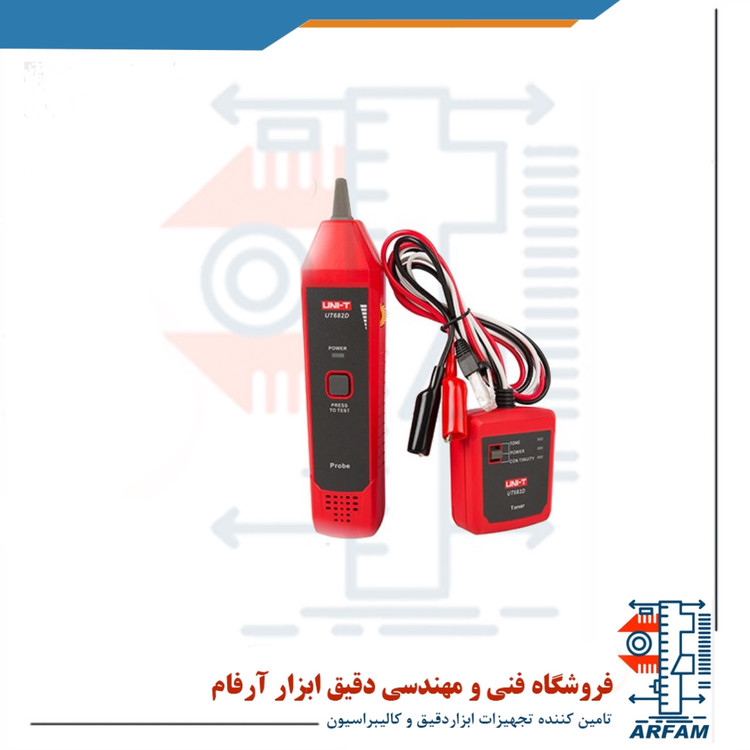

تستر شبکه و ردیاب کابل یونیتی مدل UT682
Wire Tracker UT682 UNI-T
برچسب‌ها:
میزان فاصله یابی : ≥100m
مسافت یابی کابل : ≥320m
ولتاژ خروجی : ≥12V peak-peak
نشانگر باطری : 6.6V±0.5V
موجود در انبار فروشگاه دقیق ابزار آرفامارسال توسط فروشگاه دقیق ابزار آرفام
2,937,600 7%
2,720,000 تومان
ردیاب و تستر کابل یونیتی UNI-T UT682 ردیاب محصول کمپانی UNI-T که توسط آن میتوان کابل اینترنت ، تلفن ، ویدئو و برق را ردیابی کرد .ردیاب کابل شبکه و تستر کابل یونیتی UNI-T UT 682 شامل دو قسمت است که یکی به عنوان ترانیسمتر دارای دو سوکت RJ45 و RJ11 بوده و قیمت رسیور که دارای سوکت RJ45 است. این دستگاه توانایی بررسی سطح ولتاژ وقطع کابل را و همچنین قابلیت اتصال هدست را نیز دارد که از هدست آن در محیطهای پر سر و صدا استفاده می شود، که این دستگاه ویژه فنی کاران و متخصصان که در ساده سازی مشکل در عیب یابی و مسیر یابی سیم و کابل خود در کمک بسزایی می رساند ،رسیور ردیاب و تستر کابل یونیتی UNI-T UT682 اندازه گیری یک پیچ تنظیم حساسیت وجود دارد که به وسیله آن میتوانید به صورتی دقیق تر کابل شبکه و تلفن را ردیابی کرده و انتهای هر کدام را بیابید. این دستگاه برای انواع سوئیچها و هاب ها و نودهای اتصال کابلهای شبکه جهت عیب یابی و یافتن کابل ها در داکت های که حجم زیادی از سیم و کابل عبور کرده بسیار مناسب می باشد.
روش کار دستگاه به این صورت است که با اتصال کابل شبکه و یا کابل تلفن به ترانسمیتر شما میتوانید عمل ردیابی کابلها را انجام دهید و محل قطعی کابل را مشخص کنید. با اتصال انتهای کابل به رسیورو به کمک LED های موجود بر روی ترانسمیتر و رسیور نیز میتوانید و ضعیت اتصال کوتاه و یا اتصال باز بودن هر یک از سیم های کابل شبکه را مشخص کنید.
مشخصات فنی ردیاب و تستر کابل یونیتی UNI-T UT682:
- – قابلیت ردیابی کابل شبکه تا بیش از 320 متر
- – قابلیت ردیابی کابل تلفن تا بیش از 3000 متر
- – قابلیت ردیابی کابلهای شبکه شیلد دار
- – قابلیت تعیین پلارییته کابل تلفن
- – قابلیت ردیابی محل قطعی کابل
- – خروجی ولتاژ ترانسمیتر 12 ولت پیک تو پیک
- – منبع تغذیه ترانسمیتر و رسیور : باتری 9 ولتی
- – پیچ تنظیم حساسیت رسیور
- – نشانشگر سیگنال به صورت LED بر روی رسیور
جدول مشخصات کلی دستگاه ردیاب و تستر کابل یونیتی UNI-T UT682:
| ویژگیها | رنج | UT682 | |
| ویژگیهای ردیابی سیم | نوع سیم | LAN cable\telephone line\coaxial cable\electric wire | |
| ال ای دی نشانگر جهت میزان قدرت سیگنال | √ | ||
| سوئیچ لحظه ای پیدا کردن سیم | √ | ||
| میزان فاصله یابی | ≥100m | ||
| مسافت ردیابی خطوط تلفن | ≥3000m | ||
| مسافت یابی کابل های بدون عایق | ≥320m | ||
| مسافت یابی کابل های عایق دار | ≥320m | ||
| تست اتصال کوتاه یا اتصال باز | √ | ||
| نشانگر قطب های مثبت منفی خطوط تلفن | DCV function, range: ±(5V~52V) |
√ | |
| تشخیص خطوط تلفن و اینترنت | Jacks distinction | √ | |
| رد یابی سیم قطع شده | √ | ||
| ولتاژ خروجی ترنسمیتر | ≥12V peak-peak | ||
| نشانگر باتری ضعیف ترانسمیتر | 6.6V±0.5V | ||
| تغذیه ترانسمیتر | 9V battery | √ | |
| حداکثر جریان کاری ترانسمیتر | 25mA | ||
| جک هدفون برای کاربر | √ | ||
| منبع تغذیه رسیور | 9V battery | √ | |
| حداکثر جریان آماده به کار | ~10mA | √ | |
| حداکثر جریان کاری | <40mA (AC, RMS) | √ | |
| ترتیب سیم | اندازه گیری توالی خط | 9 LEDs (LED1~LED8, LED_G) | √ |
| سرعت اندازه گیری توالی خطوط | قابلیت انتخاب سریع و آهسته | √ | |
| LAN cable: shielded/unshielded indication | √ | ||
| ولتاژ حفاظت شده ورودی ترانسمیتر | . | 52V DC | |
| محیط کاری | دمای کاری: 0~40℃; ذخیره دمایی: -10~50℃ رطوبت کاری: 20~75%RH ; رطوبت ذخیره: 10~90%RH; Altitude: ≤2000m |
||
| مشخصات عمومی دستگاه | |||
| رنگ دستگاه | قرمز و خاکستری | ||
| وزن دستگاه | Transmitter-125g, receiver-153g | ||
| ابعاد دستگاه | Transmitter-125mm x 48mm x 28mm, receiver-195mm x 48mm x 30mm | ||
| لوازم جانبی | 9V battery x 2, RJ11 cable, RJ45 cable, RJ11 cable with alligator clips- Blister, carrying bag, English manual | ||
