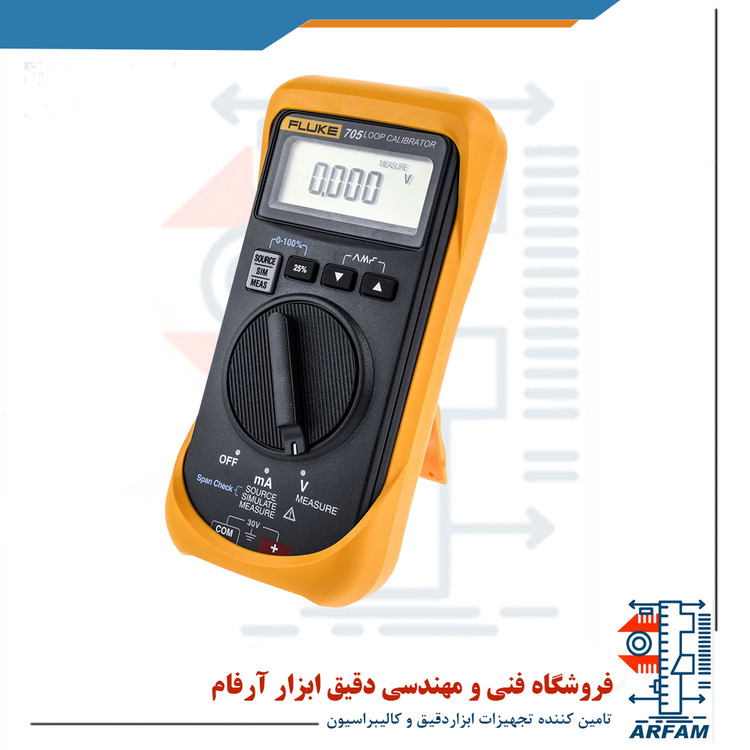

دستگاه کالیبراتور جریان لوپ فلوک FLUKE Loop Calibrator 705
در واقع دستگاه کالیبراتور جریان لوپ فلوک FLUKE Loop Calibrator 705 جهت کالیبراسیون ، تعمیر و نگهداری حلقه های جریان مقرون به صرفه و جامع می باشد و در صنایع بسیار پر کاربرد بوده و ابزار دقیقی جهت تست و کالیبره کردن سیستم می باشد. کالیبراتور جریان لوپ فلوک FLUKE Loop Calibrator 705دارای دقت بسیار حرفه ای ونمایشگر باکیفیت وکاربرد آسان می باشد.کالیبراتور جریان لوپ فلوک FLUKE Loop Calibrator 705ساخت کمپانی فلوک امریکا بوده و دارای یکسال گارانتی و پنج سال خدمات پس از فروش می باشد.
دستگاههای اندازه گیری بعد از مدت زمانی دچار خطا خواهند شد که ممکن است براثر عوامل فیزیکی مانند ضربه و یا استفاده نادرست اپراتور در شرایط نا متعارف باشد که در این مرحله جهت کالیبره نمودن دستگاه بایستی از یک دستگاه مرجع استفاده کرد که میزان خطای آن استاندارد شده باشد و دستگاه لوپ کالیبراتور فلوک مدل Fluke 707 از این سری دستگاه ها می باشد.
سایر ویژگی های دستگاه کالیبراتور فلوک مدل Fluke 705 :
- قابلیت درایو سورس جریان :
1000 Ω @ 24 mA
- محدوده اندازه گیری جریان صفر تا 24 میلی آمپر
- محدوده اندازه گیری ولتاژ برای توان حلقه، زمانیکه اندازه گیری روی جریان میلی آمپر و ولتاژ 24 ولت است : صفر تا 28 ولت DC
- دمای عملیاتی : -10 درجه تا +55 درجه سانتیگراد
- حداکثر ولتاژ ۳۰ ولت
- قابل تغذیه با باطری ۹ ولت
- مقاوم در مقابل ضربه
- دارای عقربه ی تغییر خروجی برای دقت 1 میکرو و 100 میکرو آمپر .
- اندازه گیری همزمان جریان و درصد بازخوانی برای سادگی در شرح نتایج .
- دارای تلرانس 0.025%
- دارای کلید افزایش 25% سرعت استپ ها برای آزمایش های خطی
- Span Check تایید صفر بودن یا اسپن بودن
- دارای توابع پله خطی انتخابی آهسته یا سریع که امکان ارائه ی خروجی های رمپ برای تستهای راه دور و تست های مداری استفاده میشوند، را به کاربر میدهد .
- دارای ولتاژ داخلی 24 ولت برای تامین ولتاژ مدار ، که امکان تامین برق و همچنین اندازه گیری فرستنده به طور هم زمان را بدون نیاز به مولتی متر به کاربر میدهد .
- دارای مد های راه اندازی صفر تا 20 میلی آمپر و یا 4 تا 20 میلی آمپر .
- تولید، شبیه سازی و اندازه گیری جریان میلی آمپر
- دقت 0.02% و رزولوشن 0.001 mA
- (توابع خروجی رمپ و پله)Auto step, auto ramp
سایر مشخصات در جدول زیر مشخص شده اند.
جدول مشخصات Fluke 705
| مشخصات فنی |
| اندازه گیری جریان | محدوده | 0 to 24 mA |
| رزولوشن | 0.001 mA |
| دقت | 0.02% Rdg + 2 LSD |
| سورس جریان | محدوده | 0 to 20 mA or 4 to 20 mA |
| دقت | 0.025% Rdg + 2 LSD |
| قابلیت درایو | 1000 Ω @ 24 mA |
| شبیه سازی جریان | محدوده | 0 to 20 mA or 4 to 20 mA |
| دقت | 0.025% Rdg + 2 LSD |
| Ext. loop voltage requirement | 12-30 V |
| توان حلقه (لوپ) | While measuring mA, 24 V |
| اندازه گیری ولتاژ | محدوده | 0 to 28 V DC |
| رزولوشن | 1 mV |
| دقت | 0.025% Rdg + 2 LSD |
| مشخصات محیط |
| دمای عملیاتی | -10°C to 55°C |
| ذخیره سازی دما | -30°C to 60°C |
| رطوبت(without condensation) | 0 to 90% (0°C to 35°C); 0 to 70% (35°C to 55°C) |
| ضریا دمایی | -10°C to 18°C, 28°C to 55°C, ±.005% of range per °C |
| مشخصات ایمنی دستگاه |
| ایمنی | CSA C22.2 No. 1010.1:1992 |
| EMC | EN50082-1:1992 and EN55022:1994 Class B |
| ماکزیمم ولتاژ | 30 V |
| مشخصات عمومی و ظاهری |
| ابعاد | 152 x 70 x 41 mm |
| وزن | 224 g (340 g including holster) |
| باتری | One 9 V battery Alkaline |
| شوک و ویبریشن | Per MIL-T-28800 for a Class 2 Instrument |
| نمایش جریان و درصد span | Yes |
| (توابع خروجی رمپ و پله)Auto step, auto ramp | Yes |
| Span Check | Yes |
از دیگر امکانات دستگاه دستگاه کالیبراتور جریان لوپ فلوک FLUKE Loop Calibrator 705 می توان به موارد زیر اشاره نمود :
- تامین24V حلقه با اندازه گیری میلی آمپر
- اندازه گیری 0-28 VDC برای بررسی ولتاژ حلقه ها
- تعویض آسان باتری بدون باز کردن دستگاه
- محفظه فشرده با پوشش محافظ جداگانه
- ساخت آمریکا

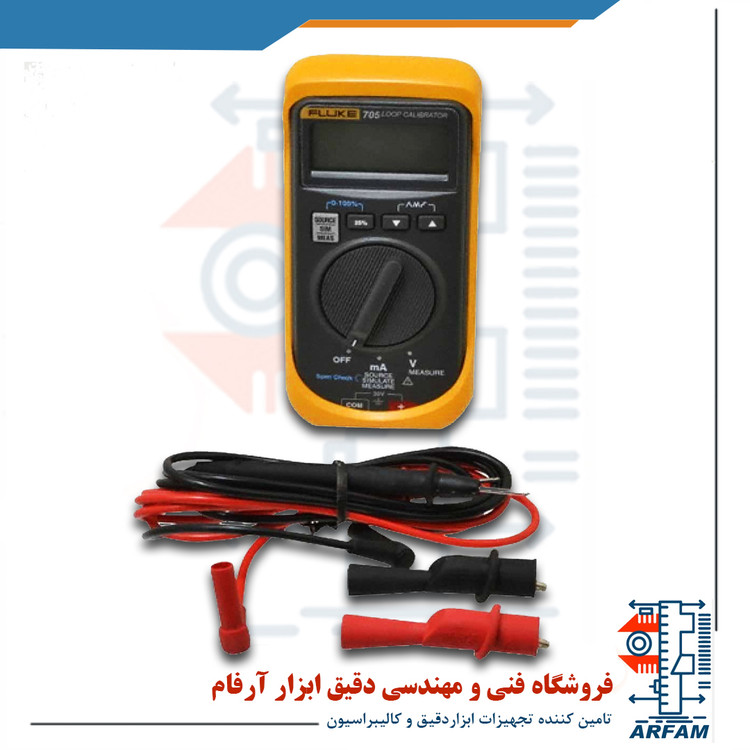

تجهیزات همراه :
- گیره های سوسماری AC70A
- هالستر(محفظه) زرد رنگ با پایه ثایت و رومیزی مدل C10
- کاتالوگ و راهنمای دستگاه
- لیدهای تست TL75
- گزارش و داده کالیبراسیون NIST- traceable
General Specifications in fluke 705,707:
Maximum voltage: 30 volts: Non-operating temperature: –4 °C to 60 °COperating temperature: –10 °C to 55 °CRelative humidity: 95 % (10 °C to 30 °C); 75 % (30 °C to 40 °C); 45 % (40 °C to 50 °C); 35 % (50 °C to 55 °C)Operating altitude: 3,000 m maxShock: 1 m drop testVibration: Random, 2 g, 5 Hz to 500 HzSafety: CSA C22.2 No. 1010.1:1992EMC: EN50082-1:1992 and EN55022:1994 Class BPower: 9 V battery ANSI/NEDA 1604A or IEC 6LR619V alkaline
