دستهبندی: اندازه گیری
محدوده طول موج:800nm تا 1700nm
دارای محدوده اندازه گیری:-70 تا 3dBm
رابط:FC/SC/ST

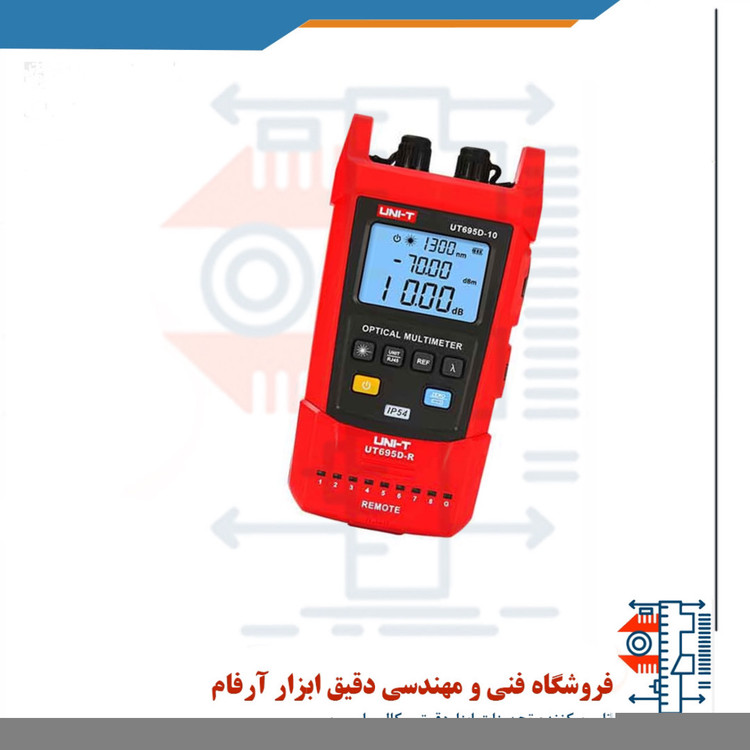

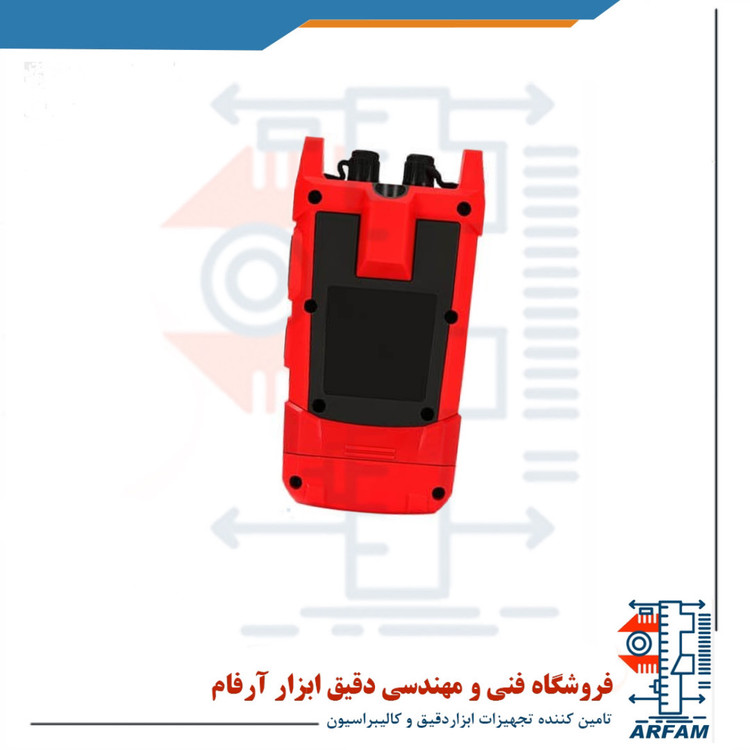

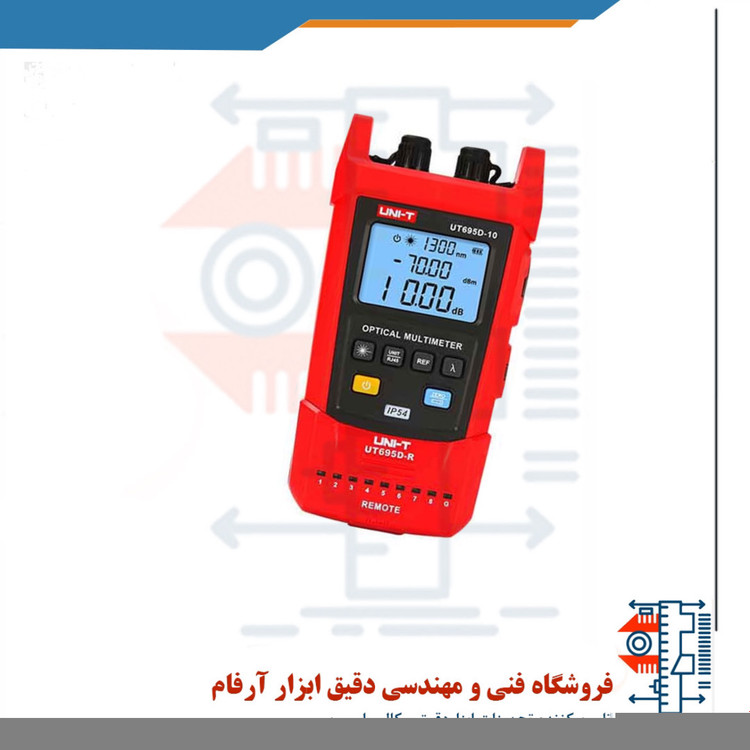

تستر کابل فیبرنوری یونیتی مدل UNI-T UT695D-10
UT695D-10 Optical Multimeter
برند:UNI-T
مشخصات
محدوده طول موج
800nm تا 1700nm
دارای محدوده اندازه گیری
-70 تا 3dBm
رابط
FC/SC/ST
توضیحات
تستر کابل فیبرنوری یونیتی UNI-T UT695D-10 شامل قدرت سنج نوری ، عیب یاب بصری و تست کننده کابل از راه دور است که برای اندازه گیری قدرت سیگنال نوری ، آزمایش از دست دادن خط فیبر نوری ، آزمایش از دست دادن دستگاه نوری ، تشخیص خطای فیبر نوری ، محل شکست نقطه نوری ، شناسایی فیبر نوری استفاده می شود.
توان سنج چندکاره و دستگاه سنجش مکان شکستگی فیبر نوری یونیتی مدل UT695D-10 دارای قابلیت سنجش توان نوری ، مشاهده دیداری شکستگی فیبر نوری ، چراغ قوه ال ای دی و تستر از راه دور می باشد.
دستگاه تستر و پاورسنج UT695D-10 در مقابل گرد و غبار و آب با استاندارد IP54 مقاوم است. این گسل یاب و پاورمتر فیبرنوری جهت استفاده در صنایع ساخت و نگهداری فیبرهای نوری، مراکز ارتباطات اپتیکال ، تست عملیات سنجش انواع فیبر، مراکز تلویزیون کابلی (CATV) نوری و سایر زمینه ها استفاده می شود
دستگاه تستر و پاورسنج UT695D-10 در مقابل گرد و غبار و آب با استاندارد IP54 مقاوم است. این گسل یاب و پاورمتر فیبرنوری جهت استفاده در صنایع ساخت و نگهداری فیبرهای نوری، مراکز ارتباطات اپتیکال ، تست عملیات سنجش انواع فیبر، مراکز تلویزیون کابلی (CATV) نوری و سایر زمینه ها استفاده می شود.دیاکو الکتریک به عنوان عرضه کننده انواع تجهیزات ابزار دقیق، تست و نگهداری تجهیزات صنعتی یونیتی را همراه با خدمات پس از فروش در بازار داخلی تامین و ارائه می کند.
ویژگی های های پاورمتر و دستگاه سنجش گسل های فیبر نوری UNI-T UT695D-10
- سنجش توان نوری قابل گذر از فیبر
- تعیین محل شکستگی به صورت بصری
- دارای صفحه نمایش ال سی دی کریستالی
- دارای چراغ قوه ال ای دی
- مقاوم در برابر نفوذ آب و گرد و غبار و دارای درجه محافظت محیطی 54
جدول مشخصات فنی توان سنج چندکاره فیبر نوری مدل UNI-T UT695D-10
| موارد مرتبط با تستر توان و گسل یاب اوپتیکال | توضیحات | |
| توان نوری فیبر | محدوده طول موج | 800nm~1700nm |
| کالیبره کردن طول موج | 850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm | |
| محدوده اندازه گیری | -70~3dBm | |
| میزان تاثیر اصل عدم قطعیت | ±5% | |
| وضوح نمایش مقادیر |
به صورت خطی: %0.1 به صورت لگاریتمی: 0.01dBm |
|
| کانکتور | FC/SC/ST | |
| نوع دتکتور | InGaAs(سنسور ایندیم گالیم آرسناید) | |
| مکان یابی محل شکست (گسل) فیبر نوری | طول موج | 650nm±10nm |
| توان | 10mW (طول فیبر نوری قابل اندازه گیری: حدود 8~10 کیلومتر) | |
| حالت کاری | Continuous/Pulse | |
| کانکتور | FC/SC/ST | |
| دارای چراغ قوه | √ | |
| LAN تست توالی کابل | اندازه گیری توالی خط (LED1~8, LED_G) | |
| مشخصات عمومی پاورمتر فیبر نوری | ||
| تغذیه دستگاه | باطری 1050 میلی آمپر ساعتی(mAh) قابل شارژ | |
| صفحه نمایش | 42mm x 33mm | |
| رنگ محصول | قرمز و خاکستری | |
| وزن عمومی | 168گرم | |
| ابعاد دستگاه | 132mm x 68mm x 31mm | |
| تجهیزات استاندارد | کابل USB | |
توان سنج فیبر نوری UT695D-10 محدودیت اندازه گیری طول موج بین 800 نانومتر تا 1700 نانومتر می باشد. طول موج کالیبره شده به میزان 850 نانومتر ، 980 نانومتر ، 1300 نانومتر ، 1310 نانومتر ، 1490 نانومتر ، 1550 نانومتر ، 1625 نانومتر ، 1650 نانومتر می باشد. همچنین محدوده اندازه گیری بین -70 تا 3 dBm با عدم قطعیت ± 5 می باشد. خطای یاب با طول موج 650 نانومتر می باشد. این ابزار دارای کابل USB نیز می باشد. این دستگاه قابلیت عملکرد خاموش شدن خودکار و عملکرد یادآوری باتری کم و صفحه نمایش با نور پس زمینه را دارد.
