برند : UNI-T
دستهبندی : اندازه گیری

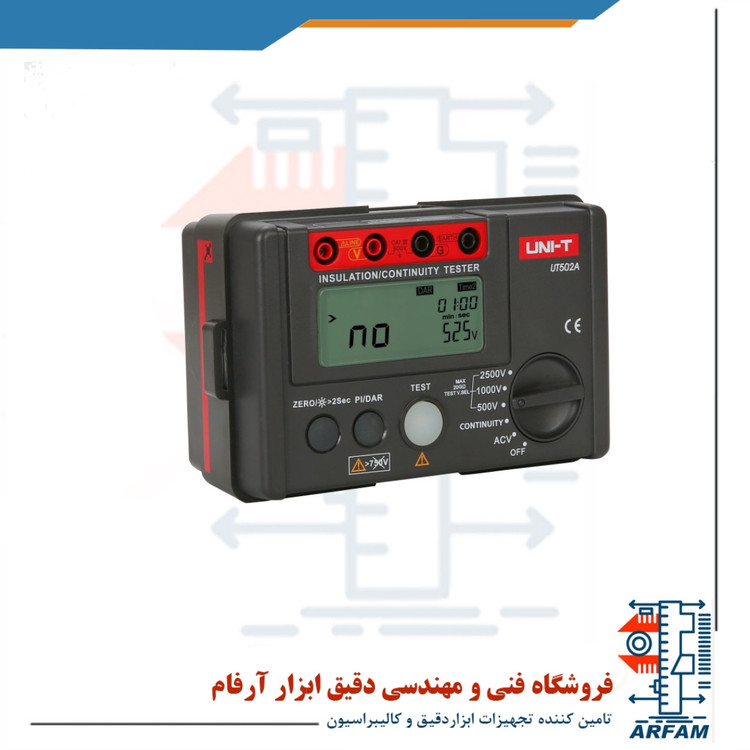

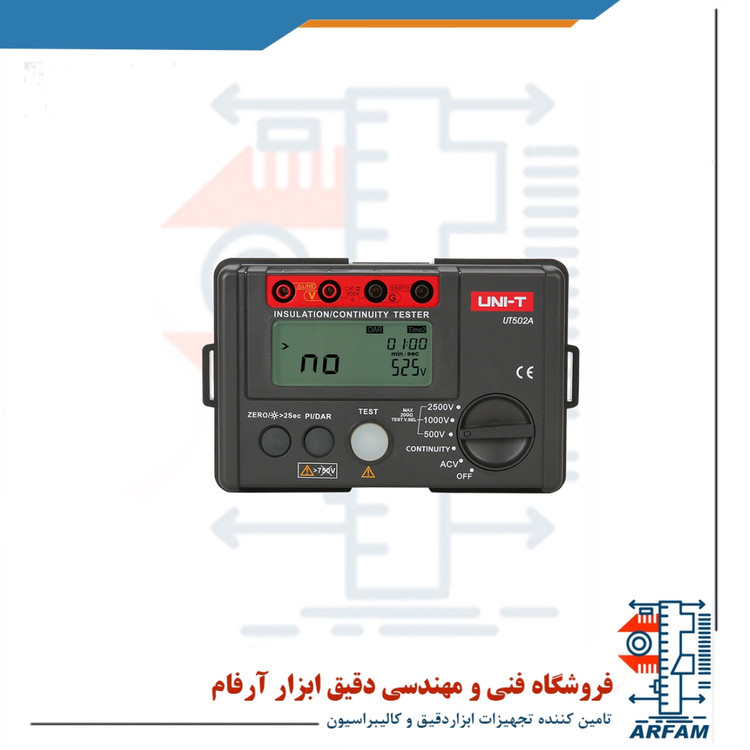

تستر مقاومت عایقی یونیتی مدل UNI-T UT502A
ولتاژ تست : 500V/1000V/2500V
اندازه گیری مقاومت : 01Ω~200Ω (about 5.0V/>200mA）
DAR : 60s/15s and 60s/30s
تستر مقاومت عایقی یونیتی مدل UNI-T UT502A
UNI-T UT502A Insulation Resistance Tester
میگر 2.5 کیلو یونیتی UNI-T UT502A دستگاهی کاربردی برای اندازه گیری مقاومت عایقی در انواع تجهیزات الکتریکی مانند عایق کابل ها، ترانسفورماتورها ، موتورها و …. مورد استفاده قرار میگیرد. این دستگاه میگر میتواند مقدار مقاومت را تا 200 گیگا اهم تحت ولتاژ تزریقی 2.5 کیلو ولت در چهار رنج اندازه گیری کند
دستگاهی کاربردی برای اندازه گیری مقاومت عایقی در انواع تجهیزات الکتریکی مانند عایق کابل ها، ترانسفورماتورها ، موتورها و …. مورد استفاده قرار میگیرد. این دستگاه میگر میتواند مقدار مقاومت را تا 200 گیگا اهم تحت ولتاژ تزریقی 2.5 کیلو ولت در چهار رنج اندازه گیری کند. دارای نمایشگر بزرگ به همراه نور پس زمینه و بار گراف بوده که مجهز به تایمر برای نشان دادن مقدار زمان اندازه گیری و دارای حالت اندازه گیری پیوسته است.این میگر متیواند شاخصه های PI و DAR را اندازه گیری کندو از ویژگی ها مهم آن میتواند قابلیت ذخیره 18 گروه داده و قابلیت اتصال آن به کامپیوتر را اشاره کرد. این میگر میتواند مقادار حد بالا وحد پایین مقادمت را مقایسه کرده و دارای دشارژ اتوماتیک برای ایمنی بیشتر کاربر است. برو روی نمایشگر آن نشانگر باتری و نشانگر های ولتاژ وجود دارد.
سری دستگاه های UT500 میتوانند مقاومت عایقی،ولتاژ AC،مقاومت های پایین، PI (فهرست قطبش یا فهرست پولاریزاسیون) و DAR (جذب الکتریکی) را اندازه گیری کنند. این موارد ابزار مناسبی است برای ترانس ها ،ژنراتور ها ،موتور های ولتاژ بالا ،خازن ها ،توان کابل ها،هادی ها و سایر تجهیزات الکتریکی که میتواند در وضعیت ایمن و دقیق مورد استفاده قرار گیرد.
- اندازه گیری مقاومت عایقی تا 20 گیگا اهم
- تستر مقاومت عایق مدل UNI-T UT502A دارای دقت اندازه گیری 3 تا 10 درصد
- دارای ولتاژ تست عایقی تا 2500 ولت
- جریان بار 1 میلی آمپر در حالت تست عایقی
- جریان اتصال کوتاه کمتر از 2 میلی آمپر
- قابلیت اندازه گیری ولتاژ AC از 30 تا 600 ولت
- اندازه گیری مقاومت رنج کم از 0.01 تا 200 اهم
- تستر مقاومت عایق مدل UNI-T UT502A دارای نمایشگر 2000 داده ای با نور پس زمینه
- دارای قابلیت PI (شاخص قطبی سازی) و DAR (جذب دی الکتریک)
- اتورنج و دارای چراغ هشدار
- دارای نشانگر های ولتاژ بالا، اضافه بار و ضعیف بودن باتری
- تغذیه با 6 عدد باتری 1.5 ولتی
کاربرد :
میگر 2.5 کیلو یونیتی UNI-T UT502A دستگاه استفاده میشود برای سنجش مقاومت عایقی برای مواد عایق و انواع گوناگون تجهیزات الکتریکی مثل ترانس ها،ماشین های الکتریکی،کابل ها،سوئیچ ها،وسایل الکتریکی،یک ابزار ایده آل برای تعمیرات الکتریکی،تست کردن و سنجش تجهیزات.
مشخصات فنی تستر عایق یونیتی UT502A
|
مشخصات فنی |
محدوده |
UT502A |
|
|
مقاومت عایقی(Ω) |
ولتاژهای تست |
500V/1000V/2500V |
0%~10% |
|
500V |
0MΩ~99.9MΩ |
±(3%+5) |
|
|
100MΩ~5GΩ |
±(5%+5) |
||
|
1000V |
0MΩ~99.9MΩ |
±(3%+5) |
|
|
100MΩ~5GΩ |
±(5%+5) |
||
|
2500V |
0MΩ~99.9MΩ |
±(3%+5) |
|
|
100MΩ~9.9GΩ |
±(5%+5) |
||
|
10GΩ~20GΩ |
±(10%+5) |
||
|
Load current |
50V (R=50kΩ) 1mA |
0%~10% |
|
|
100V (R=100kΩ) 1mA |
0%~10% |
||
|
250V (R=250kΩ) 1mA |
0%~10% |
||
|
500V (R=500kΩ) 1mA |
0%~10% |
||
|
1000V (R=1MΩ) 1mA |
0%~10% |
||
|
2500V (R=1MΩ) 1mA |
0%~10% |
||
|
جریان اتصال کوتاه |
<2mA |
||
|
مقاومت پایین(Ω) |
0.01Ω~200Ω (about 5.0V/>200mA） |
±(2%+3) |
|
|
AC ولتاژ (V) |
30V~600V |
±(2%+3) |
|
|
ویژگی ها |
|||
|
شمارشگر نمایشگر |
2000 |
||
|
DAR |
60s/15s and 60s/30s |
√ |
|
|
PI |
√ |
||
|
هشدار دهنده باتری کم/محدوده خودکار |
√ |
||
|
/نور هشدارLCDنور پشت |
√ |
||
|
آلارم چشمک زن / نشانگر ولتاژ بالا |
√ |
||
|
نشانگر اضافه بار/قطع کن شارژ خودکار |
√ |
||
|
نمایش تست ولتاژ ثانویه |
√ |
||
|
10MΩتست مقاومت درونی |
√ |
||
|
اشتراکIEC 61557 |
61557-1:2007; 61557-2:2007; 61557-4:2007 |
||
|
مشخصات عمومی |
|||
|
توان |
1.5V battery (LR6) x 6 |
||
|
نمایشگر |
70.6mm x 34mm |
||
|
رنگ محصول |
Red and grey |
||
|
وزن محصول |
500g |
||
|
ابعاد محصول |
150mm x 100mm x 71mm |
||
|
لوازم جانبی استاندارد |
Batteries, test leads, alligator clips, gallus, test |
||
