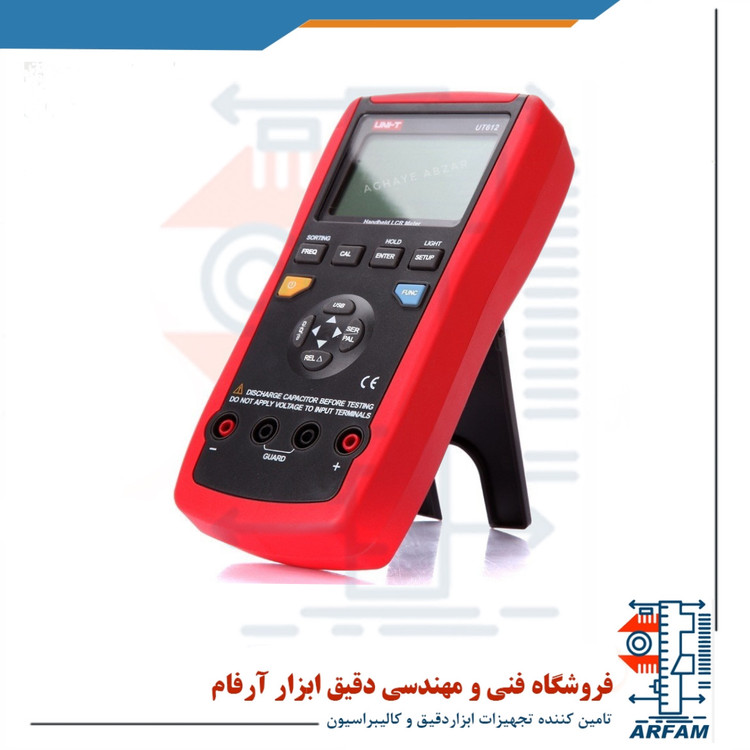

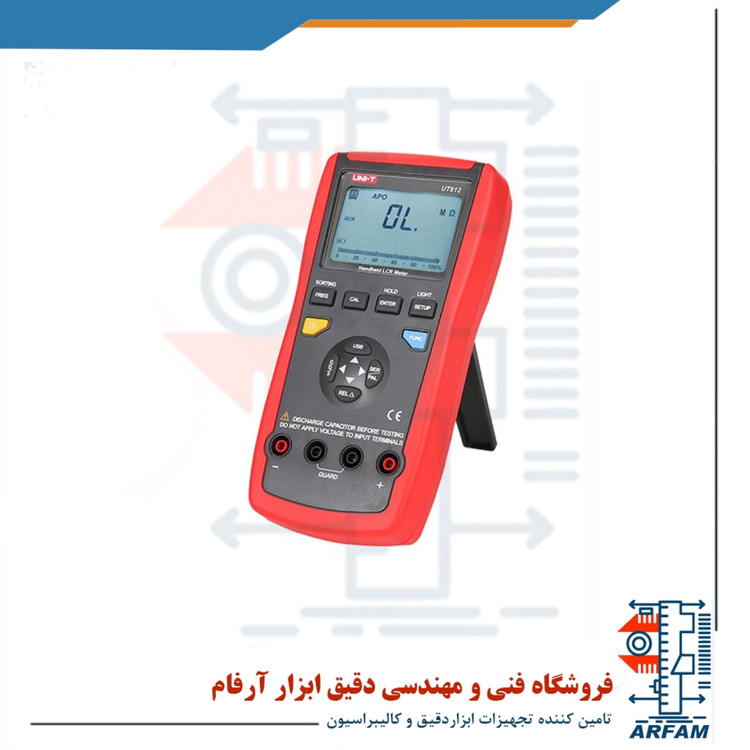

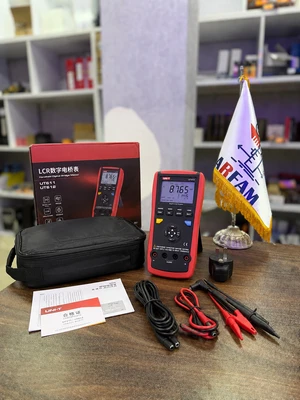

ال سی آر متر یونی-تی مدل UT612

ل سی آر متر یونیتی مدل UNI-T UT612

UNI-T UT612 LCR Meter

 دستگاهی است که برای اندازه‌گیری اندوکتانس (سلف)، ظرفیت خازنی و مقاومت استفاده می‌شود. این دستگاه دارای ویژگی‌ها و مشخصات پیشرفته‌ای است که شامل حالت‌های اندازه‌گیری سری/موازی، اندازه‌گیری ضریب کیفیت/ضریب اتلاف/زاویه فاز، اندازه‌گیری مقاومت معادل و مقاومت DC، و 5 فرکانس قابل انتخاب در حالت AC می‌شود.

از دستگاه UT612 برای خطوط تولید و بازرسی استفاده می شود.این ال سی آر متر یکی از جدیدترین و بهترین محصولات یونیتی می باشد از ویژگی های مثبت این دستگاه میتوان به وزن کم ان اشاره کرد که استفاده طولانی از ان را راحت تر کرده همچنین این دستگاه بدلیل پیشرفته بودن نسبت به سایر مدل ها قابلیت اتصال به کامپیوتر را نیز دارد.

LCR متر مدل UNI-T UT612 تولید شده توسط کمپانی یونیتی، توانایی تعیین مقاومت ظاهری و مقاومت پیچیده‌ای که توسط جریان‌های متناوب ایجاد می‌شوند را داراست. این دستگاه از قابلیت اندازه‌گیری اندوکتانس، خازن و مقاومت به صورت اتصال سری یا موازی برخوردار است. همچنین، قادر به اندازه‌گیری ضریب توان، ضریب اتلاف، بخش حقیقی امپدانس و زاویه فاز می‌باشد. رنج اندازه‌گیری این LCR متر به‌طور خودکار تنظیم می‌شود که باعث افزایش دقت و سهولت در استفاده می‌شود.

همچنین، دارای نور پس‌زمینه است که در محیط‌های کم نور و تاریک می‌توان از آن استفاده کرد. در صورت کاهش میزان باتری، دستگاه به کاربر هشدار می‌دهد و با ویژگی خاموشی خودکار، از اتلاف باتری جلوگیری می‌کند.به علاوه، ویژگی "Data Hold" نیز به کاربر امکان مشاهده ثابت نگه داشتن اطلاعات اندازه‌گیری شده را فراهم می‌کند. این ال‌ سی‌ آر متر قادر است اندوکتانس را تا رنج ۲۰۰ هانری، خازن را تا رنج ۱۰ میلی‌فاراد و مقاومت را تا رنج ۲۰ مگا‌اهم اندازه‌گیری نماید. همچنین، این LCR متر قادر به پشتیبانی از فرکانس‌های ۱۰۰ هرتز، ۱۲۰ هرتز، ۱ کیلوهرتز، ۱۰ کیلوهرتز و ۱۰۰ کیلوهرتز می‌باشد.

ویژگی های LCR متر یونیتی مدل UNI-T UT612

1-مجهز به نور پس زمینه و قابلیت Hold

2-قابلیت اتصال به کامپیوتر برای لاگ کردن اطلاعات اندازه گیری شده.

3-قابلیت اندزاه گیری پارامتر ها تا فرکانس 100 کیلوهرتز

4-دقت بالای اندازه گیری.

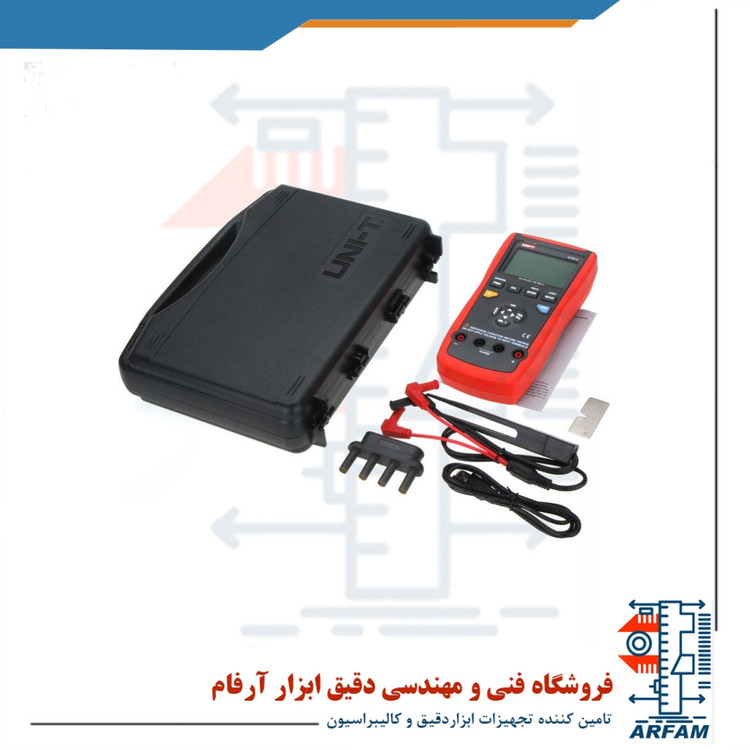

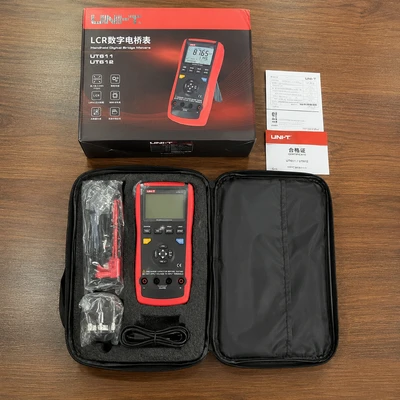

5-صفحه نمایش با قابلیت نمایش 20000 رقم.ویژگی هامحدودهUT612اندوکتانس (H)20uH~2000H±(0.5%+5)ظرفیت(F)200pF~20mF±(0.5%+5)مقاومت (Ω)20Ω~200MΩ±(0.3%+5)تست فرکانس(Hz)100Hz/120Hz/1kHz/10kHz/100kHz√ولتاژ کاری0.6Vrms√تست پارامترL/C/R/DCR/Q/D/θ/ESR√ویژگی قسمت هاشمارش نمایشگر 20000D/Q شمارش نمایشگر 2000D/Q رزولوشن0.001√رنج اتومات √تست واقعی فرکانس وزمان نمایشگر √حالت اندازه گیریSeries/Parallel√خاموش شدن خودکار صفحه √نشانگر سطح پایین باتری≤6.8V√فریز اطلاعات √حالت نسبی √USB رابط √USB درگاه/ذخیره سازی اطلاعات کامپیوتر 60000ذخیره اطلاعات √LCD نور پس زمینه 26بارگراف انالوگ برای نمایش مقادیر √توابع مقایسه √توابع کالیبراسیون √خروجی مقاومت ظاهری120Ω√اندازه گیری و چک کردن به                          صورت اتوماتیک LCR √مشخصات عمومی دستگاهتغذیه9V battery (6F22) or USBنمایشگر40mm x 63mmرنگ دستگاهRed and greyوزن دستگاه374gابعاد دستگاه96mm x 193mm x 47mmلوازم جانبی استانداردBattery, SMD test clamp, USB interface cable, multi-purpose socket, PC software CDلوازم جانبی اختیاریUSB adaptor
