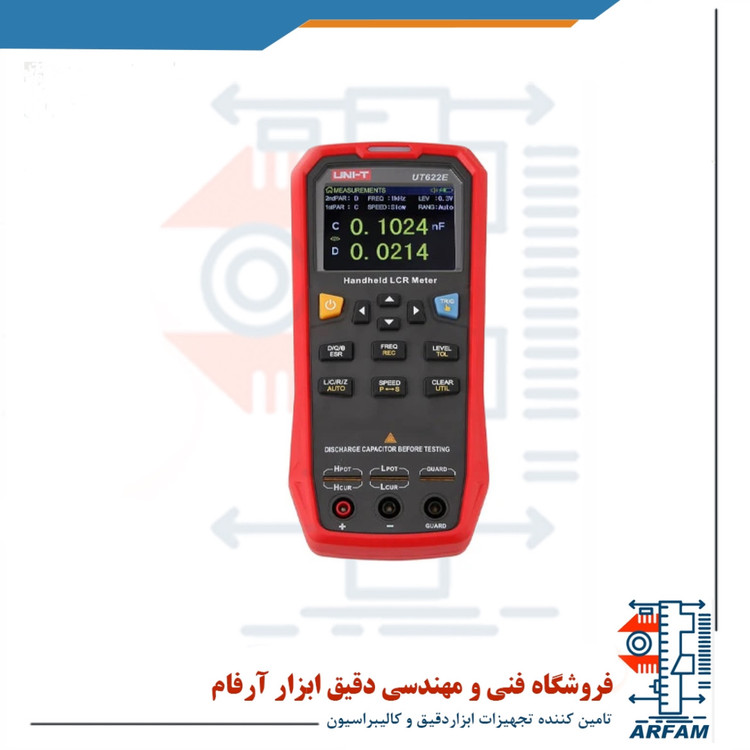

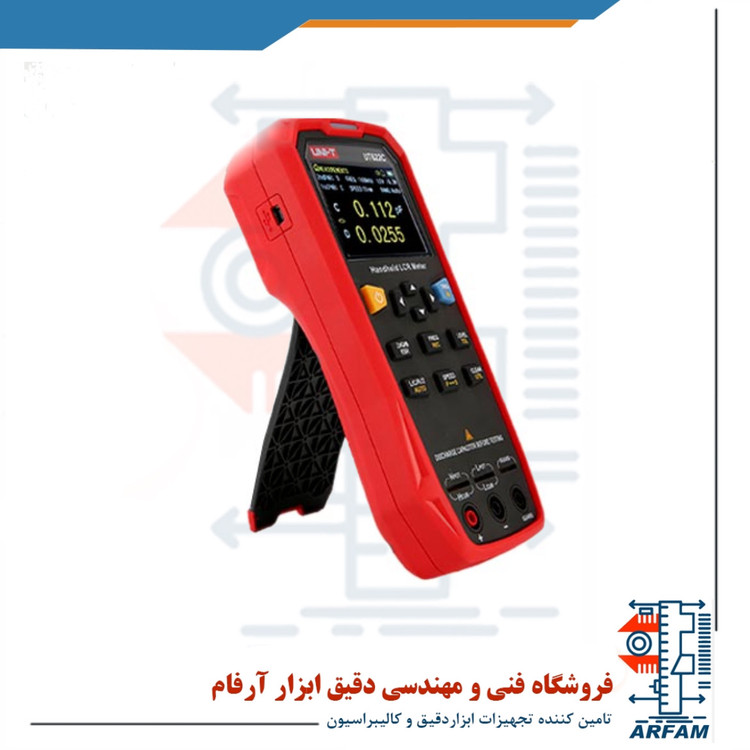

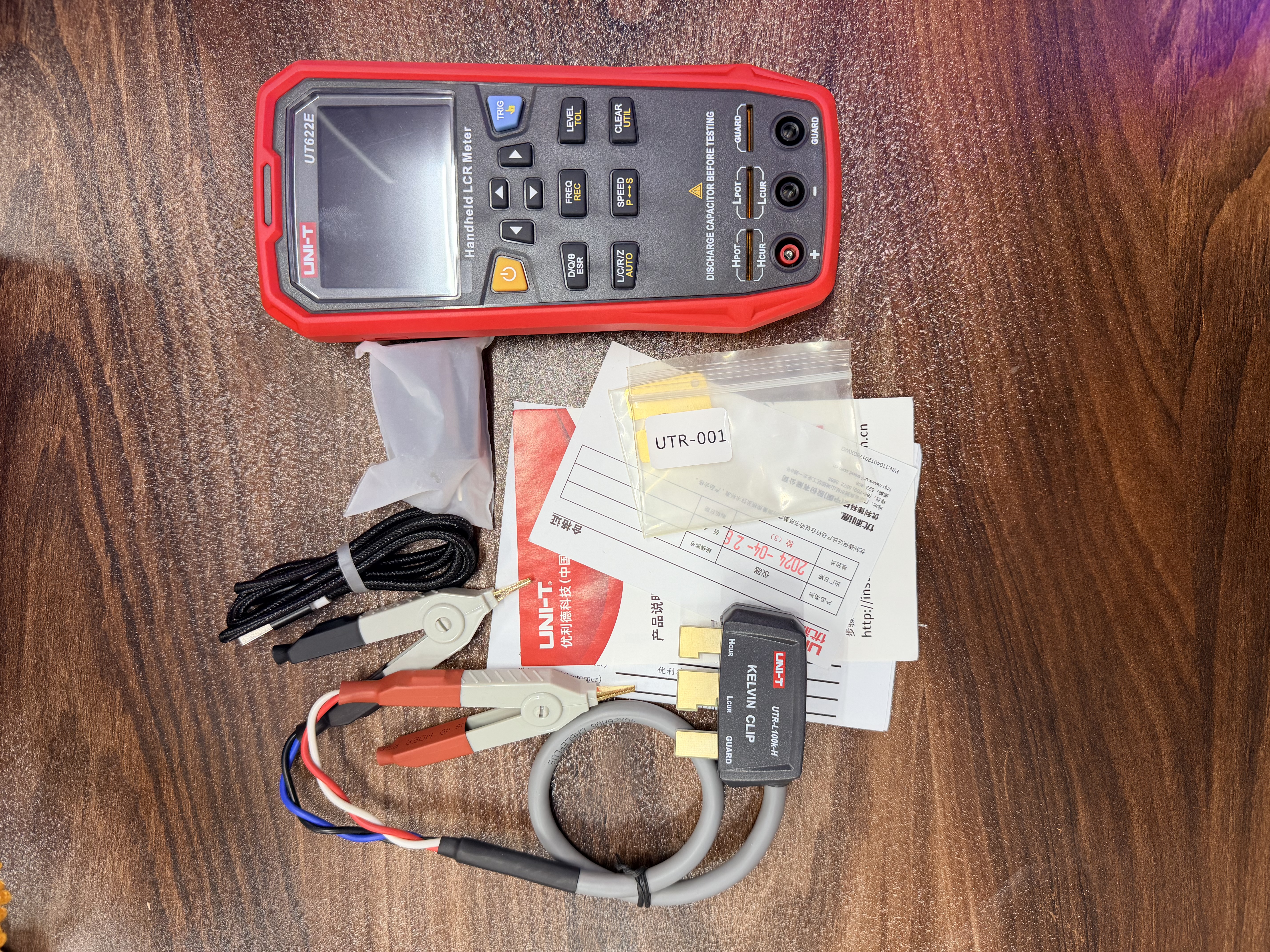

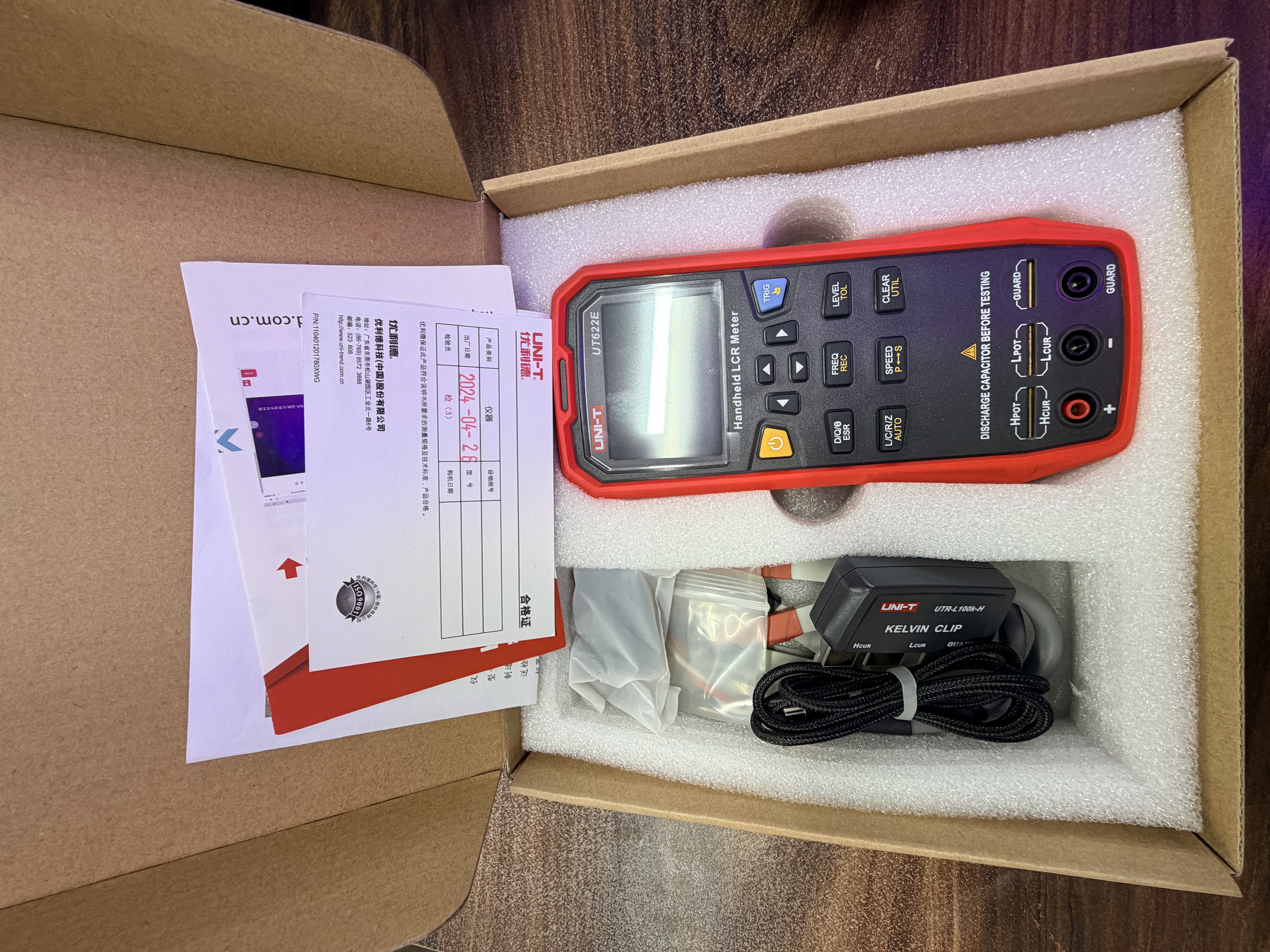

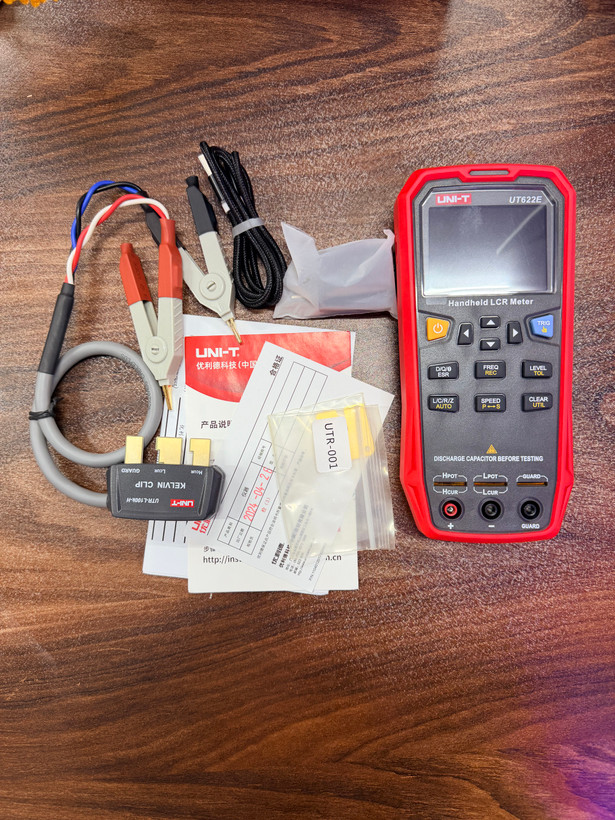

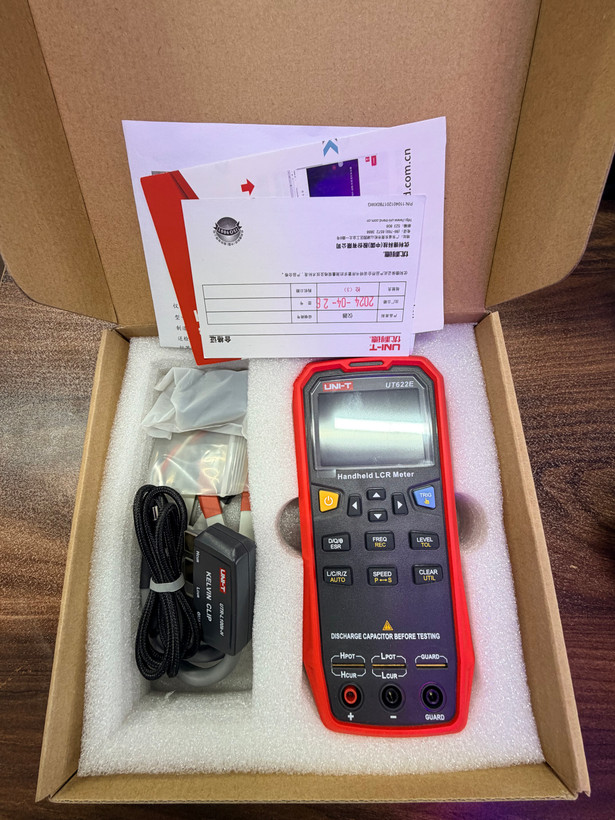

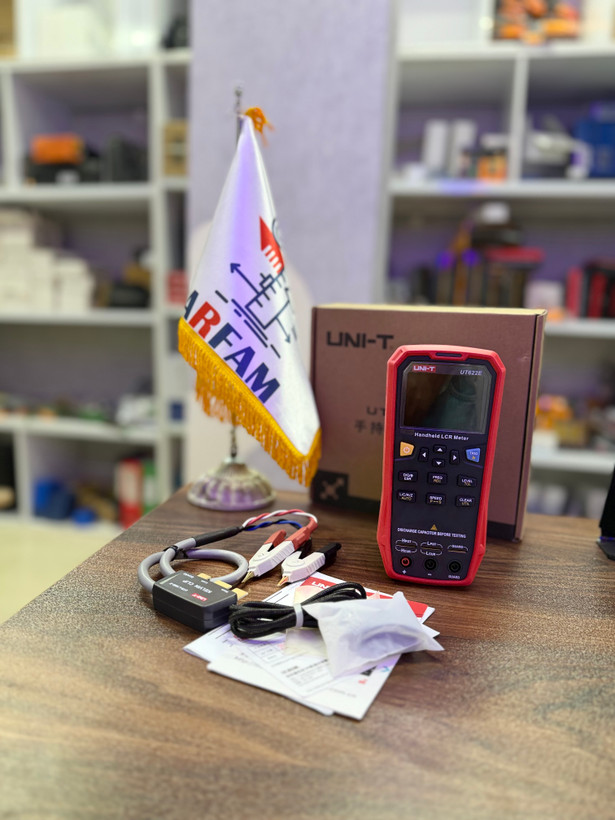

LCR متر یونیتی مدل Uni-T UT622E

LCR متر یونیتی مدل Uni-T UT622E

Uni-T UT622E LCR Meter

دستگاه ال‌ سی‌ آر متر به طور تخصصی برای اندازه گیری ظرفیت خازن، مقدار مقاومت و اندوکتانس سلف استفاده می‌شوند. انواعی از LCR مترهایی هستند که میتوانند پارامترهای ثانویه‌ای مانند مقاومت داخلی خازن یا ESR، پارامتر θ، D و Q را اندازه گیری نمایند و توانایی اندازه گیری در حالت های 2 سیم، 3 سیم و 5 سیم را داراست.

LCR متر UT622E میزان فرکانس را تا 100 کیلوهرتز و با دقت 0.1% اندازه گیری می کند و بطور دقیق و ویژه توانایی اندازه گیری پارامترهای اصلی میزان سلف، مقدار بار و ظرفیت خازن، میزان مقاومت و امپدانس، و پارامترهای ثانویه شامل D ،Q ،θ ،ESR و DCR را دارد. فعالیت این LCR متر یونیتی در رنج پنج فرکانس شامل 100Hz 120Hz ،1kHz ،10kHz ،100KHz می‌باشد. سرعت اندازه گیری این دستگاه را میتوان بطور دستی تغییر داد، با سه حالت سریع ، متوسط و سرعت آهسته شامل حالت سریع با نرخ 20 بار در ثانیه، سرعت نمونه برداری متوسط با سرعت 5 بار در ثانیه و سرعت آهسته با نرخ 2 بار در ثانیه می باشد. همچنین دارای سه سطح ولتاژ تست متغییر 0.1Vrms, 0.3Vrms, 1Vrms می باشد.این دستگاه یکی از بهترین محصولات یونیتی است

UNI-T UT622E میتواند مقادیر را نگهدارد و مقادیر را بصورت مینیمم، ماکزیمم و میانگین نمایش دهد. منبع تغذیه این ال سی آر متر یونیتی باتری می باشد و برای صرفه جویی در مصرف باتری و اندازه گیری دقیق، نشانگر کاهش مصرف باتری را دارد. نمایشگر ال سی آر متر UT622E، ال سی دی با سایز 2.8 اینچ و بیشترین عددی که میتواند نشان دهد 99999 می باشد که رنج اندازه گیری را پوشش می دهد.

قابلیت های ال سی آر متر یونیتی UNI-T UT622E

1.  دستگاه LCR متر حرفه ای UT622E با اندازه گیری دقیق
2.  تنظیم سرعت اندازه گیری در سه رنج
3.  توان اندازه گیری پارامتر های مدار تا مقدار فرکانس تست 100KHz
4.  قابلیت سنجش پارامترهای اولیه و ثانویه
5.  قابلیت اندازه گیری DCR
6.  قابل اتصال به لپ تاپ یا کامپیوتر جهت لاگ کردن اطلاعات
7.  صفحه نمایش شفاف با وضوح بالا
8.  توان نگهداری شارژ در مدت زمان بالا

   مدل	UT622E
   تست فرکانس	100Hz,120Hz,lkHz,10kHz,100kHz
   سطح تست	0.1Vrms, 0.3Vrms, 1Vrms
   اندازه گیری پارامترها	Primary: L/C/R/Z/DCR / Secondary: D/Q/θ/ESR
   تعداد پایانه	سوکت های 2 سیم، 3 سیم و پنج سیم
   سرعت تست	سریع: 20 بار در ثانیه، متوسط : 5 بار در ثانیه ، معمولی : 2 بار در ثانیه
   سرعت تست DCR	سریع: 20 بار در ثانیه، متوسط : 5 بار در ثانیه ، معمولی : 2 بار در ثانیه
   تنظیم رنج	دستی و خودکار
   رنج تولرانس	1%~20%
   حالت هم ارز	سری و موازی
   فیوز پورت های تست	0.1A/250V
   پورت رابط	Mini-USB
   آلارم تولرانس	pass: سبز/ fail: قرمز
   کانت صفحه نمایش	99999
   وضوح	0.0001
   L	0.00µH~99.999H
   C	0.00pF~99.999mF
   Z/R	0.0000Ω~9.9999MΩ
   ESR	0.0000Ω~999.99Ω
   D	9.9999~0.0000
   Q	99999~0.0000
   θ	179.9°C ~ 179.9°C-
   DCR	0.01mΩ--20.000MΩ
   ضریب دمایی	(specified accuracy)/(0 °C~18 °C or28 °C ~ 40 °C)*0.1
   منبع تغذیه	3.7v 1800mAh lithium polymer battery; Input: 220V (1±10%), 50Hz (1±5%); Mini-USB output: 5V, 1A
   صفحه نمایش	TFT LCD 320 x 240
   وزن محصول	420گرم
   ابعاد محصول	93mm*192mm*44mm
