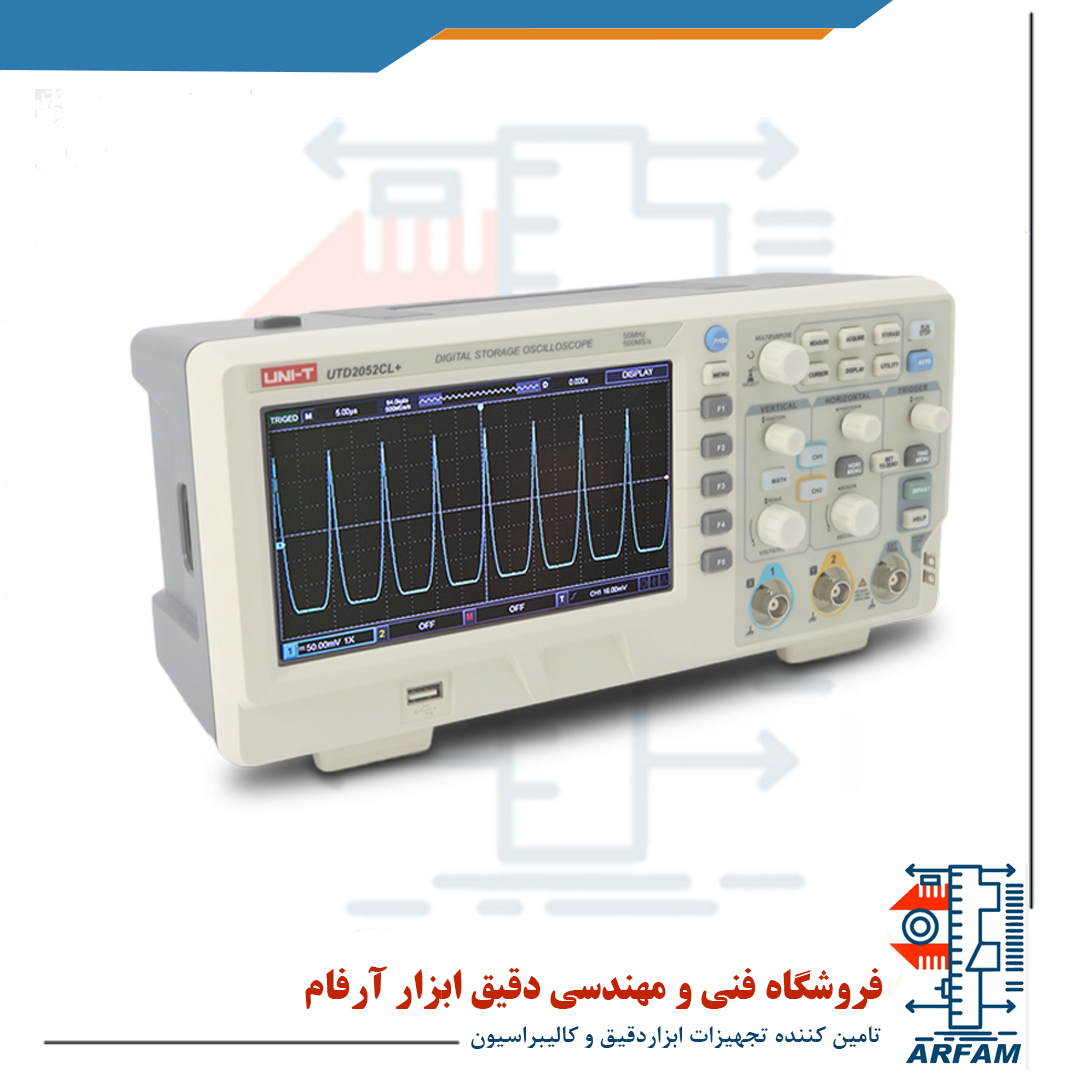

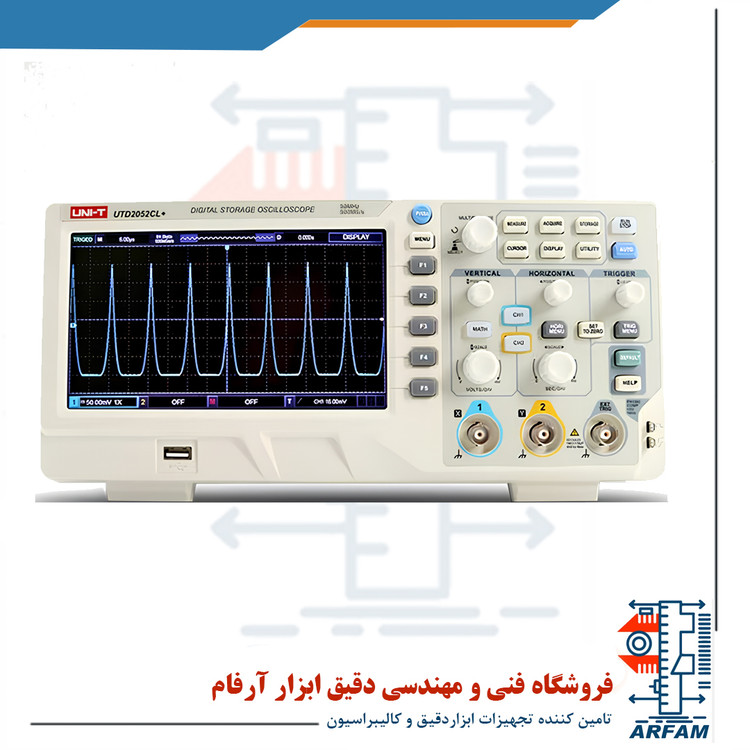

اسیلوسکوپ رومیزی 50 مگا هرتز دیجیتال مدل UNI-T UTD2052 CL

اسیلوسکوپ ذخیره سازی دیجیتال یونیتی مدل UTD2052CL

UTD2052CL Digital Storage Oscilloscope



اسیلوسکوپ های حافظه دار یونیتی UNI-T UTD2052CL اسیلوسکوپ دیجیتالی رومیزی و با صرفه اقتصادی است. این دستگاه مجموعه ای از سنجش های پایه ای لازم را فراهم میکند. پنل جلویی با طراحی ساده و واضح رابط کاربری مناسبی را برای کاربران فراهم میکند.نوسان سنج یونیتی UNI-T UTD2052CL دارای دو کانال ورودی بوده که بوسیله آن ها میتواند اندازه گیری ها را انجام دهد و بر روی صفحه نمایش نشان دهد. شمارشگر فرکانس 6 بیتی می باشد نرخ نمونه برداری آن 500 MS/s است. این محصول سرعت بالایی دارد و در کمتر از 7 نانوثانیه آماده کار است. همچنین دارای صفحه نمایش 7 اینچی می باشد.

کاربرد :

برای آنالیز داده های سریالی،آنالیز لرزش موج، تست ذخیره سازی اطلاعات دستگاه ،وسایل الکتریکی و تجهیزات الکترونیکی،سنجش فرکانس برگشتی از تجهیزات صوتی،عیب یابی از موتور خودروها ،نگهداری و تعمیر وسایل الکترونیکی توسط تکنسین.



 پهنای باند اُسیلوسکوپ ذخیره ساز رومیزی 50 مگا هرتز دیجیتال UTD2052CL برند یونیتی 50 مگا هرتز بوده و دارای دو کانال آنالوگ ورودی می باشد. محدوده مقیاس عمودی آن از 1mV/div تا 20V/div می باشد و مقیاس زمان پایه آن از 10ns/div  تا  20s/div  می باشد. سرعت ضبط موج این دستگاه بیشتر از 2, 000 wfms/s می باشد.زمان آماده به کار این دستگاه کمتر از 7 نانو ثانیه بوده که به کاربر این امکان را می دهد در کوتاه ترین زمان ممکن پس از روشن کردن دستگاه از آن استفاده کند. سرعت نمونه برداری در زمان واقعی آن برابر با 500 مگا سمپل در هر ثانیه  MS/s است. علاوه بر این نویز این دستگاه بسیار کم بوده و نرم افزار سیستمی آن قابلیت ارتقا از طریق درایو USB را دارد.

در این محصول از پورت USB-OTG جهت انتقال داده های ذخیره شده به نرم افزار کامپیوتری و آنالیز آن استفاده شده است.  قابلیت ذخیره تنظیمات ، ذخیره شکل موج، و bitmap ؛ سنجش خودکار 28 پارامتر شکل موج ؛ مدل های تریگر شدن لبه، پهنای پالس ، و تغییرات از دیگر مشخصه های قابل توجه این اُسیلوسکوپ می باشد.

شمارشگر فرکانس این دستگاه 6 بیتی می باشد و صفحه نمایش آن رنگی و از نوع TFT LCD با نور پس زمینه و 7 اینچی می باشد که موجب افزایش کیفیت آن شده است. محدوده holdoff آن از 80 نانوثانیه تا 1.5 ثانیه می باشد و عمق حافظه این دستگاه 25kpts می باشد.



• پهنای بند 25MHz/50MHz
• نرخ زمان حقیقی نمونه برداری 250MS/S یا 500MS/s
• نویز کم، محدوده پهناور عمودی  lmV/div~20V/div
• بروزرسانی نرم افزار سیستم با USB
• سنجش خودکار 28 پارامتر موجی شکل
• نرخ موج بیشتر از 2,000wfms/s
• LCD 7 اینچ TFT ، WVGA (400X 240)

اُسیلوسکوپ ذخیره ساز رومیزی 50 مگا هرتز دیجیتال UTD2052CL برند یونیتی ابزاری دقیق با طراحی زیبا و پنل ساده جلویی برای استفاده آسان دستگاه جهت اندازه گیری های مختلف می باشد. کاربران این دستگاه می توانند بدون نیاز به آموزش قبلی و یا کار مدت طولانی با دستگاه از آن استفاده کنند و  برای تسریع در تنظیم دستگاه و تسهیل اندازه گیری ، کلید AUTO را مستقیماً فشار دهند.از جمله کاربردهای قابل توجه این دستگاه می توان به آنالیز داده های سریالی ، آزمایش دستگاه ذخیره سازی داده ها ، طراحی وسایل نقلیه الکتریکی و تجهیزات الکترونیکی ، ارزیابی پاسخ فرکانس تجهیزات صوتی ، عیب یابی موتورهای خودرو ، تعمیر و نگهداری لوازم الکترونیکی اشاره کرد از ویژگی های قابل توجه این دستگاه می توان به موارد زیر اشاره کرد: دو کانال آنالوگ ؛ زمان آماده به کار کمتر از 7 نانو ثانیه و سرعت نمونه برداری در زمان واقعی 500 مگا سمپل در هر ثانیه  MS/s ؛ پهنای باند 5 مگاهرتزی ؛ دو کانال ورودی جهت اندازه گیری پورت USB-OTG جهت انتقال داده های ذخیره شده به نرم افزار کامپیوتری دستگاه و آنالیز آن ؛ قابلیت ذخیره تنظیمات ، ذخیره شکل موج، و bitmap ؛ سنجش خودکار 28 پارامتر شکل موج ؛ مدل های تریگر شدن لبه، پهنای پالس ، و تغییرات ؛ و ذخیره اطلاعات از دیگر ویژگی های قابل توجه این اُسیلوسکوپ می باشد
