پهنای باند: 50MHz
مقیاس عمودی: 5mV/div~20V/div
مقیاس زمان پایه: 5ns/div~50s/div
ولتاژAC: 400mV/ 4V/ 40V/ 400V
اسیلوسکوپ ذخیره سازی دیجیتال پرتابل UTD1050DL
UTD1050DL Handheld Digital Storage Oscilloscope
برند:UNI-T
0
مشخصات
پهنای باند
50MHz
مقیاس عمودی
5mV/div~20V/div
مقیاس زمان پایه
5ns/div~50s/div
ولتاژAC
400mV/ 4V/ 40V/ 400V
توضیحات

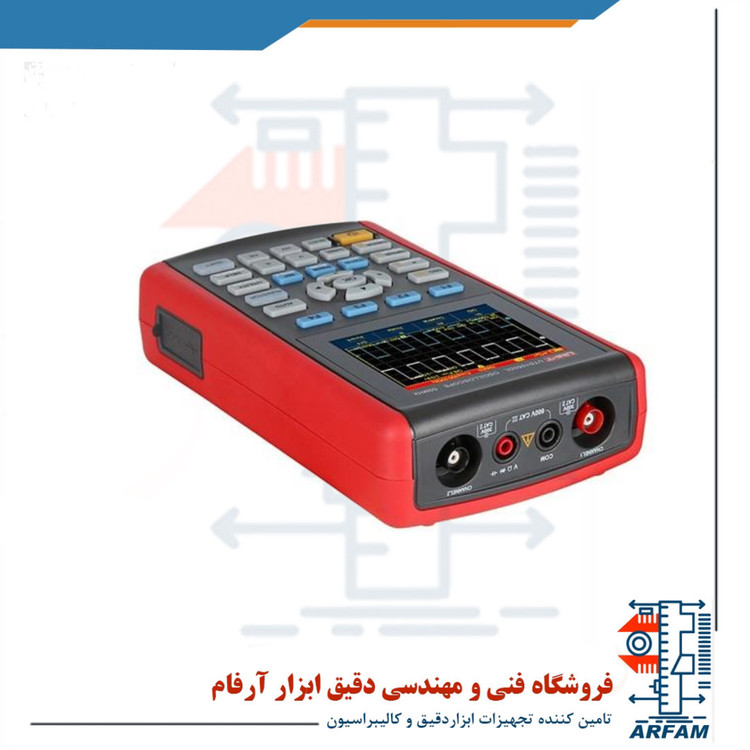

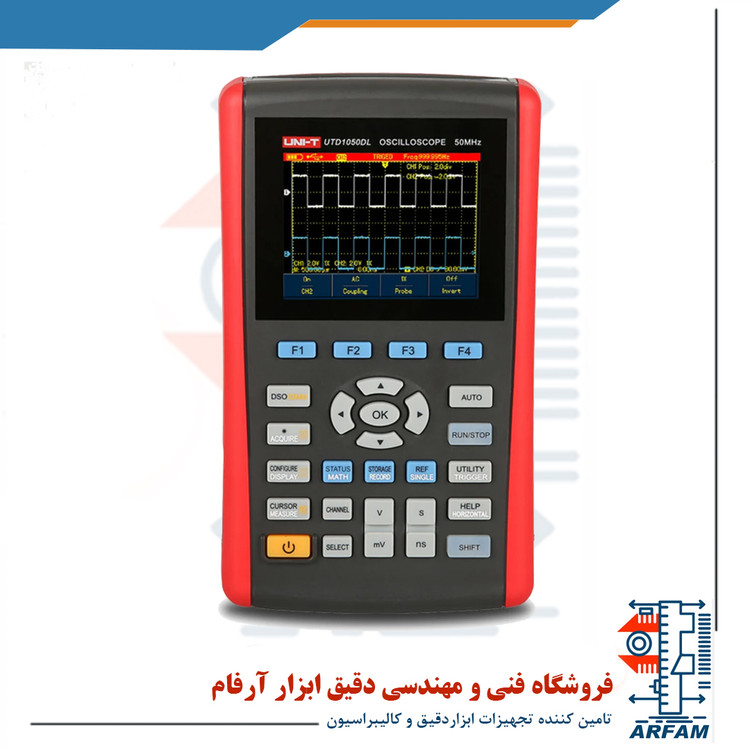

اسیلوسکوپ ذخیره سازی دیجیتال پرتابل UTD1050DL
UTD1050DL Handheld Digital Storage Oscilloscope
اسیلوسکوپ دیجیتال حافظه دار یونیتی UNI-T UTD1050DL دو محصول در یک محصول است که از نظر اقتصادی بسیار مقرون به صرفه می باشد که دارای دو عملکرد اسیلوسکوپ و مولتیمتر می باشد. این سری از تجهیزات با کاربرد در صنایع مختلف با ارگونومی فوق العاده و وزن کم، مختص مهندسین طراحی و برای تست و آنالیز سیگنال های مخابراتی بسیار مناسب است.
اسیلوسکوپ دیجیتال حافظه دار یونیتی دو محصول در یک محصول است که از نظر اقتصادی بسیار مقرون به صرفه می باشد که دارای دو عملکرد اسیلوسکوپ و مولتیمتر می باشد. این سری از تجهیزات با کاربرد در صنایع مختلف با ارگونومی فوق العاده و وزن کم، مختص مهندسین طراحی و برای تست و آنالیز سیگنال های مخابراتی بسیار مناسب است.
نوسان سنج و ولت متر دیجیتالی یونیتی UNI-T UTD1050DL سرعت بالایی دارد و کمتر از 7 نانوثانیه، آماده استفاده است. یک ورودی mini USB برای ذخیره اطلاعات دارد. همچنین دارای دو کانال ورودی برای اسکوپ و دو ورودی برای استفاده اهم متر است. این محصول قابل حمل دارای پهنای باند 50 مگاهرتز و نرخ نمونه برداری 250MS/s است. آوومتر ، ولتاژ را تا 400 ولت، جریان را تا رنج 4 آمپر، مقاومت را تا 40 مگا اهم و خازن را تا 100 میکروفاراد اندازه گیری می کند. صفحه نمایشگر توانایی نمایش اعداد تا 4000 را دارد که کل رنج اندازه گیری را پوشش می دهد.
اسیلوسکوپ دیجیتال حافظه دار یونیتی UNI-T UTD1050DL:
- تعداد کانال: 2
- رابط : Mini USB
- زمان شروع به کار: ≤7ns
- AC, DCولتاژ : 400mV/ 4V/ 40V/ 400V
- روش های ذخیره سازی: Setup, waveform, bitmap
- نرخ نمونه برداری: 250MS/s
|
مدل |
UTD1050DL |
|
|
پهنای باند |
50MHz |
|
|
کانال ها |
2 |
|
|
نرخ نمونه برداری |
250MS/s |
|
|
زمان |
≤7ns |
|
|
حافظه |
12kpts |
|
|
مقیاس عمودی(V/div) |
5mV/div~20V/div |
|
|
مقیاس زمان پایه(s/div) |
5ns/div~50s/div |
|
|
روش های ذخیره سازی |
Setup, waveform, bitmap |
|
|
انواع هدایت گر |
Edge, pulse width, video, slope |
|
|
رابط |
Mini USB |
|
|
مشخصات فنی مولتی متر |
Range |
Accuracy |
|
DCولتاژ(V) |
400mV/ 4V/ 40V/ 400V |
±(1%+5) |
|
ACولتاژ(V) |
400mV/ 4V/ 40V/ 400V |
±(1.2%+5) |
|
DCجریان(A) |
400μA/ 4000μA |
±(1.2%+5) |
|
40mA/ 4000mA |
±(1%+5) |
|
|
4A |
±(1.5%+5) |
|
|
ACجریان(A) |
400μA/ 4000μA |
±(2%+5) |
|
40mA/ 4000mA |
±(1.5%+5) |
|
|
4A |
±(2.5%+5) |
|
|
مقاومت(Ω) |
400Ω/4kΩ/40kΩ/400kΩ/4MΩ |
±(1.2%+5) |
|
40MΩ |
±(1.5%+5) |
|
|
توان(ظرفیت)خازنی(F) |
51.2nF/512nF/5.12μF/51.2μF/100μF |
±(3%+5) |
| شمارشگر نمایشگر | 4000 | |
|
کاراکتر های عمومی |
||
|
توان |
Li-ion battery: 7.4V 3600mAh; DC adapter: 100V~240V, 50/60Hz input, 9V/4A output |
|
|
نمایشگر |
3.5 inches 64k TFT LCD, 320 x 240 |
|
|
رنگ محصول |
Red and grey |
|
|
وزن محصول |
0.9kg |
|
|
ابعاد محصول |
199mm x 118 mm x 49mm |
|
|
تجهیزات جانبی استاندارد |
Power cord, adaptor, Probe x 2 (1x, 10x switchable), USB interface cable, current-to-voltage convertor, PC software CD, test leads |
|
