اسیلوسکوپ دیجیتال پرتابل یونیتی مدل UTD1050CL

اسیلوسکوپ دیجیتال پرتابل یونیتی مدل UTD1050CL

Uni-T UTD1050CL Handheld Digital Storage

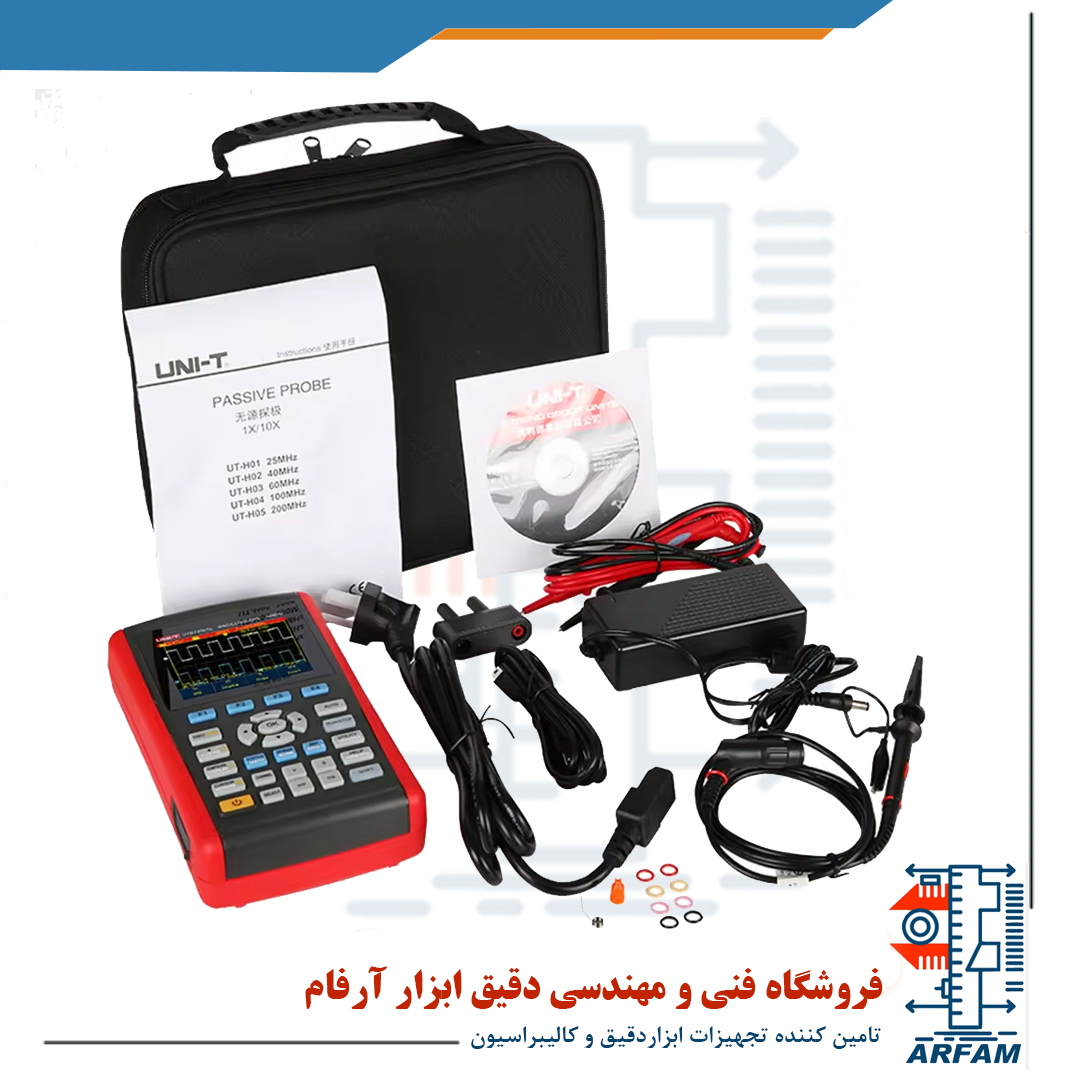

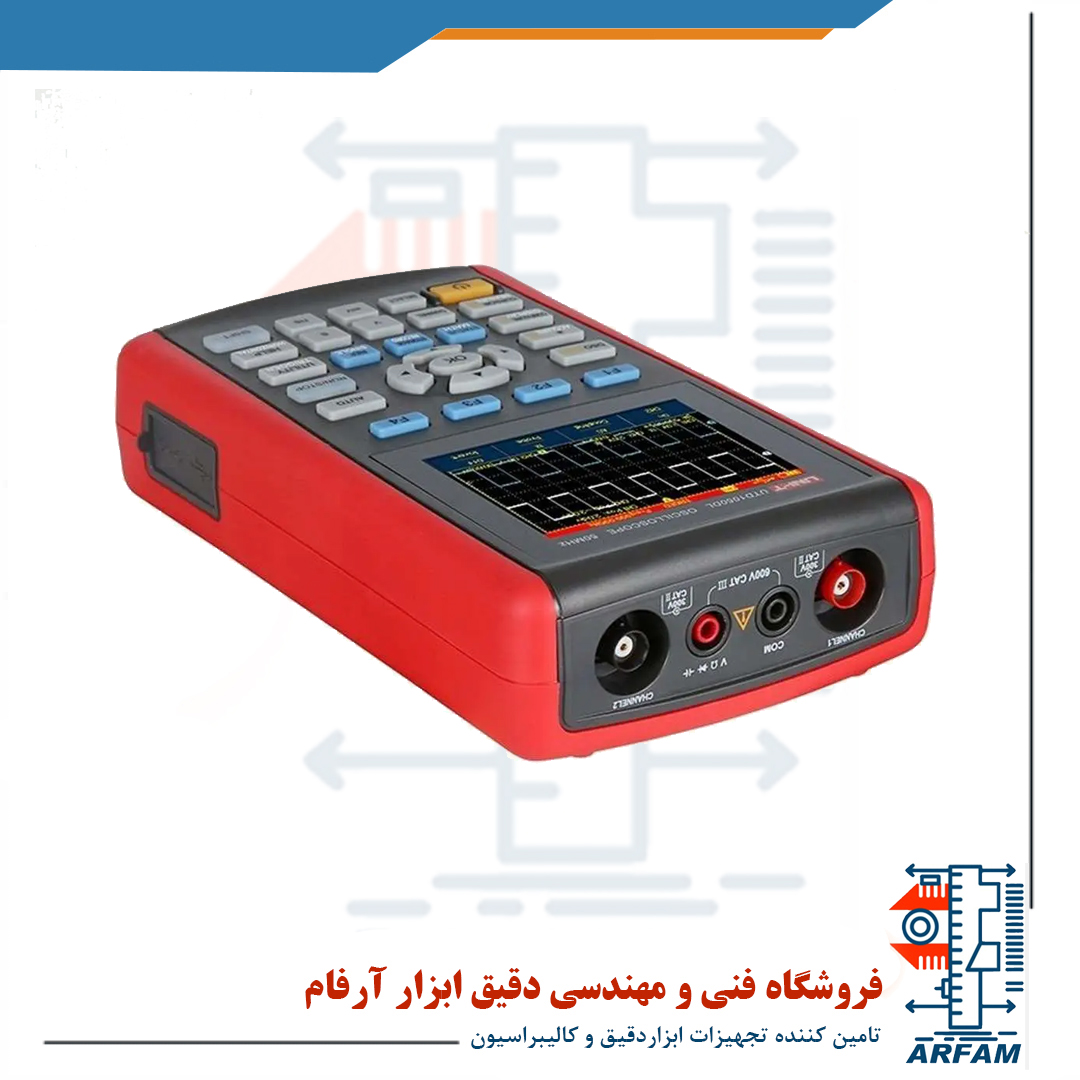

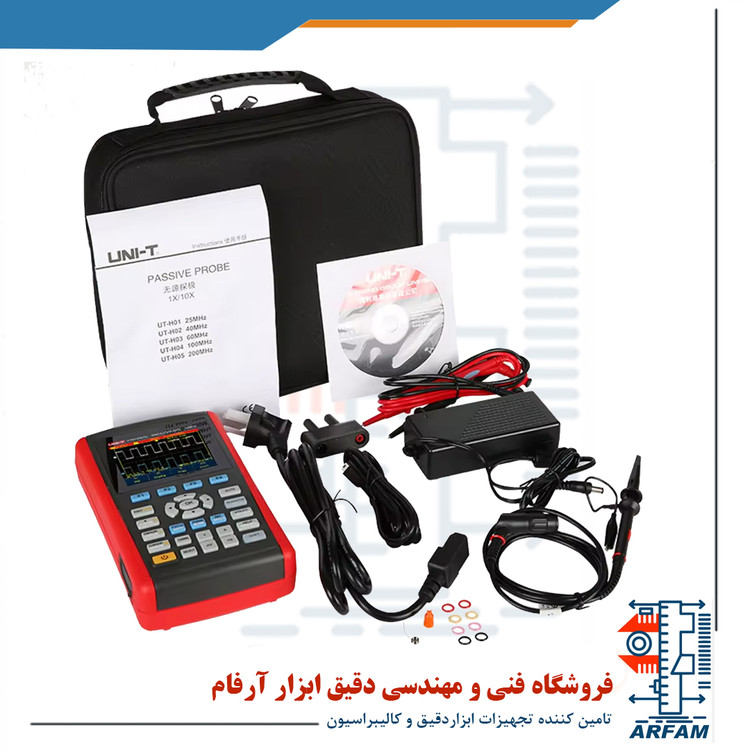

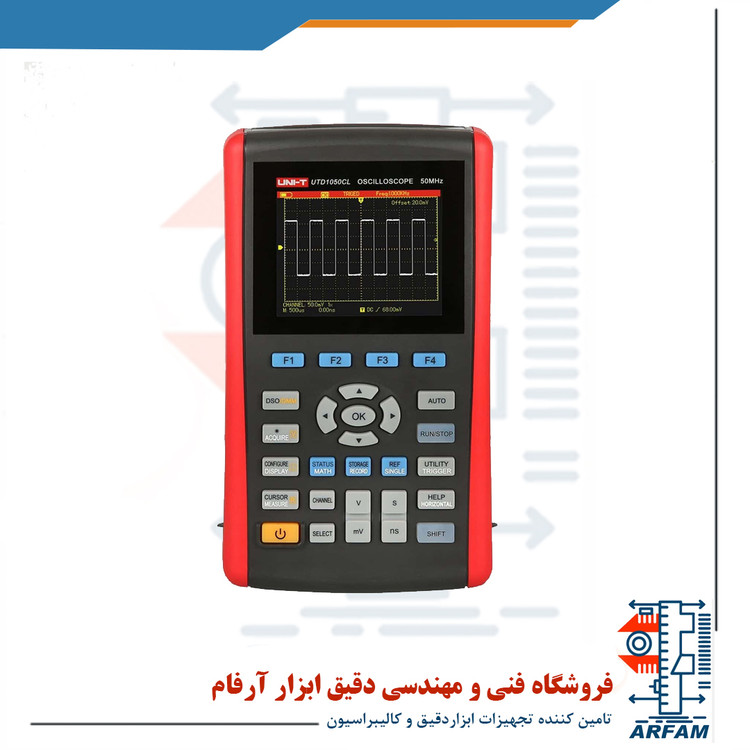

UTD1050CL بر اساس پروتکل های ایمنی ابزار اندازه گیری IEC61010-1, Overvoltage CAT Ⅲ 600V and Pollution Degree II طراحی و تولید شده است و کاربر می تواند با اطمینان خاطر از دستگاه استفاده کند. این اسیلوسکوپ تک کاناله دارای یک صفحه نمایش رنگی و همچنین سیاه و سفید از نوع TFT و با ابعاد 3.5 اینچی با رزولوشن بالاست که به کاربر اماکن مشاهده دقیق شکل امواج و عیب یابی مدار را می دهد.

زمان روشن شدن این اسیلوسکوپ زیر 7 نانو ثانیه هست و با سرعت نمونه برداری 250 مگا سمپل در ثانیه یک

سرعت بالاست که توان ذخیره کردن و همچنین نمایش دوباره امواج، قابلیت تریگر شدن لبه و پهنای پالس ها و تنظیم کردن خودکار را در کنار مولتی متر بودن دارد و از این منظر ابزار قدرتمندی برای مهندسان برق و مخابرات به شمار می رود.

از دیگر قابلیت های این مولتیمتر اسیلوسکوپ میتوان به ویدئو و اسلوپ، استفاده از باتری با توانایی شارژ، آنالیز و بررسی داده ها با نرم افزار ویژه دستگاه و دادن داده ها بصورت یک گزارش خروجی، قابلیت ارتقای نرم افزار، بازگشت به تنظیمات کارخانه، منوی چند زبانه و تغییر بیس زمانی سیگنال ها برای افزایش یا کاهش سرعت اسکن امواج در رنج 5ns/div تا 50s/div اشاره کرد .منبع تغذیه این اسیلوسکوپ مولتیمتر، باتری می باشد که این باتری 7.4 ولتی هست و با میزان بار 3600 میلی آمپرساعت قابل شارژ شدن است. آداپتور دستگاه با برق 100 تا 240 ولت برق دستگاه تامین می شود.

1. علاوه بر اسیلوسکوپ، مولتیمتر نیز می باشد.
2. سرعت روشن شدن زیر 7 نانو ثانیه
3. منوی چند زمانه
4. باتری قابل شارژ
5. نرم افزار مخصوص و قابل ارتقا
6. دارای پورت مینی USB
7. سرعت اسکن امواج در رنج 5ns/div تا 50s/div
8. دارای تریگر می باشد
9. دارای صفحه نمایش 3.5 اینچ و از نوع TFT

مشخصات فنی و عملکردی اُسیلوسکوپ و مولتی متر جیبی 50 مگا هرتز تک کانال یونیتی UNI-T UTD1050CL:

اُسیلوسکوپ ذخیره ساز و مولتی متر جیبی 50 مگا هرتز تک کانال UTD1050CL برند یونیتی دارای پهنای باند 50 مگاهرتزی و یک کانال ورودی می باشد. محدوده مقیاس عمودی آن از 5mV/div تا 20V/div می باشد و مقیاس زمان پایه آن از 5ns/div  تا  50s/div  می باشد. زمان آماده به کار این اُسیلوسکوپ کمتر از 7 نانو ثانیه و سرعت نمونه برداری در زمان واقعی 250 مگا سمپل در هر ثانیه بوده و عمق حافظه آن 12Kpts می باشد.

قابلیت های مولتی متر این محصول شامل اندازه گیری ولتاژ  DC از 400 میلی ولت تا 400 ولت با دقت ±(1%+5) ؛ و ولتاژ AC  از 400 میلی ولت تا 400 ولت با دقت ±(1.2%+5)  ؛ جریان DC از 400 میکرو آمپر تا 4 آمپر که دقت اندازه گیری آن در محدوده 400 تا 4000 میکرو آمپر معادل ±(1.2%+5)  در محدوده 40 تا 4000 میلی آمپر معادل ±(1%+5) و در محدوده 4 آمپر معادل  ±(1.5%+5) بوده ؛ و قابلیت اندازه گیری جریان AC از 400 میکرو آمپر تا 4 آمپر که دقت اندازه گیری آن در محدوده 400 تا 4000 میکرو آمپر معادل ±(2%+5) ، در محدوده 40 تا 4000 میلی آمپر معادل ±(1.5%+5) و در محدوده 4 آمپر معادل ±(2.5%+5)  می باشد.

قابلیت اندازه گیری مقاومت از 400 اهم تا 40 مگا اهم با دقت اندازه گیری ±(1.2%+5) در محدوده 400 اهم تا 4 کیلو اهم ، و دقت ±(1.5%+5) 40 مگا اهم ؛ و قابلیت اندازه گیری خازن از 51.2  نانو فاراد تا 100 میکرو فاراد با دقت اندازه گیری ±(3%+5)  نیز برای کاربر فراهم شده است. قابلیت شمارش نمایشگر این دستگاه در حالت مولتی متر 4000 بوده و رنج آن خودکار است.

مدل های تریگر شدن این اُسیلوسکوپ شامل نوع تریگر لبه، پهنای پالس ، ویدئو ، و اسلوپ می باشد. تریگر تعیین می کند که اسیلوسکوپ چه زمانی شروع به جمع آوری داده ها کرده و شکل موج را نمایش دهد. اگر تریگر به درستی تنظیم شود، می تواند سیگنال های ناپایدار را به شکل موج های معنی دار تبدیل کند. در ابتدای پروسه دستیابی به داده ها ، تریگر داده های کافی را برای ساختن شکل موج از سمت چپ نقطه تریگر جمع می کند و تا رسیدن به شرایط و نوع تریگر شدن مورد نظر آن را ادامه می دهد. این دستگاه دارای قابلیت عکس گرفتن از صفحه نمایش نیز می باشد.
