فانکشن ژنراتور 120 مگا هرتز دو کانال یونیتی مدل UNI-T-UTG4122A

فانکشن ژنراتور 120 مگا هرتز دو کانال یونیتی مدل UNI-T-UTG4122A

Function/Arbitrary Waveform Generators UNI-T UTG4122A

فانکشن ژنراتور و ژنراتور موج دلخواه یونیتی UNI-T UTG4122A ژنراتور سیگنال چند کاره به همراه ژنراتور موج دلخواه است. دارای ژنراتور پالس، ژنراتور همساز (هارمونیک)، مدلاتور دیجیتال/آنالوگ، شمارشگر فرکانس و دیگر عملکرد ها و همچنین این دستگاه دارای نمایش دو کاناله است. نرخ نمونه برداری تا 500MS/s. بیشترین طول موج مدنظرکاربر میتواند 32Mpts باشد.مدولاسیون های در دسترس شامل AM، FM، PM، FSK، PSK، BPSK، QPSK، OSK، PWM، SUM و QAM است. rise/fall time نیز میتواند تنظیم گردد. این فانکشن ژنراتور میتواند دارای خروجی های سینوسی 80، 120 و 160 مگاهرتز و شکل موج پالسی با فرکانس های 30، 40 و 50 مگاهرتز باشد. شکل موج هایی که میتواند تولید کند شامل سینوسی ، مربعی، رمپ، هارمونیک، پالس، نویز، ولتاژ DC و دلخواه است.

دستگاه فانکشن ژنراتور یونیتی UTG4122A شامل 7GB فضای ذخیره سازی موجی شکل و اولین ژنراتور سیگنال با قابلیت اندازه گیری خروجی است. صفحه نمایش عریض 8 اینچی، ارگونومی منطبق بر اساس نیاز های کاربر، عملکرد قابل قبول دکمه های روی دستگاه  که به کاربر تجربه ی بهتری از شخصی سازی کاربری میدهد. سایر ویژگی های این فانکشن ژنراتور شامل رزولوشن مناسب و پهنای باند 120 مگاهرتز است.

طراحی، تست کردن، عیب یابی و تعمیر تجهیزات الکتریکی و الکترونیکی؛ اعم از مدار و تجهیزات تست در سیستم های وایرلس (بی سیم) و سلولی.

منتشرسازی ،استفاده در سیستم های تلویزیونی و رادیویی ،تست اجزاء نیمه رسانا و غیره

1.نرخ نمونه برداری  500MSa/sو وضوح عمودی 16-bit

2.بیشترین طول موج مدنظر کاربر 32Mpts / 7GB فضای ذخیره سازی موجی شکل

3.فرکانس های در دسترس : AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

4.موج خروجی  sine : 80MHz/120MHz/160MHz

5.پالس موجی شکل 30MHz/40MHz/50MHz

6.زمان قابل تنظیم برای آماده به کار شدن و خروج از حالت آماده به کار

7.قابلیت نمایش دو کاناله به صورت هم زمان

مشخصات فنی فانکشن ژنراتور و ژنراتور موج دلخواه یونیتی UTG4122A

مدل	UTG4122A
پهنای باند	120MHz
کانال ها	2
نرخ نمونه برداری	500MS/s
شکل موج	Sine, square, ramp, harmonic, pulse, noise, DC voltage, arbitrary
حالت های کار	Output on/off, continuous, modulation, sweep, burst
فرکانس ها	AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
مشخصه های فرکانس
Sine	1μHz~120MHz
موج مربعی/موج پالس	1μHz~40MHz
شیب	1μHz~3MHz
هارمونیک	1μHz~60MHz
نویز (-3dB)	120MHz bandwidth
وضوح	1μHz
موج دلخواه
محدوده فرکانس	1μHz~30MHz
طول	8~32Mpts
وضوح عمودی	16 bits
حداقل زمان آماده به کار شدن/خروج از حالت آماده به کار (نوع: 1Vpp)	＜6ns
مشخصات عمومی
توان	100V~240V ACrms, 50Hz/60Hz
نمایشگر	8-inch TFT LCD, WVGA (800 x 480)
رنگ محصول	White and grey
وزن محصول	3.5kg
ابعاد محصول	336mm x 164mm x 108mm

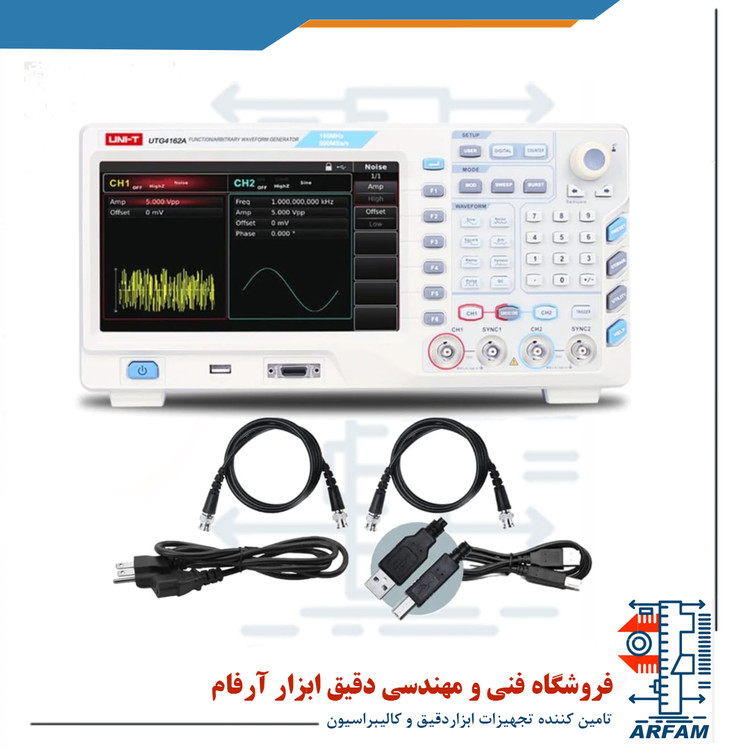

تجهیزات جانبی استاندارد	BNC-BNC cable x 2, USB interface cable, PC software CD, power cord
