فانکشن ژنراتور 80 مگا هرتز دو کانال یونیتی مدل UNI-T UTG4082A
Function/Arbitrary Waveform Generators UNI-T UTG4082A
برند:UNI-T
مشخصات
پهنای باند
80MHz
نرخ نمونه برداری
500MS/s
بازه فرکانس
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
شکل موج
Sine, square, ramp, harmonic, pulse, noise, DC voltage, arbitrary
توضیحات

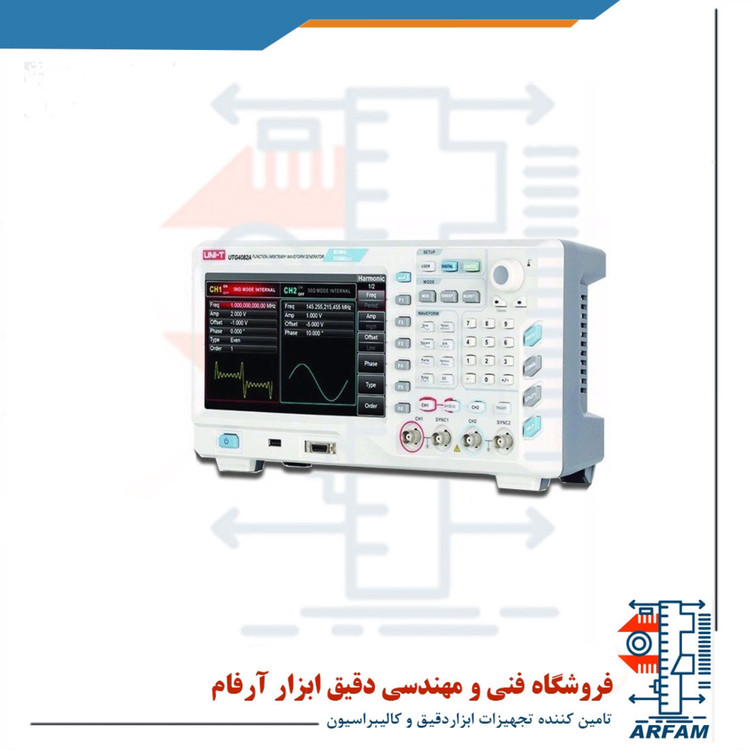

فانکشن ژنراتور 80 مگا هرتز دو کانال یونیتی مدل UNI-T UTG4082A
Function/Arbitrary Waveform Generators UNI-T UTG4082A
فانکشن ژنراتور و ژنراتور موج یونیتی UNI-T UTG4082A یک ژنراتور سیگنال چند کاره به همراه ژنراتور موجی شکل دلخواه است. عملکرد های این دستگاه شامل موارد ذیل است: ژنراتور پالس، ژنراتور همساز (هارمونیک)، مدلاتور دیجیتال/آنالوگ، شمارشگر فرکانس و دیگر عملکرد ها، این دستگاه دارای نمایش دو کاناله است.نرخ نمونه برداری تا 500MS/s. بیشترین طول موج مدنظرکاربر میتواند 32Mpts باشد.rise/fall time نیز میتواند تنظیم گردد. این دستگاه رومیزی شامل 7GB فضای ذخیره سازی موج است. اولین ژنراتور سیگنال با قابلیت اندازه گیری خروجی است. صفحه نمایش عریض 8 اینچی، ارگونومی منطبق بر اساس نیاز های کاربر، عملکرد قابل قبول دکمه های روی دستگاه که به کاربر تجربه ی بهتری از شخصی سازی کاربری میدهد.
شکل موج هایی که میتواند تولید کند شامل سینوسی ، مربعی، رمپ، هارمونیک، پالس، نویز، ولتاژ DC و موج دلخواه است. سایر ویژگی های این فانکشن ژنراتور شامل صفحه نمایش 8 اینچی، رزولوشن مناسب و پهنای باند 80 مگاهرتز است.
طراحی، تست کردن، عیب یابی و تعمیر تجهیزات الکتریکی و الکترونیکی؛ اعم از مدار و تجهیزات تست در سیستم های وایرلس (بی سیم) و سلولی.
منتشرسازی، استفاده در سیستم های تلویزیونی و رادیویی، تست اجزاء نیمه رسانا و غیره.
ویژگی :
- نرخ نمونه برداری 500MSa/s و وضوح عمودی 16-bit
- بیشترین طول موج مدنظر کاربر 32Mpts / 7GB فضای ذخیره سازی موجی شکل
- فرکانس های در دسترس : AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
- موج خروجی sine : 80MHz/120MHz/160MHz
- پالس موجی شکل 30MHz/40MHz/50MHz
- زمان قابل تنظیم برای آماده به کار شدن و خروج از حالت آماده به کار
- قابلیت نمایش دو کاناله به صورت هم ارز
| مدل | UTG4082A |
| پهنای باند | 80MHz |
| کانال ها | 2 |
| نرخ نمونه برداری | 500MS/s |
| شکل موج | Sine, square, ramp, harmonic, pulse, noise, DC voltage, arbitrary |
| حالت های کار | Output on/off, continuous, modulation, sweep, burst |
| فرکانس ها | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM |
| کاراکتر های فرکانس | |
| Sine | 1μHz~80MHz |
| موج پالس/موج مربعی | 1μHz~30MHz |
| شیب | 1μHz~2MHz |
| هارمونیک | 1μHz~40MHz |
| نویز (-3dB) | 80MHz bandwidth |
| وضوح | 1μHz |
| شکل موج دلخواه | |
| محدوده فرکانس | 1μHz~20MHz |
| طول | 8~32Mpts |
| وضوح عمودی | 16 bits |
| حداقل زمان آماده به کار شدن/خروج از حالت آماده به کار (نوع: 1Vpp) | ＜7ns |
| کاراکتر های عمومی | |
| توان | 100V~240V ACrms, 50Hz/60Hz |
| نمایشگر | 8-inch TFT LCD, WVGA (800 x 480) |
| رنگ محصول | White and grey |
| وزن محصول | 3.5kg |
| ابعاد محصول | 336mm x 164mm x 108mm |
| تجهیزات جانبی استاندارد | BNC-BNC cable x 2, USB interface cable, PC software CD, power cord |
