مولتی متر صنعتی فلوک مدل 87V کارکرده

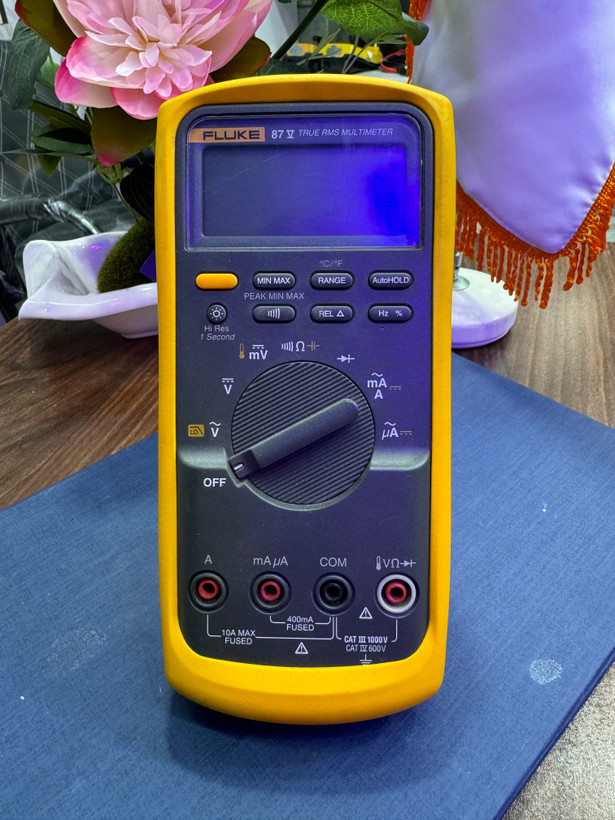

مولتی متر دیجیتال فلوک آمریکا مدل FLUKE 87V

Industrial Multimeter FLUKE 87V

ولت سنج فلوک FLUKE 83V با استاندارد CAT 600V IV و CAT 1000V III ابزاری کامل برای اندازه‌گیری بسیاری از پارامترهای مهمی از جمله ولتاژ˛ جریان˛ مقاومت˛ فرکانس˛ ظرفیت خازن و رسانایی است. این مولتی متر ولتاژ AC و DC را تا 1000 ولت˛ مقاومت را تا 50 مگا اهم˛ رسانایی را تا nS 60 و ظرفیت خازن را تا 9999 میکروفاراد اندازه می‌گیرد. در هنگام اندازه‌گیری ولتاژ AC از روش TRMS و فیلتر پایین گذر استفاده می‌شود. این ولت سنج جریان در مدار AC و DC را نیز تا 10 آمپر و فرکانس را تا 200 کیلوهرتز بررسی می‌کند و قادر است مقادیر مینیمم و ماکزیمم پارامترهای اندازه‌گیری شده را در اختیار کاربر قرار دهد. این ولت سنج دما را از 200- تا 1090 درجه سانتیگراد و 328- فارنهایت تا 1994 فارنهایت اندازه می‌گیرد. نمایشگر 4 ½  رقمی دیجیتالی این مولتی متر تا 6000 رقم و در هنگام اندازه‌گیری فرکانس تا 19999 رقم را نشان می‌دهد و دارای تست دیود نیز می‌باشد.

مشخصات کلی مولتی متر دیجیتال فلوک FLUKE 87V :

ولت سنج فلوک FLUKE 83V مطابق با استاندارد CAT 600V IV و CAT 1000V III ساته شده است و دارای فیوز برای حفاظت از اضافه بار است. ابعاد این ابزار 7.35*3.41*1.25 میلی متر و وزن آن 355 گرم می‌باشد. نمایشگر دیجیتالی این ابزار 6000 رقم را نشان می‌دهد و هر 4 ثانیه آپدیت می‌شود نمایشگر آنالوگ آن نیز به صورت 33 سگمنتی است و 40 ثانیه یکبار آپدیت می‌شود. در هنگام اندازه‌گیری فرکانس نیز تا 19999 رقم را نشان می‌دهد. همچنین می‌تواند مقادیر ماکزیمم و مینیمم را هم در اختیار کاربر قرار دهد.



مشخصات فنی و عملکردی مولتی متر دیجیتال فلوک FLUKE 87V :

ولت سنج فلوک FLUKE 83V ولتاژ DC و AC را تا 1000 ولت و در رنج‌های 600 میلی ولت/ 6 ولت/ 60 ولت/ 600 ولت/ 1000 ولت با رزولوشن‌های 0.1 میلی ولت/ 0.001 ولت/ 0.01 ولت/ 0.1 ولت/ 1 ولت اندازه می‌گیرد. دقت اندازه‌گیری ولتاژ DC تا 600 میلی ولت برابر با (1+0.1%)± و در رنج‌های دیگر برابر با (1+0.05%)± می‌باشد. دقت ولتاژ AC در فرکانس 45 تا 65 هرتز و در 600 میلی ولت برابر با (4+ 0.7%)± و در60 ولت برابر با (2+ 0.7%)± می‌باشد. دقت اندازه از فرکانس 30 هرتز تا 1 کیلوهرتز برابر با (4+ 1%)± است. در فرکانس 1 تا 5 کیلوهرتز نیز دقت در 600 میلی ولت و 60 ولت برابر با (4+ 2%)± و در فرکانس 5 تا 20 کیلوهرتز در 600 میلی ولت برابر با (20+2%)± می‌باشد.

مقاومت نیز تا 50 مگا اهم و در رنج‌های 600 اهم/ 6 کیلواهم/ 60 کیلواهم/ 600 کیلواهم/ 6 مگا اهم/ 50 مگا اهم با رزولوشن‌های 0.1 اهم/ 0.001 کیلواهم/ 0.01 کیلواهم/ 0.1 کیلواهم/ 0.001 مگا اهم/ 0.01 مگا اهم اندازه‌گیری می‌شود. دقت مقاومت اندازه‌گیری شده تا 600 اهم برابر با (2+0.2%)±˛ تا 6 مگا اهم برابر با (1+0.6%)± و تا 50 مگا اهم برابر با (3+1%)± می‌باشد. مقدار رسانایی نیز تا nS 60 با رزولوشن ns 0.01 و دقت (10+1%)± اندازه‌گیری می‌شود.

این ابزار دما را نیز از 200- درجه سانتیگراد تا 1090 درجه سانتیگراد و از 328- فارنهایت تا 1994 فارنهایت با رزولوشن 0.1 درجه سانتیگراد (فارنهایت) اندازه می‌گیرد. دقت اندازه‌گیری در واحد فارنهایت برابر با 18+ 1% و در واحد درجه سانتیگراد برابر با 10+1% می‌باشد. این ولت سنج جریان AC و DC را تا 10 آمپر و در رنج‌های 600 میکروآمپر/ 6000 میکروآمپر/ 60 میلی آمپر/ 400 میلی آمپر/ 6 آمپر/ 10 آمپر با رزولوشن‌های 0.1 میکروآمپر/ 1 میکروآمپر/ 0.01 میلی آمپر/ 0.1 میلی آمپر/ 0.001 آمپر/ 0.01 امپر اندازه می‌گیرد.

دقت جریان اندازه‌گیری شده AC برابر با (2+ 0.2%)± است. دقت جریان اندازه‌گیری در مدار DC نیز بین (4+ 0.2%)± و (2+0.2%)± متغیر است. علاوه‌براین ظرفیت خازن نیز تا 9999 میکروفاراد و در رنج‌های 10 نانوفاراد/ 100 نانوفاراد/ 1 میکروفاراد/ 10 میکروفاراد/ 100 میکروفاراد/ 100 میکروفاراد/ 9999 میکروفاراد با رزولوشن‌های 0.01 نانوفاراد/ 0.1 نانوفاراد/ 0.001 میکروفاراد/ 0.01 میکروفاراد/ 0.1 میکروفاراد/ 1 میکروفاراد و دقت (2+ 1%)± قابل اندازه‌گیری است. فرکانس نیز در رنج‌های 199.99 هرتز˛ 1999.9 هرتز˛ 19.999 کیلوهرتز˛ 199.99 کیلوهرتز/ 200 کیلوهرتز اندازه‌گیری می‌شود. رزولوشن اندازه‌گیری برابر با 0.01 هرتز/ 0.1 هرتز/ 0.001 کیلوهرتز/ 0.01 کیلوهرتز/ 0.1 کیلوهرتز و دقت فرکانس معادل با (1+ 0.005%)± می‌باشد.



ویژگی های مولتیمتر FLUKE 87V

•  اندازه گیری 20 آمپر برای بیشتر از 30 ثانیه و 10 آمپر بصورت مداوم
•  اندازه گیری ظرفیت خازن تا بیش از 10.000 میکرو فاراد
• قابلیت ضبط و ثبت جریان های ورودی با سرعت 250 میکرو ثانیه
• اندازه گیری ولتاژ تا بیش از ولت 1000V AC / DC
• حالت های اتورنج و منوآل رنجینگ برای انعطاف در اندازه گیری
• اندازه گیری فرکانس تا 200 کیلوهرتز و درصد فرکانس موجود در مدار
• ثبت MIN / MAX / AVG  بصورت اتوماتیک
• اندازه گیری دما از -200 تا 1090 درجه سانتیگراد
