ساعت اندیکاتور اینسایز مدل 2308-10A

ساعت اندیکاتور اینسایز مدل 2308-10A

Insize Dial Indicators 2308-10A

مشخصات محصول

ساعت اندیکاتور اینسایز تحت لیسانس اتریش ساخته شده از استیل ضد زنگ و بدنه و قطعات فولادی محدوده اندازه گیری 0 تا 10 میلی متر با دقت 17 میکرو متر تقسیم بندی و گام بندی خطوط صفحه به اندازه 0.01 میلی متر hysteresis برابر 0.003 میلی متر یا 3 میکرون مجهز به بلبرینگ یاقوتی و گیره لاگ بک (Lug Back) صفحه مدرج 100 قسمتی جهت اندازه گیری های دقیق به همراه صفحه گردان جهت تنظیم دلخواه عدد صفر به همراه پوینتر نوک تیز دقیق و قفل کننده صفحه ضمانت تعویض در صورت کالیبره نشدن

توضیحات کالا

معرفی و مشخصات ساعت اندیکاتور اینسایز ساعتی مدل 2308-10A

اندیکاتورها که به آن ساعت اندیکاتور نیز می گویند ابزارهایی برای اندازه گیری شفت، قطعات تراشکاری شده گرد و محورهای تراشیده و ساخته شده برای وسایل مختلف هستند. در واقع این ساعت ها به سطح بیرونی گرد یک محور و شفت چسبیده و با سنجش دقیق قطر و تمام دور آن استوانه و محور، میزان صاف بودن و یا تاب نداشتن آن را اندازه گیری می کند. بیشترین استفاده یک ساعت اندیکاتور در تراشکاری فلزی است اما تمام صنعتگران و نجاران و... نیز می توانند از این ابزار کاربردی بهره ببرند. یکی از برندهای آشنا در زمینه ساخت این ساعت ها اینسایز است که محصول ساعت اندیکاتور Insize 2308-10A این شرکت از بهترین و موفق ترین نمونه ها در بازار کشور به حساب می آید.



‌



نگاهی به ظاهر ساعت اندیکاتور اینسایز مدل 2308-10A

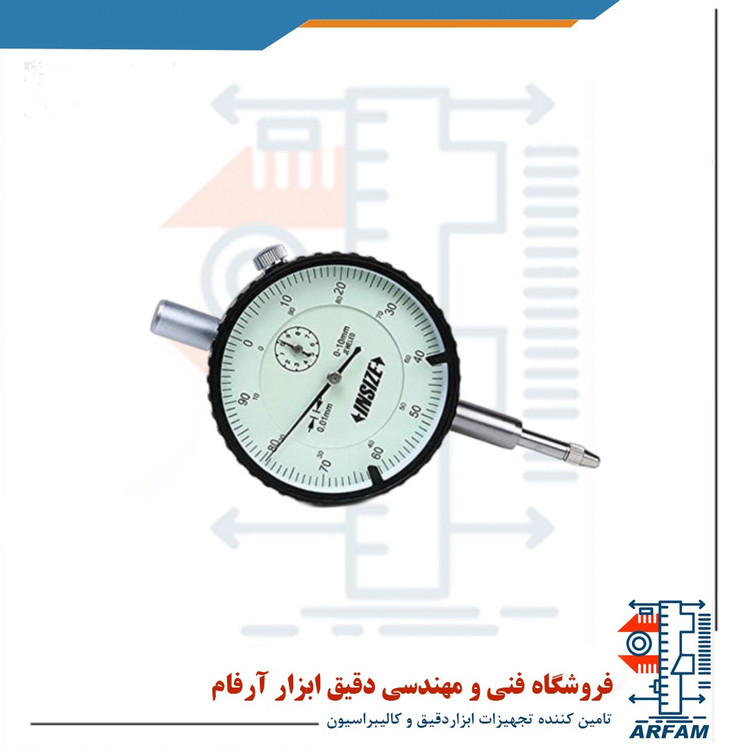

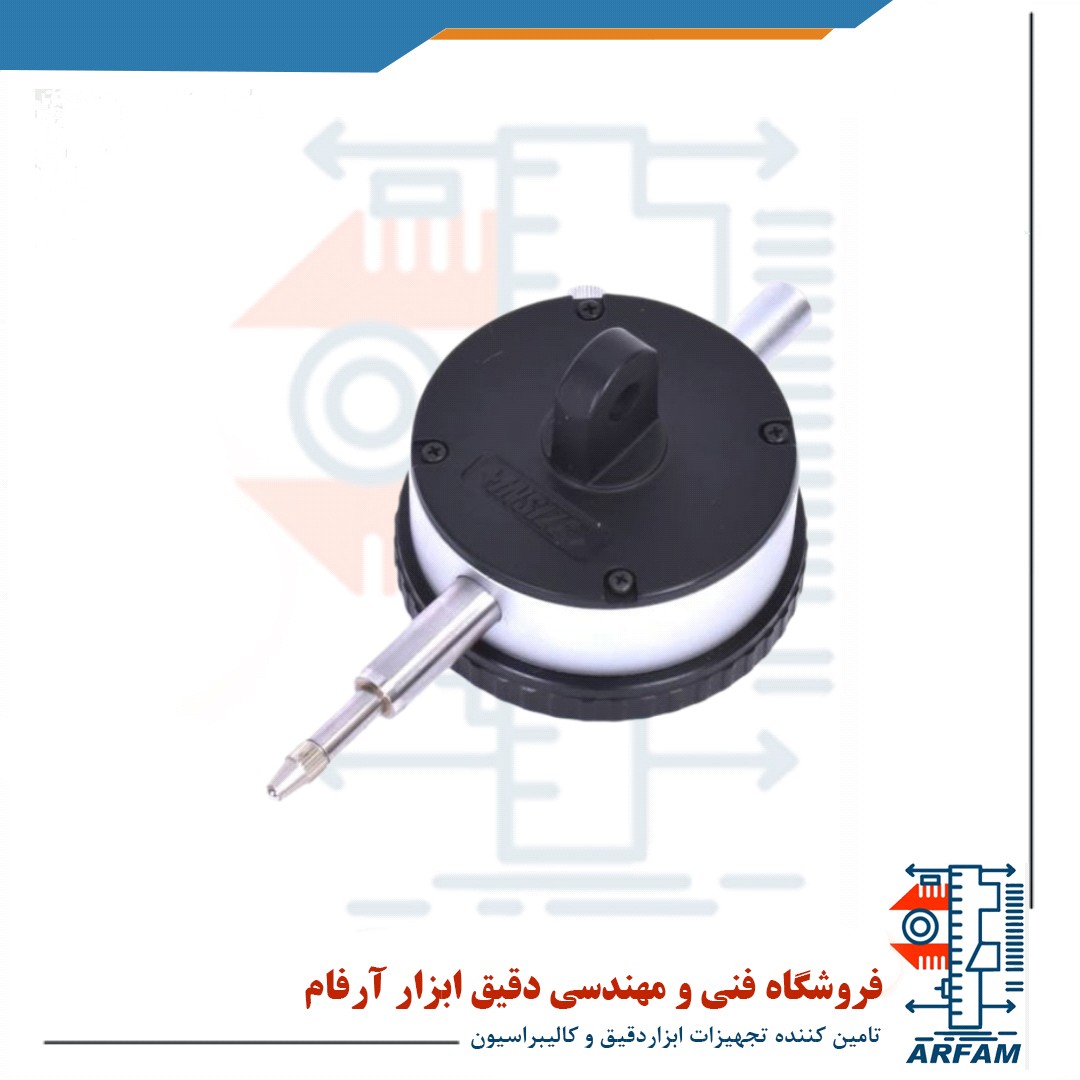

شکل این ابزار مثل تمام ساعت های اندیکاتور دارای یک میله کوتاه و پلانجر یا پراب از جنس استیل ضد زنگ و یک صفحه با زمینه سپید و اعداد و خطوط اندازه گیری سیاه رنگ است. پشت صفحه قلاب اتصال به پایه یا همان Lug Back قرار گرفته و در بالای آن پیچ قفل کن قرار دارد. بر روی صفحه غیر از درجه بندی اصلی دو عقربه اصلی بزرگ و کوچک و یک صفحه کوچک گرد برای نشان دادن هر دور عقربه بزرگ وجود دارد. این صفحه مجهز به یک قاب گردان و قفل کن بوده و همینطور دارای نشانگر دقیق اعداد برای نمایش اندازه و تنظیم دقیق صفحه است. شیشه و سایر قطعات غیر فلزی از مواد اولیه درجه یک ساخته شده و تمام قطعات فلزی از جنس فولاد ضد خش و زنگ است. با در دست گرفتن این ساعت اندیکاتور متوجه ظرافت و حساسیت در ساخت ضمن داشتن کیفیت بالا خواهید.

اطلاعات فنی اندیکاتور ساعتی INSIZE 2308-10A

ظرفیت اندازه گیری این محصول 10 میلی متر بوده و درجه بندی روی صفحه و دیال آن گام بندی 0.01 میلی متر دارد. یعنی کل صفحه به 100 قیمت مساوی تقسیم شده و هر کدام از خط ها به طول 0.01 و به این ترتیب هر دور صفحه 1 میلی متر را اندازه می گیرد. روی دیال کوچک نیز عدد 1 تا 10 ثبت شده که با هر دور کامل عقربه اصلی و جابجا شدن به اندازه یک میلی متر، این عقربه کوچک یک واحد جابجا می شود؛ پس یعنی ظرفیت و بازه اندازه گیری این ساعت از 0.01 تا 10 میلی متر خواهد بود. دقت اندازه گیری و تلرانس آن در حد 17 میکرو متر بوده و Hysteresis آن تنها برابر با 3 میکرومتر یا 0.003 میلی متر است.

منظور از HYSTERESIS در ساعت اندیکاتور چیست؟

هیسترسیس یا به عبارتی میزان تاخیر به طور کلی به پارامتر و مدت زمان تاخیری می گویند که یک وسیله فرمان پذیر مغناطیسی یا غیر مغناطیسی یک فرمان را از اپراتور و کاربر گرفته تا بخواهد آن را اجرا کند. در واقع وقتی شما یک دکمه را فشار می دهید، چند صدم و هزارم ثانیه طول می کشد تا آن فرمان توسط دستگاه اجرا شود، این زمان کوتاه Hysteresis نام دارد. در ساعت های اندیکاتور به فاصله زمانی بین وقتی که پراب فشرده می شود تا عقربه به حرکت در بیاید هیسترسیس می گویند. هر چقدر مقدار این عدد در ساعت ها کمتر باشد، اندازه گیری دقیق تر خواهد و این پارامتر در اندازه خیلی کوچک و سنجش اندازه فوق العاده ریز در تراشکاری و ساخت قطعات بسیار مفید و تعیین کننده است.

برخی ویژگی های ساعت اندیکاتور اینسایز ساعتی مدل 2308-10A

ساخت عالی و بسیار با کیفیت در کنار اندازه گیری سریع و راحت این مدل ساعت اندیکاتور اینسایز را به دستگاهی موفق بدل کرده است. بازه اندازه گیری 0.01 تا 10 میلی متر در کنار Plunger و میله اتصال فولادی اما بسیار حساس به حرکت و هیسترسیس فوق العاده پایین به همراه دقت اندازه گیری بالا باعث شده تا هر خریداری از کارکرد این محصول ابراز رضایت کند. وجود صفحه گردان و بلبرینگ یاقوتی در ساخت این ساعت به علاوه نشانگر دقیق و امکان قفل صفحه و عدد صفر در هر جا به اندازه دلخواه و نیاز کاربر، ساعت اندیکاتور اینسایز ساعتی مدل 2308-10A را به یک دستگاه کامل و از پرفروش ترین ها در بازار ایران تبدیل می کند.
