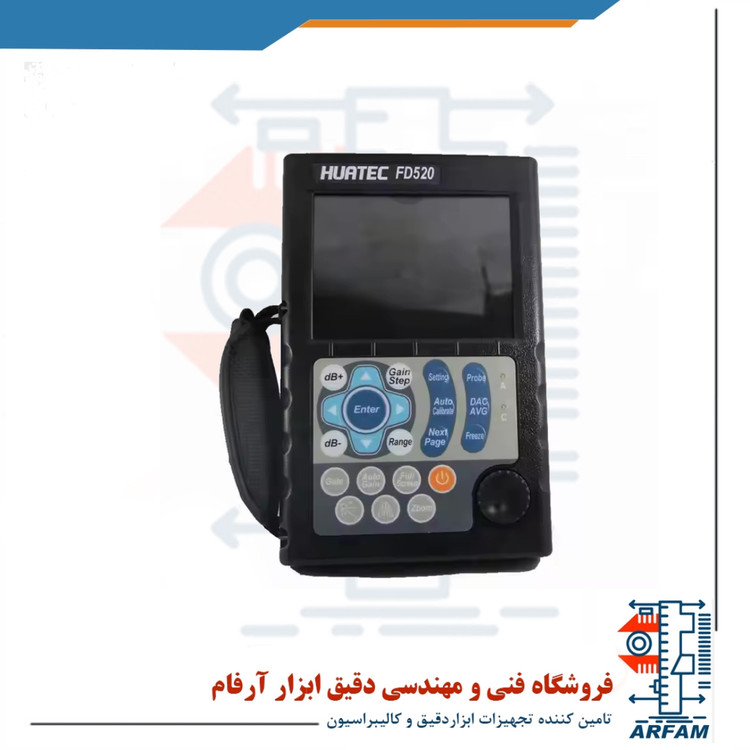

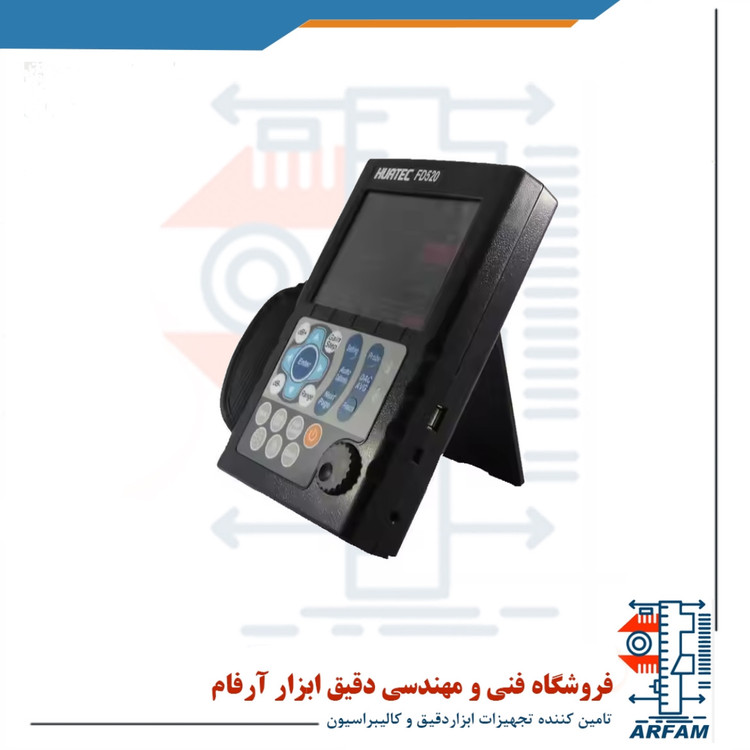

عیب یاب التراسونیک HUATEC مدل FD520

عیب یاب التراسونیک HUATEC مدل FD520

Ultrasonic fault finder HUATEC model FD520

 فروش عیب یاب التراسونیک جوش (یوتی) مدل عیب یاب التراسونیک HUATEC مدل FD-520  :

ویژگی های محصول عیب یاب اولتراسونیک FD520 Digital Portable Ultrasonic Flaw Detector

• کالیبراسیون اتوماتیک
• قابلیت فریز و بازبینی
• دارای DAC-TCG-AVG-AWS و B scan
• قابلیت تنظیم پالس
• زمان پاسخگویی سریع و با کمتر نویز
• بدنه آب بندی شده (IP65)
• قابلیت تفکیک امواج در صفحه نمایش
• قابلیت اتصال به رایانه

  مشخصات فنی عیب یاب التراسونیک HUATEC مدل FD520 :

• قابلیت کالیبره اتوماتیک پراب
• قابلیت تنظیم قدرت موج، نگه داشتن پیک و ثبت آن
• قابلیت نمایش اتوماتیک اطلاعات محل عیب (Depth d, level p, distance s, amplitude, sz dB,φ)
• قابلیت تعویض بین گیج های مختلف (Depth d, level p, distance s)
• قابلیت 100 ستاپ و تنظیم جداگانه، قابلیت اعمال معیار دلخواه، کار کردن بدون نیاز به تست بلوک در ستاپ مشخص
• حافظه بالا در ثبت 300 گراف A-Scan و 30000  مقادیر ضخامت
• دارای قبلیت B-Scan
• دارای پورت USB برای اتصال به رایانه
• دارای باتری یون لیتیوم با قابلیت 10 ساعت کار مداوم
• سایر قابلیت های جانبی
• فریز (نگه داشتن) صفحه نمایش
• تنظیم درجه بازگشت (اکو) به صورت خودکار
• تنظیم مقادیر k و زاویه
• قفل و باز کردن پارامتر های سیستم
• دارای محافظ صفحه نمایش جهت صرفه جویی در باتری
• دارای تقویم دیجیتال
• دارای دو گیت با قابلیت هشدار صوتی
• سرعت نمایش سریع و با کمترین نویز
• قابلیت ثبت اطلاعات اسکن
• دارای صفحه نمایش با وضوح بالا و قابل خواندن از تمام زوایا

• FD520 digital ultrasonic flaw detector , ultrasonic flaw detection equipment dust proof

  Main features:

  ★ Automated calibration,Automated gain, 0-120dB gain

  ★  DAC,AVG,TCG,B scan,AWS

  ★  High-speed capture and very low noise

  ★  Solid metal housing,water / oil proof,dust proof

  ★  high contrast viewing of the waveform from bright

  ★  Powerful pc software and reports can be export to excel

• Automated display precise flaw location(Depth d,level p,distance s,amplitude,sz dB,ф)；
• Automated switch three staff gauge ((Depth d,level  p,distance s)；
• Automated calibration of transducer Zero-point, Angles, Front edge and material Velocity ；
• Convenient to make and use DACTCG and AVG to evaluate the echo, the curve can be modified and compensated
• 6dB DAC functions;
• 500 independence setup, any criterion can be input freely, we can work in the scene without test block；
• Big memory of 1000 A graph
• Automated gain and gain scan;
• Peak Hold and Peak Memory；
• B scan;
• AWS D1.1
• Automated make video of test process and play; use upan,the length of video is unlimited.
• Powerful pc software and reports can be export to excel;
• Li battery, continue working time up to 12 hours;
• The embeded software can be online updated；
• Other assistant function
  • Display freeze;
  • Automated echo degree;
  • Angles and K-value;
  • Lock and unlock function of system parameters;
  • Electronic clock calendar ;
  • Two gates setting and alarm indication;
  • Gate and DAC alarm;

• عیب یاب التراسونیک HUATEC مدل FD520

  Title	Parameter	Title	Parameter
  Measuring Range(mm)	0 ～  10000	Measurement Mode	Single,Dual,Thru
  Vertical Linearity Error	≤3%	Reject	0~80%
  Horizontal Linearity Error	≤0.1%	Pulse Displacement(μs)	-20 ～  +3400
  Sensitivity Leavings	≥62dB	Zero(μs)	0.0 ～  99.99
  Dynamic range	≥32dB	Port Type	BNC(Q9)
  Resolving Power	≥36dB	Operating Temperature  (℃)	-20～50
  Frequency Range(MHz)	0.5 ～  15	H×W×D(mm)	240×156×48
  Gain(dB)	0 ～  120	Weight(kg)	1.0(with battery)
  Material Velocity(m/s)	1000 ～  15000

• Standard Delivery:Main unit2.5MHZ-ф20 straight probe4MHZ-8x9mm, 60degree angle probe4A/9Vpower adapterProbe connection cable (BNC to BNC)Probe connection cable (BNC to Lemo 00)Instruction manualCarrying caseRS232-USB converter
