بور گیج اینسایز 160 - 50 میلی‌ متر مدل 2322-160A

بور گیج اینسایز 160 - 50 میلی‌ متر مدل 2322-160A

Insize Bore gauge 2322-160A

مشخصات محصول

•بورگیج اینسایز تحت لیسانس اتریش با کیفیت بسیار بالا

•محدوده سنجش قطر داخلی سیلندر 50 تا 160 میلی متر

•سرهای گیج و نوک پین ها از جنس سرامیک سخت

•دقت اندازه گیری عالی 0.018± میلی‌ متر

•طول میله و ظرفیت عمق اندازه گیری تا 141 میلی متر

•بدنه و میله ساخته شده از فولاد ضد زنگ درجه یک

•فاصله فک تا مرکز میله بورگیج 26 میلی متر

•شعاع فک برابر 9 و قطر فک برابر 13 میلی متر

•پین روان و امکان تعویض آسان سری

•ضمانت تعویض در صورت کالیبره نشدن

توضیحات کالا

معرفی و مشخصات بور گیج اینسایز 160 - 50 میلی‌ متر مدل 2322-160A

بورگیج یا اندازه گیر سیلندر (گیج سیلندر) همانطور که از نامش پیداست دستگاهی برای سنجش قطر داخلی سیلندر، بلبرینگ، استوانه های بلند و اجسامی از این دست است. شاید فکر کنید که کولیس و میکرومتر داخل سنج نیز همین کار را خواهد کرد؛ اما نکته اینجاست که بار بور گیج کار سنجش سریعتر و امکان اندازه گیری چند نقطه مختلف و البته سیلندرهای عمیق نیز وجود دارد. با کولیس و میکرومتر نمی توان بطور آنی و همزمان سر و وسط و ته یک سیلندر بلند را اندازه گرفت و وقت زیادی خواهد گرفت. اما بور گیج به راحتی این کار را انجام داده و صاف و ناصاف بودن تمام سطح یک سیلندر را در کوتاه ترین زمان مشخص می کند. یکی از مدل های پر مصرف و محبوب این دسته، گیج سیلندر Insize 2322-160A است که به بررسی آن می پردازیم.



‌



تحلیل ظاهری گیج سیلندر اینسایز 160 میلی متر مدل 2322-160A

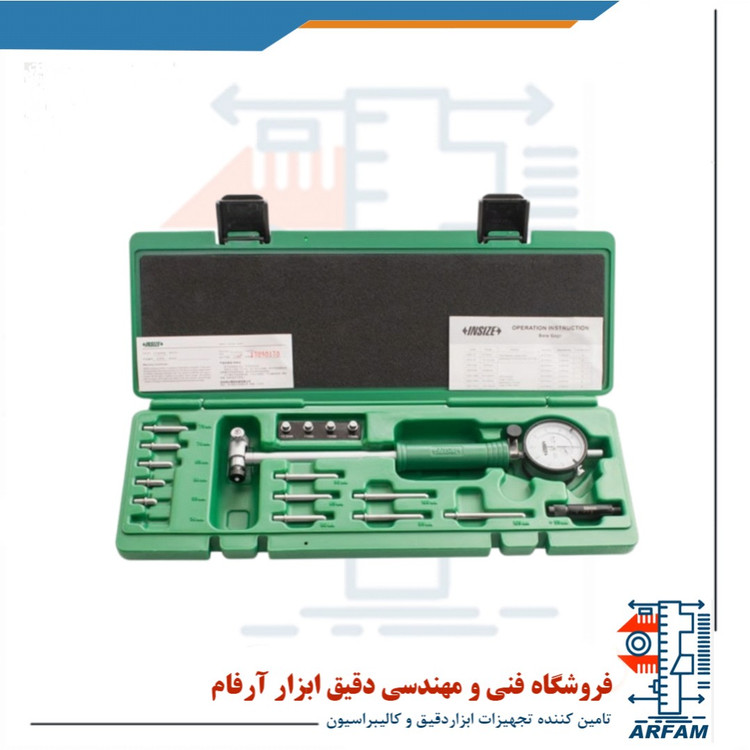

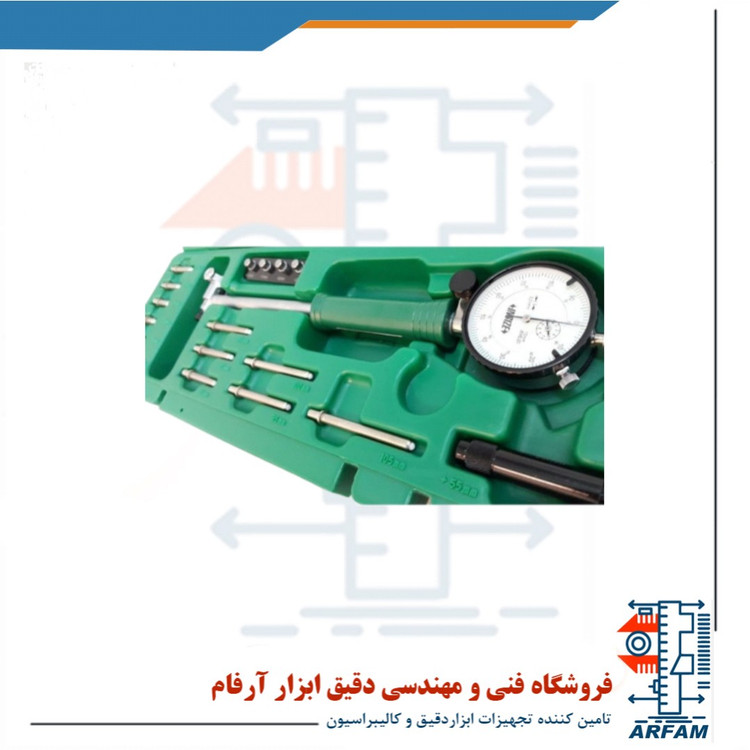

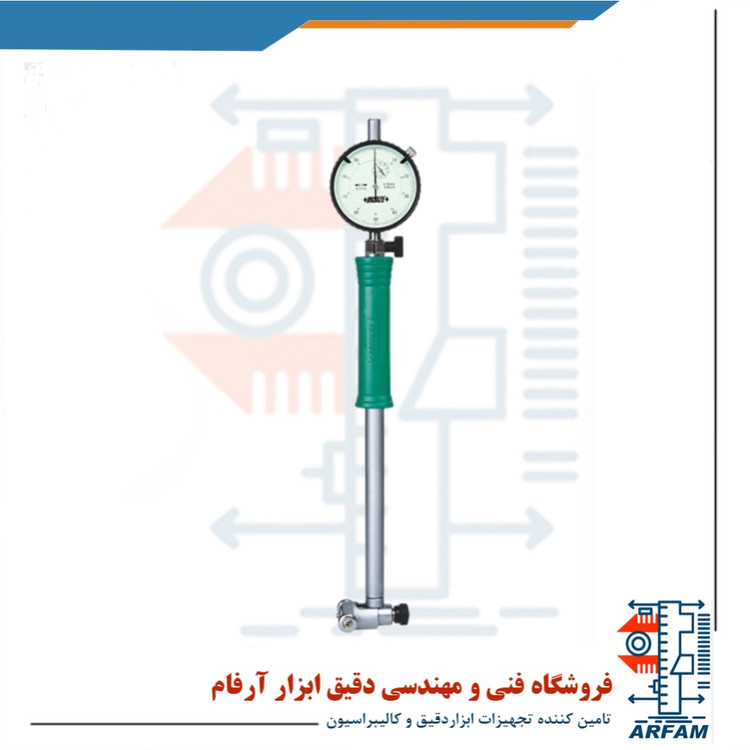

همانند دیگر محصولات این شرکت، بور گیج های سری 2322 اینسایز نیز از ساخت دقیق و زیبایی برخوردار است. بعد از آنباکس کردن و در آوردن محتویات از جعبه ضد ضربه این محصول، ابتدا با خود بور گیج اصلی برخورد می کنید. یک میله بلند یک تکه فلزی فولادی که در قسمت دسته دارای روکش پلیمری و در سر آن اندیکاتور دیالی یا همان ساعتی (عقربه ای) قرار گرفته است. در پایین میله نیز سری گیج و پین قابل تعویض با پیچ نصب شده که براحتی می توان آن را باز کرد و تعویض کرد. در کنار خود دستگاه و در جعبه، سرهای اضافه با سایزهای مختلف از کوچک به بزرگ چیده شده و در کنار آنها نیز یک رابط برای مواقع اندازه گیری سایز و قطرهای بزرگ وجود دارد. سر گیج و تمام پین های این ابزار از سرامیک سخت و با کیفیت ساخته شده است. طراحی این گیج سیلندر بسیار زیبا و در عین حال ارگونومیک است و دسته آن به خوبی در یک دست جای می گیرد. صفحه خوانش ساعتی با زمینه سپید و اعداد سیاه هیچ مشکلی در خواندن اعداد ندارد و عقربه نیز به راحتی قابل دیدن است. وزن آن سبک بوده و در کار طولانی مدت و با حوصله هیچ مشکلی برای کاربر ایجاد نمی کند.

اطلاعات فنی بور گیج INSIZE 2322-160A سایز 160 - 50 میلی‌ متر

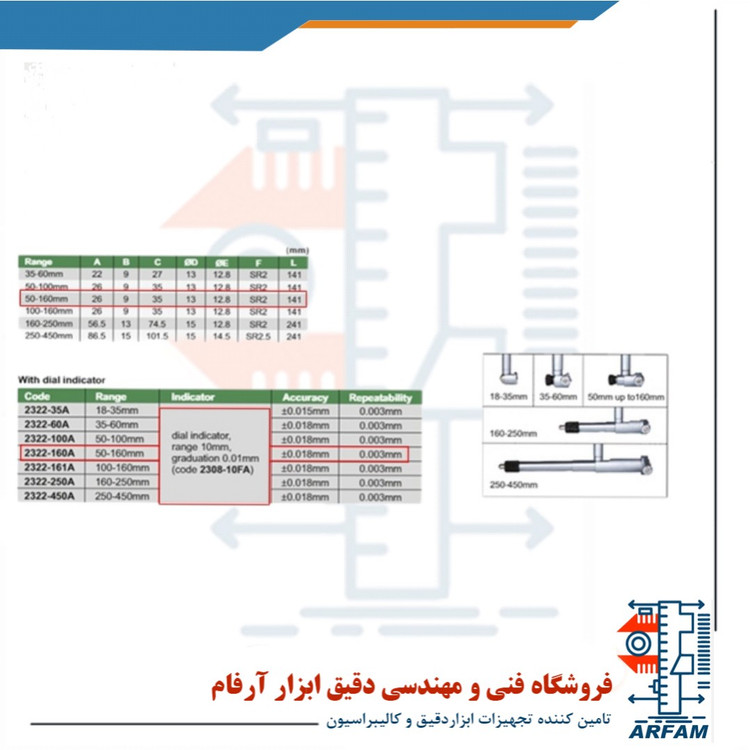

مطابق با عنوان و مدل دستگاه می بینید که ظرفیت اندازه گیری این محصول بین 50 تا 160 میلی متر بوده و برای استفاده از این ظرفیت باید میله ها یا سوزن های اندازه مورد نظر را روی دستگاه بست. از سایز 50 تا 105 میلی متر به طور مستقیم با میله ها اندازه گیری می شود و برای سایزهای بزرگتر از 105 میلی متر باید از رابط داخل جعبه استفاده کرد. صفحه ساعتی آن گام بندی 0.01 میلی متر دارد و بازه اندازه گیری این صفحه 10 میلی متر به طرف چپ و راست است. دقت آن 0.018 میلی متر بوده که برای این سایز بور گیج بسیار منطقی و عالی است و در ضمن مقدار تکرار پذیری در اندازه برابر با 0.003 میلی متر تنظیم شده است. طول میله یا میزان عمق اندازه گیری برابر با 141 میلی متر، فاصله مرکز میله تا نوک پین 26 میلی متر، شعاع فک 9 میلی متر، قطر میله 12.8 و قطر فک به اندازه 13 میلی متر ساخته شده است. ضمن اینکه فاصله بین دو فک بدون پین ها برابر با 3.5 سانتی متر می باشد. وزن این بور گیج سبک و برابر 1.3 کیلوگرم بوده که این وزن خوب کاربر را خسته نخواهد کرد.

ویژگی های بور گیج اینسایز 160 - 50 میلی‌ متر مدل 2322-160A

ساخت با کیفیت و روان بودن پین ها به همراه دقت بالا در اندازه گیری کم می کند تا پروسه اندازه گرفتن توسط این گیج سیلندر بسیار سریع و ساده باشد. این محصول قابلیت نصب لوازم جانبی رینگ ستینگ و دسته اضافه بلندتر را دارد. سری های از جنس سرامیک بسیار دقیق و مستحکم به علاوه طراحی خوش دست و سبکی ابزار کمک کرده تا بور گیج اینسایز 50 - 160 میلی متر مدل Insize 2322-160A هم فروش خوبی در بازار داشته باشد و هم اکثر خریداران و کاربران از خروجی و کارکرد این مدل راضی باشند
