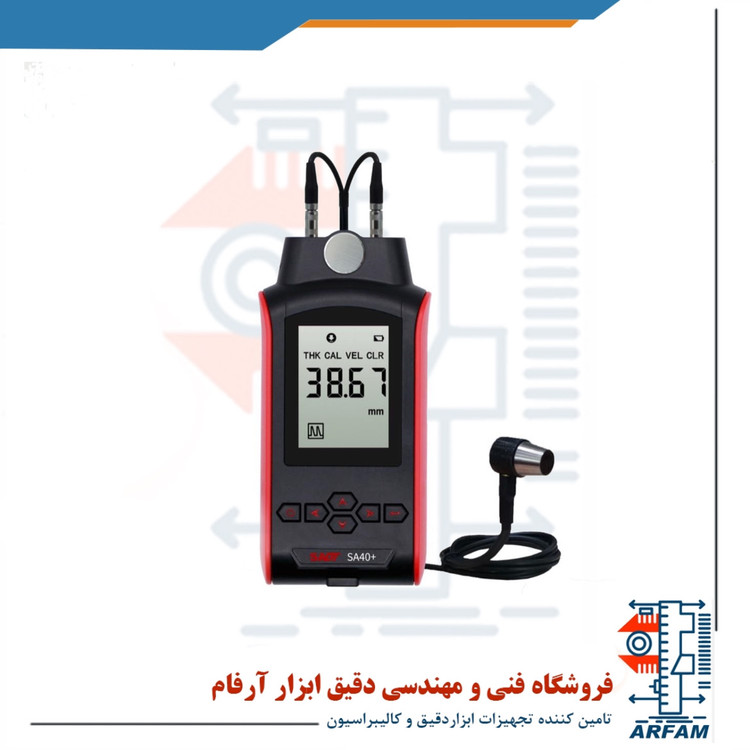

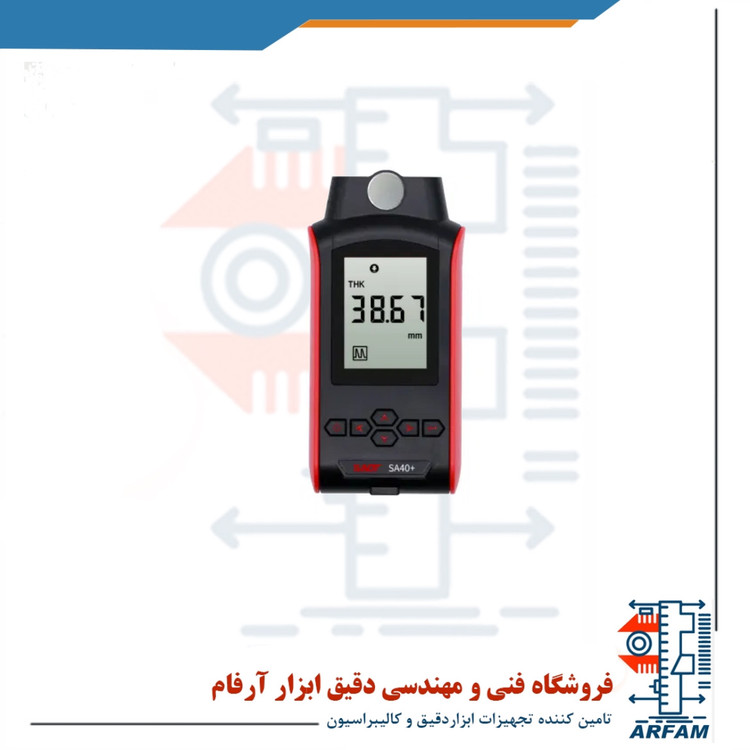

دستگاه ضخامت سنج آلتراسونیک +SA40 دستگاه ضخامت سنج آلتراسونیک جدید شرکت SADT میباشد که با برند SALUTRON آلمان در اروپا توزیع میشود .

از مشخصات این دستگاه سیستم اکو تو اکو و رنج اندازه گیری دقیق میباشد .

Details: Specifications Model SA40+ Display 4 digits LCD Backlight Yes Measuring range 0.7~300.0mm in steel with standard probe (Normal mode) 3.00~20.00mm in steel Thickness for coating: <1.2mm (Coating mode) Resolution 0.7~9.99mm ±0.05 10.00~99.99mm ±(0.5% H+0.01) 100.0~300.0 ±(1% H+0.1) Unit mm/inch Velocity 1000~9999m/s Coupling indicator Yes Calibration Auto Memory 400 data Low battery indicator Yes Working environment 0~40oC, 20~90%RH Power off Auto Power supply AA battery x 2 Net weight (g) 245 Dimension (mm) 124x67x30 Standard probe PT-5 Optional probes XT-5 / GT-5 / CT2.5



دستگاه ضخامت سنج اولتراسونیک +SA40 چیست؟

ضخامت سنج التراسونیک یک دستگاه دیجیتال است که همانند تجهیزات اندازه گیری بُعد (کولیس، میکرومتر، ورنیه و …) ضخامت یک قطعه را اندازه گیری می کند. برای ضخامت سنجی به این روش دسترسی به قطعه از یک سمت کافی است و بسیاری از مواد مانند فلزات، کامپوزیت ها (فایبرگلاس)، پلاستیک ها و لاستیک ها، شیشه و سرامیک ها قابل ضخامت سنجی هستند .

مزایای ضخامت سنج اولتراسونیک +SA40 چیست؟

• به تخریب نیاز ندارد.
• عدم ضرورت دسترسی دو طرفه به قطعه نمونه
• توانایی سنجش ضخامت اجسام از روی روکش و بدون نیاز به برداشتن آن
• دقت قابل قبول
• استفاده و کاربری آسان
• عوامل مربوط به سرعت موج مکانیکی

ضخامت سنجی التراسونیک جزو مهمترین آزمون های غیر مخرب به شمار می آید، هدف ما در این روش اندازه گیری ضخامت یک قطعه یا جداره بدون تخریب آن است.  هر دستگاه ضخامت سنج دارای یک پراب یا ترانسدیوسر است، پراب اصلی ترین قسمت سیستم است و وظیفه ارسال و دریافت امواج التراسونیک را دارد. ضخامت سنجی به این روش در ضخامت سنج اولتراسونیک +SA40 دقت بالایی دارد و در اغلب موارد تنها روش جایگزین تجهیزات ضخامت سنج مکانیکی است.

ضخامت سنج های مکانیکی فقط درلبه ها کارایی داشته و بسته به نوع ابزار، فک های مختلفی دارند. از ضخامت سنج های مکانیکی می توان در کالیبراسیون دستگاه ضخامت سنج التراسونیک به روش ضخامت سنجی معلوم استفاده نمود.

ضخامت سنج اولتراسونیک +SA40 با ارسال پالس الکتریکی به کریستال داخل پراب آن را مرتعش کرده و موج التراسونیک ایجاد شده توسط پراب به داخل جداره قطعه منتقل می شود، این موج پس از رسیدن به انتهای قطعه و در صورت موازی بودن سطوح به شکل صحیح بازتاب می شود تا توسط پراب دریافت شود. دستگاه فاصله زمانی میان پالس ارسالی و دریافتی را اندازه گیری می کند. سرعت موج التراسونیک در داخل هر ماده م این دو پارامتر می توان ضخامت جداره قطعه را محاسبه کرد.



درمتد P-E اولین اکوی بازگشتی که شدت کافی برای دریافت را داشته باشد توسط دستگاه ضخامت سنج به عنوان اکوی بازگشتی از دیواره پشتی محسوب شده و با اندازه گیری اختلاف زمانی دریافت آن و زمان ارسال t و نصف کردن آن، زمان لازم برای رفت یا برگشت موج درون قطعه مشخص می شود. با کم کردن مقدار فاصله زمانی یا تأخیر (Delay) ناشی از حرکت پالس الکتریکی و حرکت موج در پرسپکس یا کفشک پراب، زمان مورد نظر محاسبه می شود.

Echo-Echo



در متد E-E فاصله زمانی میان دو اکوی اول دریافتی از دیواره پشتی توسط دستگاه ضخامت سنج محاسبه می شود، این روش برای ضخامت سنجی از روی رنگ و روکش مناسب است و برای ضخامت سنجی قطعات خام توصیه نمی شود. هم چنین ضخامت لایه رنگی که می توان از روی آن ضخامت سنجی کرد نیز دارای محدودیت است. بسته به کیفیت و جنس رنگ، عمده دستگاه ها در حالت E-E از روی حدودا حداکثر 1 میلی متر رنگ یا پوشش، ضخامت سنجی انجام می دهند. توجه داشته باشید که این روش برای روکش های هموژن و یکنواخت که میرایی صوت کمتری دارند مناسب است.

 Multiple-Echo

در متد Multiple Echo فاصله زمانی میان ارسال و دریافت اولین اکو و فاصله زمانی دو اکوی ناشی از دیواره پشتی اندازه گیری می شود. دقت این روش بسیار بالا بوده و کار با این سیستم ها نیز برای کارشناسان و بازرسین بسیار راحت تر است. این روش برای فلزات خام یا دارای رنگ و روکش حتی پوشش های ضخیم مناسب است .
در متد Multiple Echo موج با عبور از روکش داخل مرزهای فلز بازتاب می شود و هر بار اکوی آن از روکش عبور کرده و پراب آن را دریافت می کند .

دستگاه ضخامت سنج سری Multigauge ساخت شرکت  Tritex NDT انگلستان دارای سیستم Multiple Echo هستند و با سیستم صحت سنجی خوانده ها یا AMVS  (Automatic Measurement Verification System) در صورتی که اکوی های دوم و سوم در فواصل زمانی برابر دریافت نشوند با نمایش ۲ الی ۳ خط در نمایشگر اپراتور را آگاه می کنند. در این وضعیت ضخامت نادرست نمایش داده نشده و از گزارش ضخامت غیر واقعی جلوگیری می شود. اما زمانی که ضخامت به صورت ثابت نمایش داده می شود و نوار کاپلینگ هم پر است سیستم صحت خوانده را کنترل کرده و آن را تأیید می کند .
