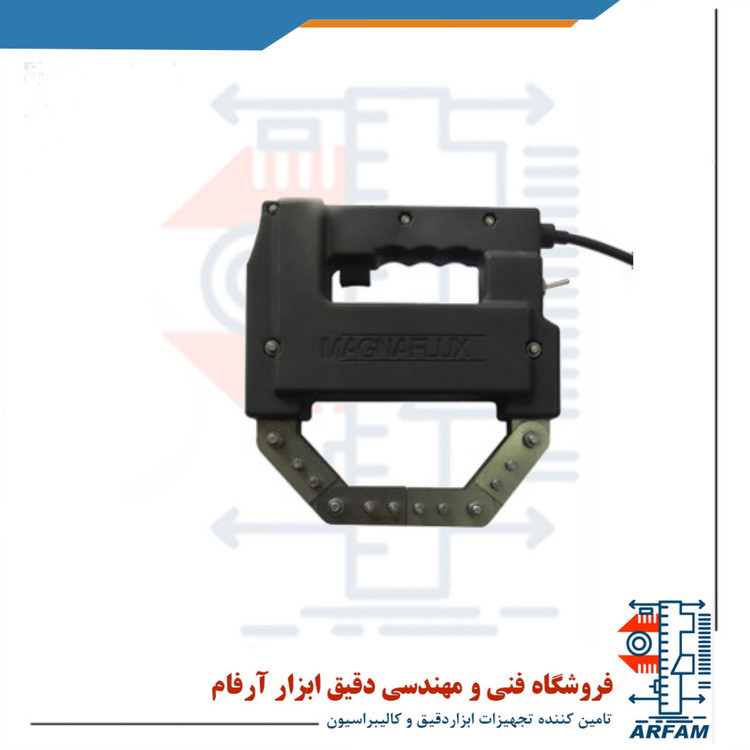

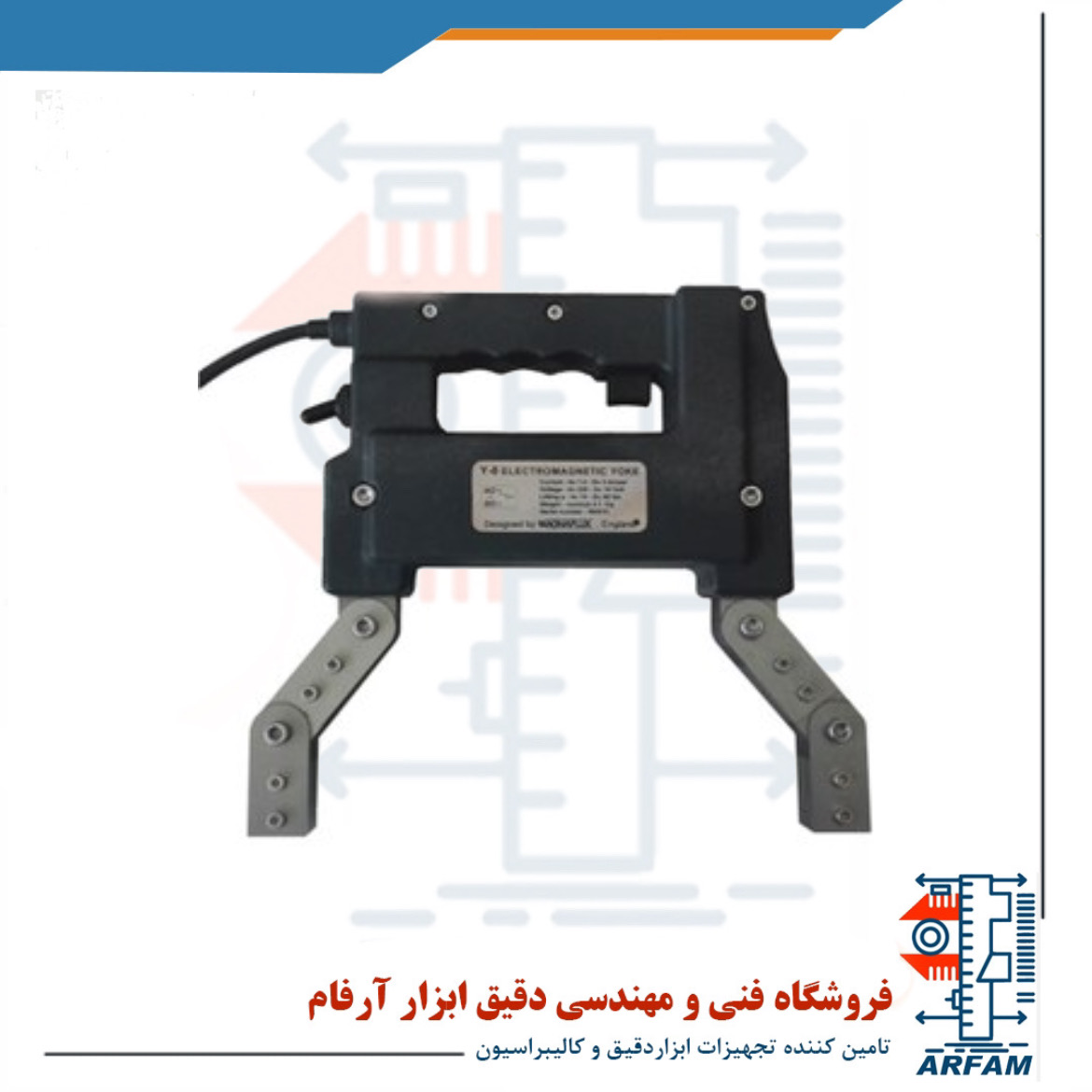

یوک مغناطیسی مدل Y8 طرح مگنافلاکس AC/DC

یوک مغناطیسی مدل Y8 طرح مگنافلاکس AC/DC

Magnaflux AC/DC Model Y8 Magnetic Yoke

ویژگی ها یوک ایرانی AC-DC :

• کلیه قطعات دارای استاندارد CE اتحادیه اروپا هستند و تمامی قطعات اصلی ساخت کشور ژاپن می باشد.
• دارای دو سـال ضمانت کــامل ســخت افـزاری توسط فروشگاه می باشد.
• تست شده توسط بازرس سطح ۳ انجمن جـوش و دارای تاییدیه های متفرقه
• حداکثر میـــزان مــصرف بـرق : ۳۰۰ وات
• با امکان دریافت گواهی تاییدیه آزمایشگاه مرجع سازمان استاندارد (در صورت درخواست هزینه جداگانه طبق تعرفه آزمایشگاه دریافت می گردد)

• بررسی اجمالی یوک مغناطیسی ایرانی طرح مگنافلاکس Y8 AC/DC  :

  این دستگاه یوک مغناطیسی ( یوک MT )، دقیقا بر اساس یوک AC-DC مگنافلاکس ساخت انگلستان طراحی و ساخته شده و بدنه آن از فایبرگلاس ضد ضربه و پایه ها از تیغه آهن سیلیس روکش دار ساخت روسیه تهیه شده است.

  این دستگاه مطابق با جدیدترین استانداردهای تست ذرات مغناطیسی ساخته شده است.

  رکتیفایر ولتاژ مستقیم دستگاه، داخل آن می باشد و نیازی به هیچ قطعه خارجی برای حالت dc ندارد و تنها با زدن کلید پشت یوک، حالات ac , dc تعویض میشوند . بوبین این دستگاه بر اساس امپدانس سیم های استاندارد محاسبه شده و به هیچ عنوان در هیچ شرایطی داغ نمیشود و قدرت مغناطیسی آن تغییر نمیکند. پیچ و مهره های این یوک همگی واشر بندی شده و دارای کاسه نمد است و شل نمی شود. کلید دستگاه هم برای جلوگیری از خستگی دست اپراتور به زیر انگشت سبابه منتقل شده و از شصتی آمپر بالای قوی استفاده شده که نیازی به رله داخلی نداشته باشد. کلیه قطعات یدکی این یوک نیز موجود و خدمات پس از فروش آن حداقل تا ۱۰ سال اینده قابل ارایه است.



  مشخصات فنی یوک مغناطیسی مدل Y8 طرح مگنافلاکس AC/DC  :

  Specifications :

  AC & DC

  Voltage : 220 V AC

  Frequency : 50 Hz

  Current : 1.5 Amps @ 230 Volts

  Lifting AC : 10 Pounds (4.5 kg)

  Lifting DC : 40 Pounds (18 kg)

  Pole Spacing : 1 – ۱۲” (۲۵ – ۳۰۰mm)



• لیفتینگ 5kg در حالت AC
• لیفتینگ 18kg در حالت DC
• تغییر حالت AC به DC با دکمه پشت یوک
• تست و تایید شده توسط بازرسان سطح 3 انجمن جوش ایران
• گواهی نامه کالیبراسیون آزمایشگاه های معتبر اداره استاندارد
• وزن 3 کیلوگرم ،ولتاژ 220 ولت در حالت AC
• بدنه فایبر گلاس ضد ضربه
• بوبین دستگاه بر اساس امپدانس سیم های یوک محاسبه شده تا در هیچ شرایطی داغ نشود
• دارای زیر انگشتی سبابه جهت خسته نشدن دست اپراتور

• Weight : 3 kg
