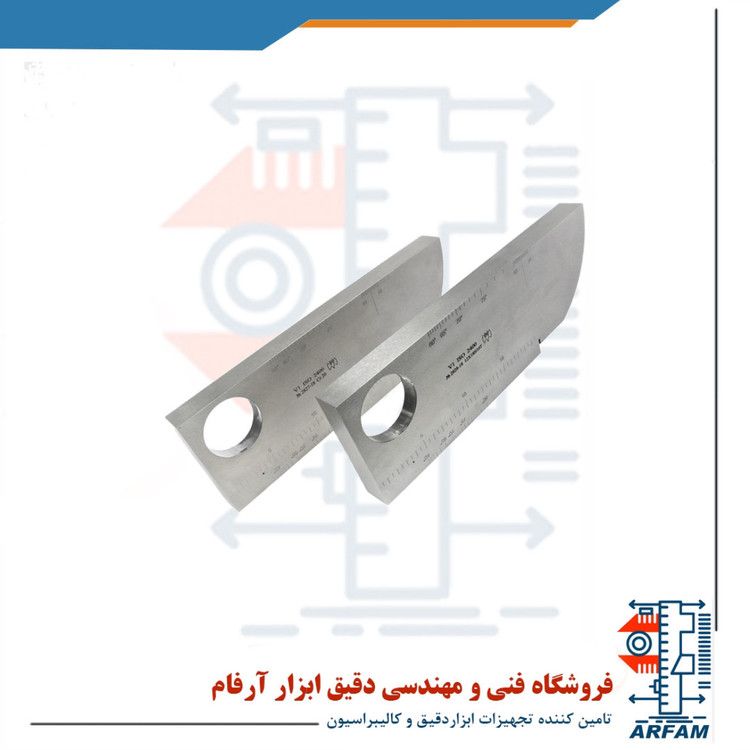

تست بلوک V1 ساخت هوآتک

تست بلوک V1 ساخت هوآتک

Test block V1 made by Airtech

از تست بلوک v1 برای قابل استفاده برای کالیبراسیون پروب های برشی و موج تراکمی، بررسی زاویه پرتو، نقطه ظهور و وضوح و کالیبراسیون تنظیمات پایه زمانی و بهره. این تست بلوک ساخت شرکت هوآتک چین میباشد و وارداتی است . کیف حمل سامسونتی و گواهی کالیبراسیون از محسنات این تست بلوک کالیبراسیون است .

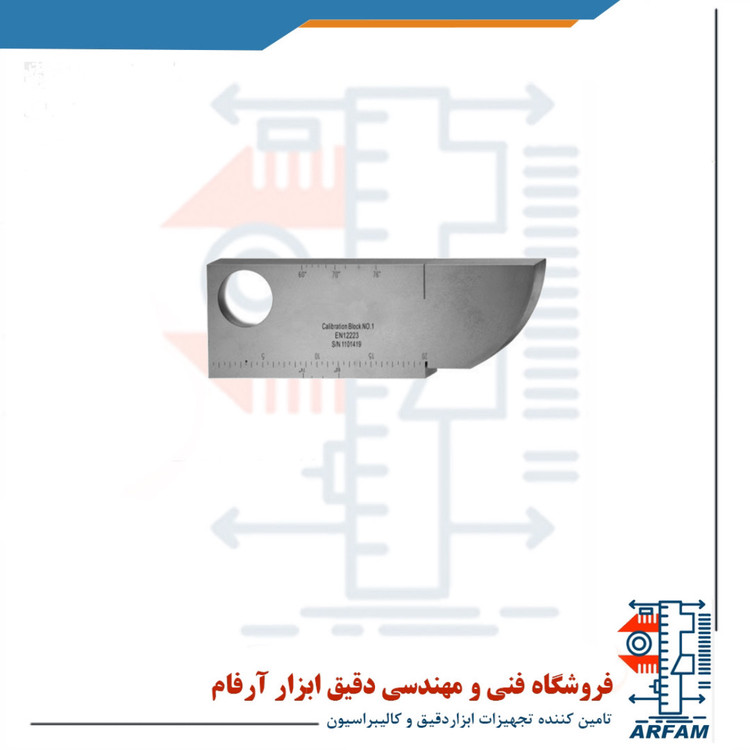

بلوک کالیبراسیون – بلوک V1

مناسب جهت کالیبراسون دستگاه تست التراسونیک

• جنس فولاد کربنی A516-Gr70
• ضخامت 25 میلیمتر
• تلرانس برش و چاپ 50 میکرون
• زبری سطح زیر 1 میکرون
• دارای پرسپکس
• ناچ دقیق

• در دستگاه تست التراسونیک در روش تست عیب یابی به روش UT،جهت مطابقت و چک نمودن داده ها و کالیبراسیون از تست بلوک کالیبراسیون V1 استفاده می گردد.

  کالایی که برای کالیبراسیون زاویه پراب های التراسونیک،کالیبراسیون فاصله،نقطه ایندکس (نقطه خروج )و زاویه ی برگشت،استفاده می شود.

  بلوکی که منطبق بر استاندارد های  IIW (انجمن بین المللی جوش) و ASTM E164  ساخته شده است.این تست بلوک برای محاسبه ایندکس پراب،رزولیشن پراب و انطباق با استاندارد AWS مورد استفاده قرار می گیرد.

  از ویژگی های این v1 می توان به شعاع 4 اینچ،قطر سوراخ 2 اینچ،عرض شکاف (Notch ) : 0.08 اینچ،قطر سوراخ کوچک : 0.06 اینچ اشاره کرد.معمولا  از جنس های مختلف استیل 1018،استیل 4340، فولاد ضد زنگ  304،الومینیوم 7075-T6 ساخته می شود.

  این محصول و مابقی محصولات در این حوزه را میتوانید در دسته تست بلوک کالیبراسیون به راحتی پیدا کنید.

• مختلف استیل 1018
• استیل  4340
• فولاد ضد زنگ  304

•

  مشخصات فنی این کالا:

• ابعاد بلوک: 1*12*4 اینچ
• شعاع بلوک 4 اینچ
• قطر سوراخ 2 اینچ
• عرض شکاف (Notch ) : 0.08 اینچ
• قطر سوراخ کوچک : 0.06 اینچ
• عرض شکاف (Notch ) : 0.08 اینچ
• قطر سوراخ کوچک : 0.06 اینچ
• مناسب جهت کالیبراسون دستگاه تست التراسونیک
• جنس فولاد کربنی A516-Gr70
• ضخامت ۲۵ میلیمتر
• تلرانس برش و چاپ ۵۰ میکرون
• زبری سطح زیر ۱ میکرون
•
• الومینیوم 7075-T6

•

  •
