برند : ساخت ایران
دستهبندی : تجهیزات بازرسی غیرمخرب
بلوک کالیبراسیون فیزره Phased Array ATSM E2491
ATSM E2491 phased array phaser calibration block
برچسبها:
مطابقت با : ASTM E2491 و PH Tool Drawing No: 10208
ضخامت : 25 mm
دقت در برش کاری و چاپ بلوک : 20 میکرون
الیاژ : 1018 فولاد، نیکل اندود.

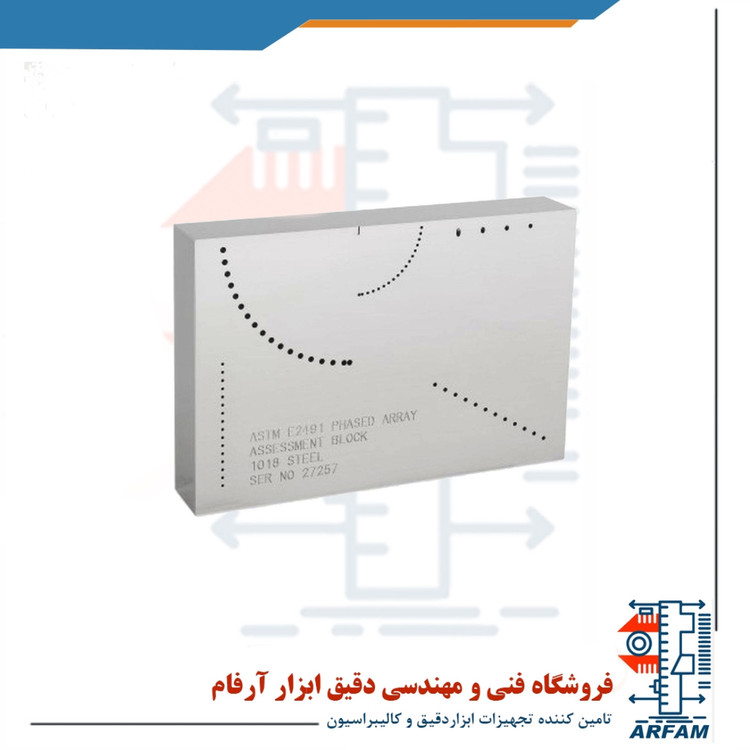

بلوک کالیبراسیون فیزره Phased Array ATSM E2491
ATSM E2491 phased array phaser calibration block

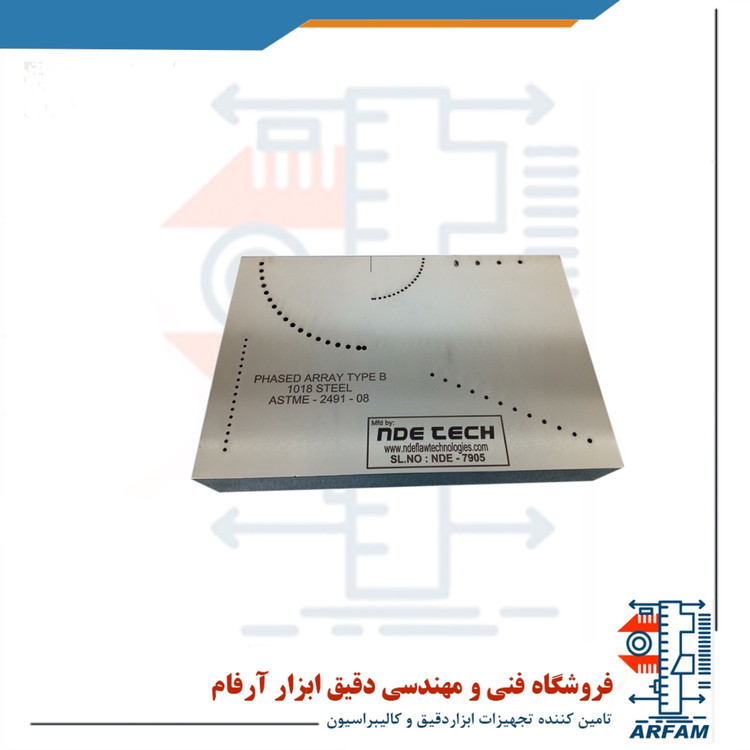

بلوک کالیبراسیون فیزره Phased Array ATSM E2491 برای تعیین تغییرات عملکرد ابزار بلند مدت، تولید منحنی های DAC و ارزیابی وضوح خطی/زاویه ای، توانایی تمرکز و قابلیت هدایت پرتو استفاده می شود که با انواع اهداف، این تست بلوک کالیبراسیون کوچک و سبک وزن نیز برای نمایش قابلیتهای مافوق صوت آرایه فازی توسط مشتریان عالی است. این دستگاه التراسنیک چند بعدی (آرایه فازی) به عنوان بلوک نوع B نیز شناخته می شود. لازم به ذکر است که از بلوک جهت شناسایی انواع عیوب داخلی قطعات در جوشکاری، ریخته گری، ماشین کاری و … استفاده می شود.
ویژگی های بلوک
- ابعاد: 150 mm x 100 mm x 25 mm.
- آلیاژ: 1018 فولاد، نیکل اندود.
- مطابق با ASTM E2491 و PH Tool Drawing No: 10208.
- ضخامت 25 mm
- دقت در برش کاری و چاپ بلوک 20 میکرون
- سطح صافی 1 میکرون
- کیف برزنتی
مشخصات بلوک فیزره E2491
- چهار سوراخ زاویه دار (30 درجه، 45 درجه، 60 درجه، 75 درجه) با قطر 1.5 میلی متر.
- آرایه ای از 18 سوراخ در شعاع 25 میلی متر در قطر 1.0 میلی متر. فاصله زاویه ای بین سوراخ ها 5.0 درجه است، با 2.5 درجه جدایی بین دو سوراخ آخر.
- آرایه ای از 18 سوراخ در شعاع 50 میلی متر در قطر 2.0 میلی متر. فاصله زاویه ای بین سوراخ ها 5.0 درجه است، با 2.5 درجه جدایی بین دو سوراخ آخر.
- ستون عمودی از 16 سوراخ به قطر 1.0 میلی متر با 3.0 میلی متر فاصله بین سوراخ ها.
- ردیف زاویه دار از 12 سوراخ به قطر 1.5 میلی متر با فاصله 5.0 میلی متری بین سوراخ ها.
- این بلوک ها در آلومینیوم 7075-T6، فولاد ضد زنگ نوع 304 و آلیاژ مخصوص نیز موجود هستند.
اطلاعات بیشتر
| نام |
بلوک کالیبراسیون فیزره Phased Array ATSM E2491 |
|---|---|
| وزن |
1 kg |
| ابعاد |
25 میلیمتر |
| نوع |
آموزشی – آزمایشگاهی – خدماتی |
| جنس |
فولاد |
| گارانتی |
1 سال |
