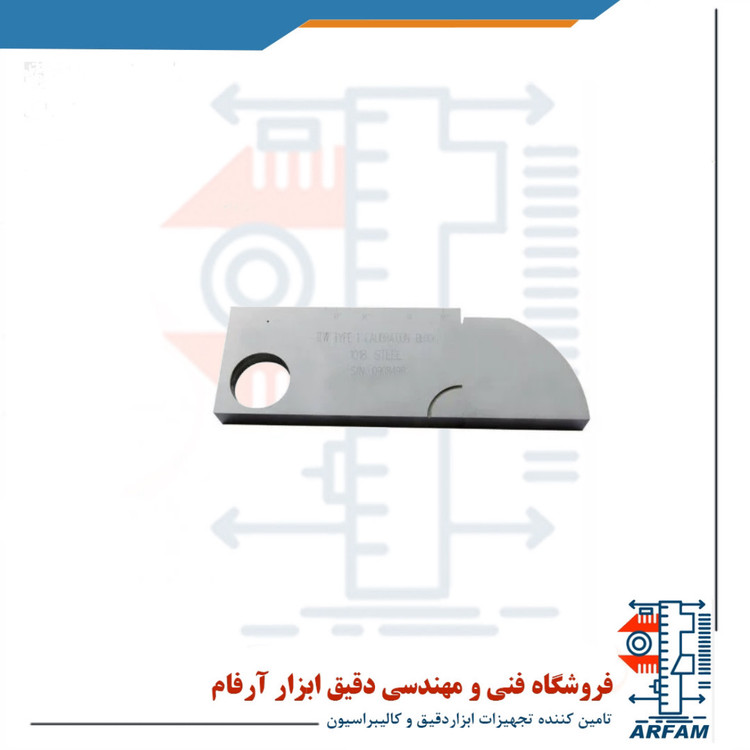

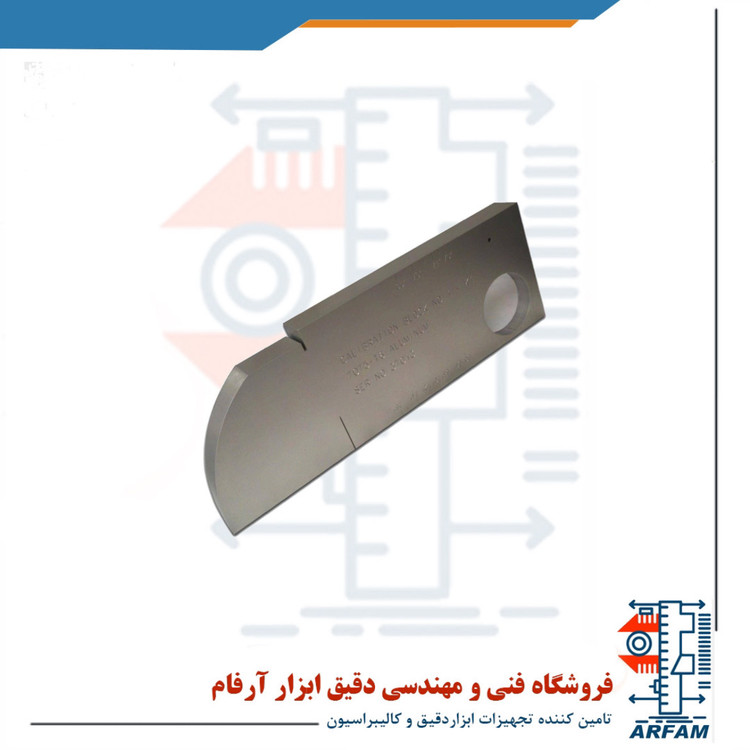

تست بلوک کالیبراسیون V1 ساخت ایران

تست بلوک کالیبراسیون V1 ساخت ایران

Calibration block test V1 made in Iran

در دستگاه تست التراسونیک در روش تست عیب یابی به روش UT،جهت مطابقت و چک نمودن داده ها و کالیبراسیون از تست بلوک کالیبراسیون V1 استفاده می گردد.

کالایی که برای کالیبراسیون زاویه پراب های التراسونیک،کالیبراسیون فاصله،نقطه ایندکس (نقطه خروج )و زاویه ی برگشت،استفاده می شود.

بلوکی که منطبق بر استاندارد های  IIW (انجمن بین المللی جوش) و ASTM E164  ساخته شده است.این تست بلوک برای محاسبه ایندکس پراب،رزولیشن پراب و انطباق با استاندارد AWS مورد استفاده قرار می گیرد.

از ویژگی های این v1 می توان به شعاع 4 اینچ،قطر سوراخ 2 اینچ،عرض شکاف (Notch ) : 0.08 اینچ،قطر سوراخ کوچک : 0.06 اینچ اشاره کرد.معمولا  از جنس های مختلف استیل 1018،استیل 4340، فولاد ضد زنگ  304،الومینیوم 7075-T6 ساخته می شود.

در دنیا بلوک دستگاه التراسونیک دارای جنس های مختلف زیر است

• مختلف استیل 1018
• استیل  4340
• فولاد ضد زنگ  304
• الومینیوم 7075-T6



مشخصات فنی این کالا:

• ابعاد بلوک: 1*12*4 اینچ
• شعاع بلوک 4 اینچ
• قطر سوراخ 2 اینچ
• عرض شکاف (Notch ) : 0.08 اینچ
• قطر سوراخ کوچک : 0.06 اینچ
• عرض شکاف (Notch ) : 0.08 اینچ
• قطر سوراخ کوچک : 0.06 اینچ
• مناسب جهت کالیبراسون دستگاه تست التراسونیک
• جنس فولاد کربنی A516-Gr70
• ضخامت ۲۵ میلیمتر
• تلرانس برش و چاپ ۵۰ میکرون
• زبری سطح زیر ۱ میکرون

  ویژگی این بلوک

• مطابقت با استاندارد BS EN 12223
• جنس آلومینیوم گرید 6
• برش و چاپ 20 میکرون
• سطح صافی 2 میکرون
• متعلقات کیف برزنتی

  Technical data V1 TEST BLOCK :

• The Block is made from the low-carbon fine grain steel with small attenuation coefficient
• ultrasonic longitudinal waves velocity in the Block material at a frequency of 5.0 MHz and a temperature of (20±5)ºC is (5920±30) m/s
• ultrasonic longitudinal waves in the pad (polymethyl acrylate) of the Block material is at a frequency of 5.0 MHz and a temperature of (20±5)ºC is (2670±100) m/s
• geometrical dimensions of the Block correspond to DSTU 4002-2000 (ISO 2400, DIN 54120, B. S. 2704)
• the Block weight is up to 4.8 kg (approx.8.8 lbs).
