تست بلوک کنترل کیفیت مواد PT

تست بلوک کنترل کیفیت مواد PT

PT material quality control block test

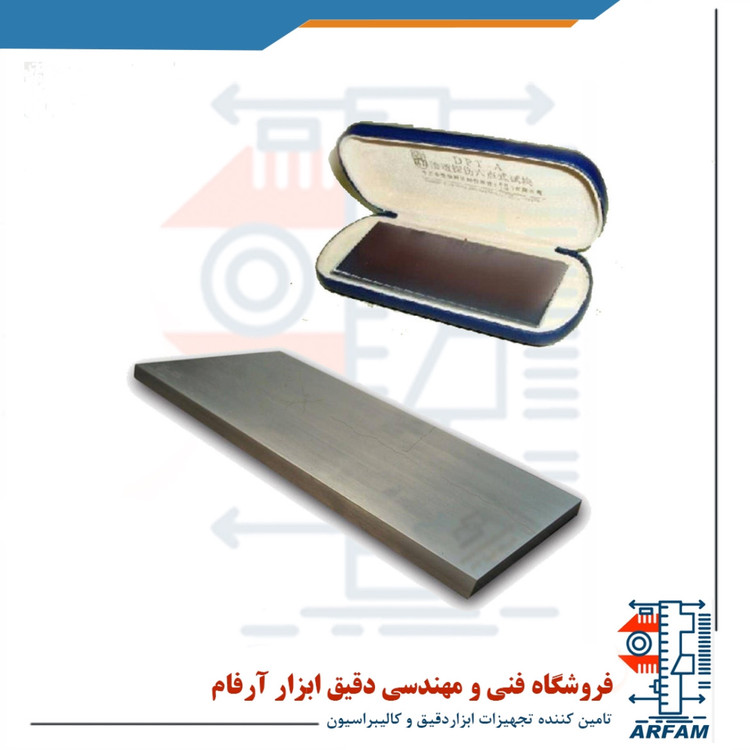

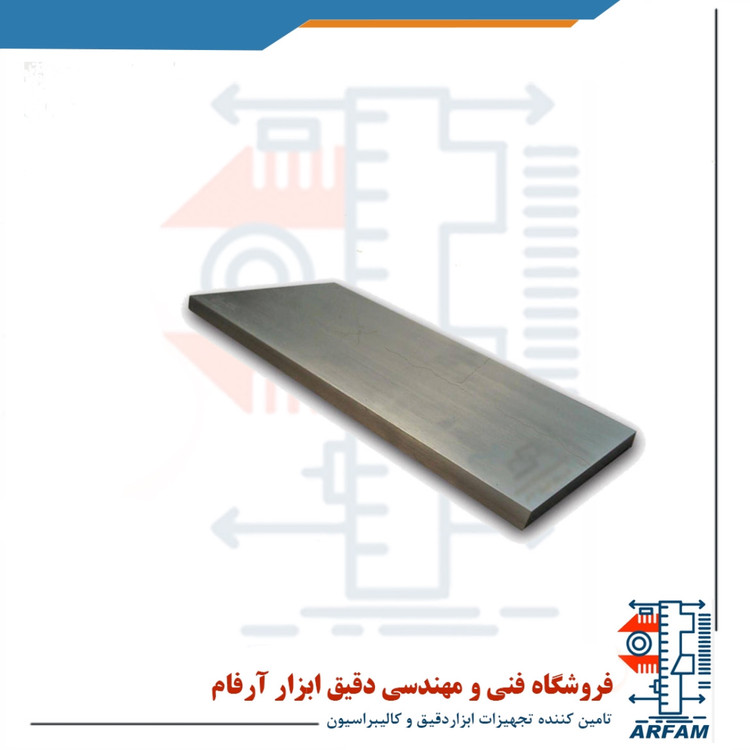

تست بلوک کنترل کیفیت مواد PT ابزاری بسیار مناسب و پرکاربرد جهت استفاده در کلاس های آموزش تست مایعات نافذ و انجام پنترنت تستینگ PENETRANT TESTING است.این محصول برای بررسی کیفیت اسپری های تست جوش استفاده میشود.نوع متریال : آلومینیوم

• وزن بلوک : تقریبا ۵۵۰ گرم
• ابعاد : ۲۰۰*۱۰۰*۱۰ میلیمتر
• تعداد موجود در هر پک : ۱ عدد
• بسته بندی:کیف از جنس برزنت
• عمق عیوب موجود : حدود ۵ تا ۷ میلیمتر
• عیوب موجود در بلوک:دو ترک طولی،یک ترک عرضی،یک ترک ستاره ای یک چاله جوش،یک پروسیتی ساده،یک پروسیتی خطی،یک پروسیتی خوشه ای

به دلیل پهنای بسیار کم عیوب ، تعدادی از آنها اصلا با چشم غیر مسلح دیده نمی شوند و تعدادی دیگر به زحمت قابل رویت هستند. عمق زیاد عیب ها ، باعث می شود که در زمان اسپری شدن شیارها پر و خشک نشوند و به راحتی قابل شستشو و آماده شدن برای دور بعدی آموزش باشند. به دلیل جنس بلوک می توان آن را به راحتی با آب و مواد شوینده شست.

• طراحی خاص:

در این طراحی از عیوب خاصی استفاده شده که هر کدام از آنها به نحوی برای تست ترک یابی مایعات نافذ PT در نظر گرفته شده اند. برخی از این عیوب به صورت خطی، برخی به صورت دایره ای، ترک‌های طولی، ترک عرضی، ترک ستاره‌ای و …. طراحی و بر روی سطح این محصول تعبیه شده‌اند. لازم به ذکر است که در طراحی این محصول از پوشش آلومینیومی استفاده نموده‌اند.

• موارد استفاده‌ی قابل توجه:

با توجه به اهمیت کنترل کیفیت مواد و همچنین نجهیزات مربوط به آن، این محصول نیز دارای موارد استفاده‌ی قابل توجهی خواهد بود. از جمله مهمترین موارد استفاده از این محصول می‌توان به موارد آموزشی و موارد آزمایشگاهی اشاره نمود.

Model:YM-B

All linear dimensions to the requirements of AS2083/2005, BS2704/1978/1983, where applicable. Heat treatment to the  requirements of GB/T6394/2002. where practicable tolerances to (+/-0.1mm) unless otherwise stated. Treated to 920 degrees C for 30 minutes, water quenched, 650 degrees C for 3 hours, air cooled

Material standard:according to ISO 10474-3.1.B,JIS  G 0415-3.1.B

Depth:100µm

Width target value:0.5µm

Test standard:ISO  3452-3:1998(E),JB/T6064
