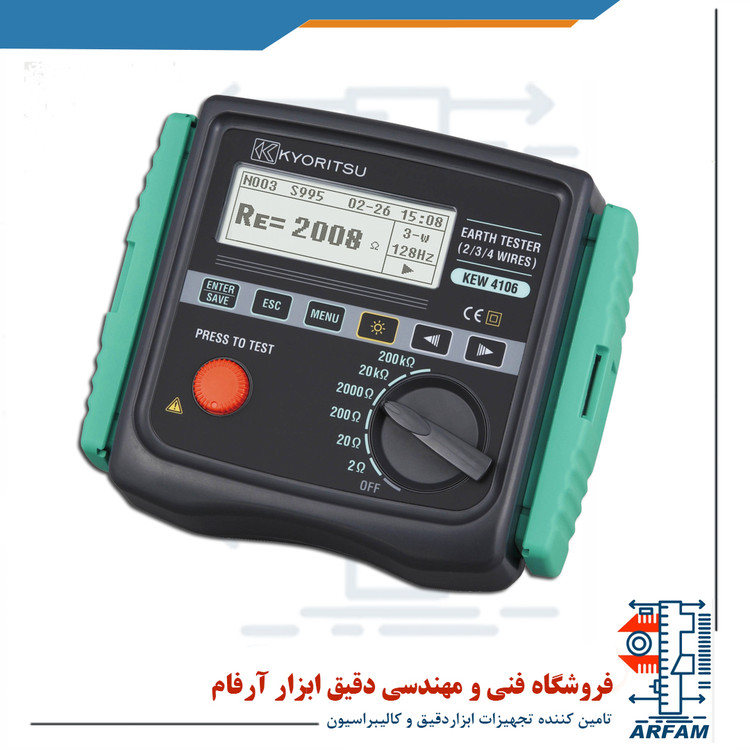

ارت تستر دیجیتال 4 سیمه کیوریتسیو مدل KYORITSU 4106
Kyoritsu 4106 Ground Resistance / Earth Resistivity Tester
کیوریتسو برند شناخته شده ای در صنعت برق بوده و مورد توجه مهندسین برق نیز می باشد. با دستگاه 4106 مقاومت چاه ارت و زمین را تا 209.9 کیلو اهم می توان اندازه گیری کرد. همچنین مقاومت ویژه خاک را نیز تا 1999 کیلو اهم می توان اندازه گیری کرد. این دستگاه با داشتن فیلتر FFT جهت کاهش نویز کمک شایانی برای اندازه گیری مقاومت پایدار می کند. قابلیت ذخیره تا 800 داده را نیز دارد و می توان با نصب نرم افزار مربوطه و کابل USB مقادیر اندازه گیری شده را به کامپیوتر منتقل کرد. این دستگاه طبق استاندارد IP54 جهت استفاده در مکان های بیرونی ( محیط گرد و غبار ) طراحی و ساخته شده است.
مشخصات فنی دستگاه:
- اندازه گیری مقاومت زمین 209.9 کیلو اهم
- اندازه گیری مقاومت ویژه خاک 1999 کیلو اهم
- محافظت شده در برابر اضافه بار 280 ولت
- اتورنج
- فیلتر FFT جهت کاهش نویز
Function | Range | Resolution | Measuring range | Accuracy |
---|
Earth resistance Re (Rg at ρ measurement) | 2Ω | 0.001Ω | 0.03 - 2.099Ω | ±2%rdg±0.03Ω |
---|
20Ω | 0.01Ω | 0.03 - 20.99Ω | ±2%rdg±5dgt (*1) |
200Ω | 0.1Ω | 0.3 - 209.9Ω |
2000Ω | 1Ω | 3 - 2099Ω |
20kΩ | 10Ω | 0.03k - 20.99kΩ |
200kΩ | 100Ω | 0.3k - 209.9kΩ |
Auxiliary earth resistance Rh, Rs | | | | 8% of Re+Rh+Rs |
---|
Earth resistivity ρ | 2Ω | 0.1Ω·mm - 1Ω·m Autoranging | 0.2 - 395.6Ω·m | ρ=2×π×a×Rg (*2) |
---|
20Ω | 0.2 - 3956Ω·m |
200Ω | 20 - 39.56kΩ·m |
2000Ω | 0.2 - 395.6kΩ·m |
20kΩ | 2.0 - 1999kΩ·m |
200kΩ |
Series interference voltage Ust (A.C only) (*3) | 50V | 0.1V | 0 - 50.9Vrms | ±2%rdg±2dgt (50/60Hz) |
---|
±3%rdg±2dgt (40 - 500Hz) |
Frequency Fst | Autoranging | 0.1Hz 1Hz | 40Hz - 500Hz | ±1%rdg±2dgt |
---|
Measuring method | Earth resistance: Fall-of-potential method (currents and voltages measured via the Probes) Measurement method of Earth Resistivity (ρ): Wenner 4-pole method Series interference voltage (earth voltage) RMS Rectifier (between the E-S Terminals) |
---|
Memory capacity | 800 data |
---|
Communication Interface | Model 8212-USB Optical Adaptor |
---|
LCD | Dot-matrix 192×64 monochrome |
---|
Over-range Indication | "OL" |
---|
Overload Protection | between E-S(P) and between E-H(C) terminals AC280V / 10 sec. |
---|
Applicable standards | IEC 61010-1 CAT III 300V, CAT IV 150V Pollution degree 2 IEC 61010-031, IEC 61557-1, 5, IEC 61326-1 (EMC), IEC 60529 (IP54) |
---|
Power source | DC12V : sizeAA manganese dry battery (R6) × 8 (Auto power off: approx. 5 minutes) |
---|
Dimensions | 167(L) × 185(W) × 89(D) mm |
---|
Weight | approx. 900g (including batteries) |
---|

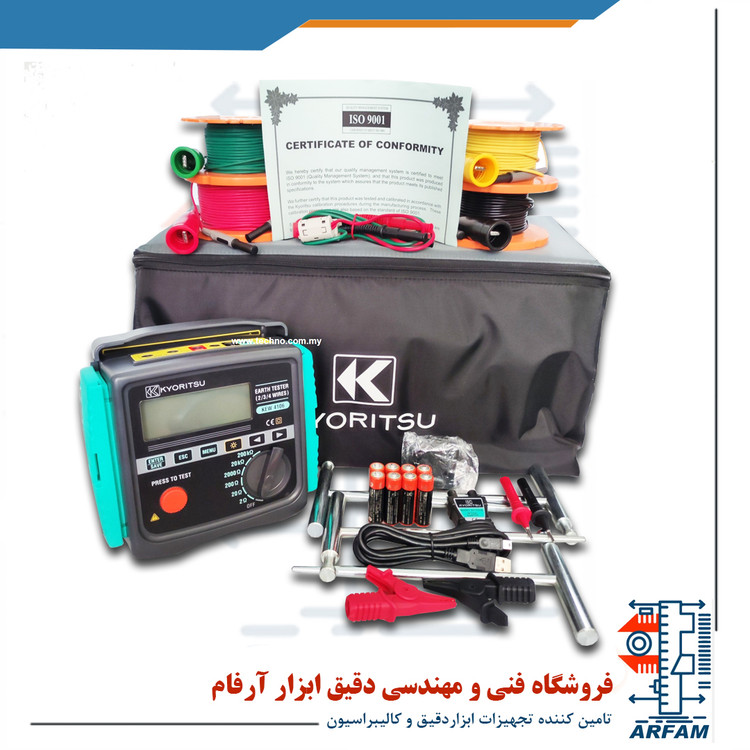

Accessories | 7229A (Earth precision measurement), 7238A (Simplified measurement test leads), 8032 (Auxiliary earth spikes [2 spiks/set])×2 sets (4 spikes in total), 8200-04 (Cord reel [4 pcs])×1 set, 8212-USB (USB adaptor with "KEW Report(Software)"), 9121 (Shoulder strap), 9125 (Carrying case), R6 × 8, Instruction manual, Calibration certificate |
---|
Optional | 8212-RS232C (RS232C adaptor with "KEW Report(Software)") |
---|
