قابلیت
کنترل ابعادی قطعات و اتصالات مورد جوشکاری آماده شده
اندازه گیری
عیوب احتمالی برروی سطح جوشها از نظر طول، عرض و عمق آنها
کنترل
هم سطح بودن یا نبودن قطعات قبل از مونتاژ وجوشکاری
توانایی اندازه گیری
عدم همتراز بودن سطح قبل از جوشکاری

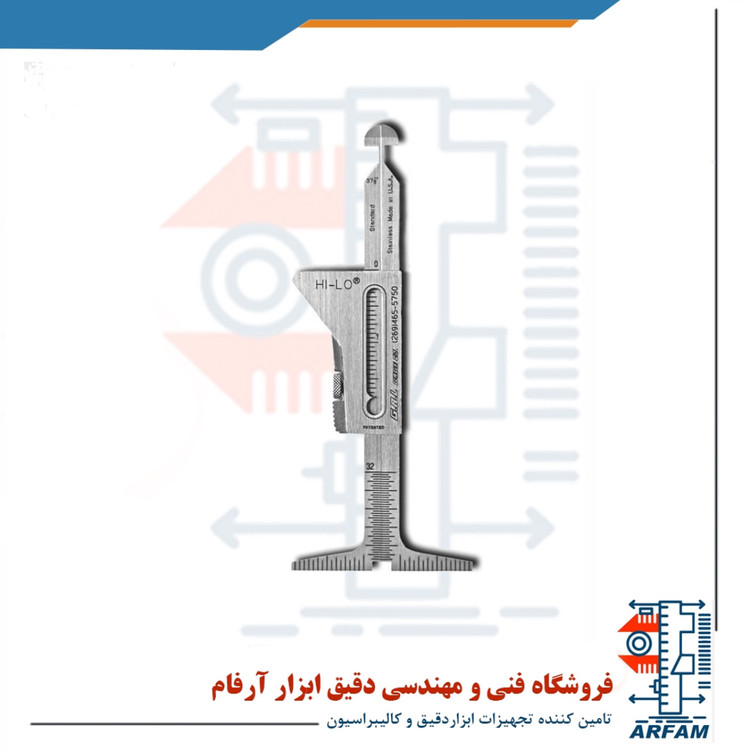

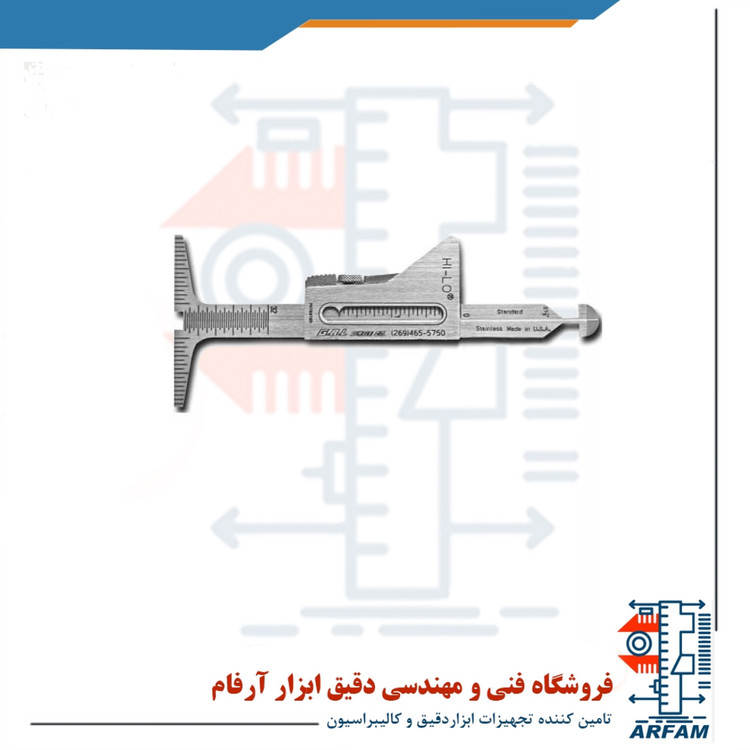

گیج هایلو دوبل گیج Double HI LO Welding Gage : هایلو گیج یک ابزار اندازهگیری است که برای اندازهگیری عدم همتراز بودن سطح قبل از جوشکاری استفاده میشود. این گیج میتواند برای ورق، روی لوله و داخل لوله استفاده شود.
وظیفه گیج های جوشکاری عبارت است از :
1- کنترل ابعادی قطعات و اتصالات مورد جوشکاری آماده شده
2- کنترل سطوح شیب دار پخ خورده ار نظر زاویه سطح شیب دار پخ خورده
3- کنترل فواصل لازم بین قطعات جهت مونتاژکاری آنها
4- کنترل هم سطح بودن یا نبودن قطعات قبل از مونتاژ وجوشکاری
5- کنترل واندازه گیری عیوب احتمالی برروی سطح جوشها از نظر طول، عرض و عمق آنها
The Hi-Lo Welding Gauge is a multipurpose and versatile gauge. As with many of our gauges, both Inch & Metric units of measurement are available directly on the gauge for dimensional verification.
With the Hi-Lo Gauge, you can measure:
* Internal misalignment after fit up
* Material thickness after fit up
* Verify 37-1/2 degree bevel angle
* Fit-up gap after fit-up
* Fillet weld leg length
* Butt weld reinforcement
We’ll start with an internal misalignment measurement.
First loosen the locking screw and insert the gauge tip into the fit up gap.
Now rotate the gauge 90 degrees and slide the gauge body until it comes in contact with the outside diameter of the pipe. This verifies that the gauge is square and the reading is correct.
Next, pull down the gauge until the internal alignment stops are snug against the inside of the pipes.
Read the misalignment on the scale. This misalignment measures 3/32 of one inch.
You can use the same procedure to measure pipe wall thickness after fit up.
البته گیجهای مورد استفاده بسیار متنوع می باشد. گاهی گیجی را برای یک منظور بکار میبرند و گاهی نیز گیجهایی که چندین کار می توانند انجام دهند استفاده می شود. آنچه که مهم است دسترسی به اهداف فوق می باشد و باید در این راستا ابزار مناسب مربوطه را تهیه نمود . گیج های معروف و اصلی عبارتند از :
گیج کمبریج , Cambridge gage , Cambridge Gauge , (کاملترین گیج بازرسی چشمی جوش ، که به گیج 8 کاره یا گیج 12 کاره هم معروف است)
گیج های لو ، گیج میس مچ ، Hi Lo Gage , Hi Lo Gauge , (گیج سنجش هم سطحی یا همترازی که برای ورق ، روی لوله ، و داخل لوله کاربرد دارد)
گیج تیپر ، گپ گیج , Taper Gage , Taper Gauge , Gap Gage , Gap Gaugi , (برای اندازه گیری شیار ریشه ، قبل از جوشکاری به کار میرود)
وایر گیج , Wire Gaga , Wire Gauge , (گیجی بسیار ساده و ارزان برای اندازه گیری قطر سیم و مفتول و مته و میله و …)
گیج آ دبلیو اس , AWS Gage , AWS Gauge , (گیجی با چندین کاربرد ، که اصلی ترین کاربرد آن اندازه گیری ساق و سایز جوش میباشد)
گیج دبلیو جی , WG Gage , WG Gauge , (یک گیج کوچک و جمع و جور ، با کاربردی مثل گیج AWS)
پیت گیج , Pit Gage , Pit Gauge , (گیج سنجش عمق سوختگی حاشیه جوش Undercut با دقت زیاد)
گیج وی واک , V-Vac Gage , V-Vac Gauge , (عماکردی کاملا مشابه پیت گیج ، با ظاهری متفاوت)
فیلت گیج , Filet Gage , Filet Gauge , (گیجی چند تکه برای اندازه گیری سایز جوشهای گوشه ای)
