گیج جوشکاری فیلت Fillet Welding Gauge | فروشگاه دقیق ابزار آرفام

اندازه

8/1 تا 1 اینچ

دقت اندازه گیری

0.005 میلیمتر

قابلیت اندازه گیری

تحدب و تقعر گرده جوش

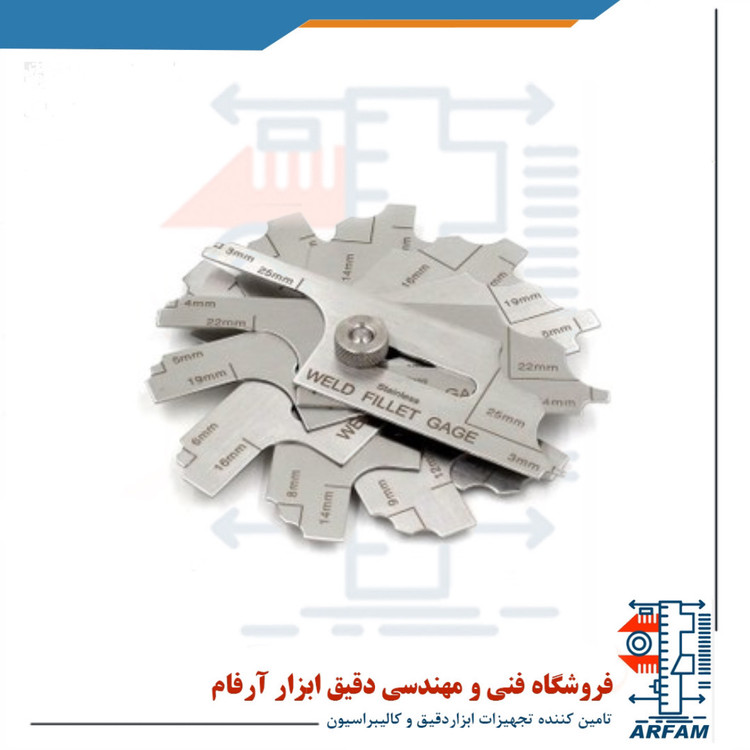

گیج جوشکاری فیلت

Fillet Welding Gauge

گیج جوشکاری فیلت Fillet Welding Gauge یکی از تجهیزاتی که معمولا در آزمایش بازرسی جوش چشمی به کار برده میشود گیج اندازه گیری اندازه گیری جوش فیلت میباشد. این گیج بیشتر برای اندازه گیری گرده جوش با اندازه 8/1 تا 1 اینچ به کار می رود. با این گیج ها همچنین می توان تحدب و تقعر گرده جوش را نیز اندازه گیری نمود .

Features

“Measure concave or convex fillet welds ranging in 1/8″” to 1″” in size”
Stainless steel construction to improve durability and prevent rust
Durable laser etched size marking with black ink fill for improved visibility
Precision cut smooth edges to prevent cuts during use

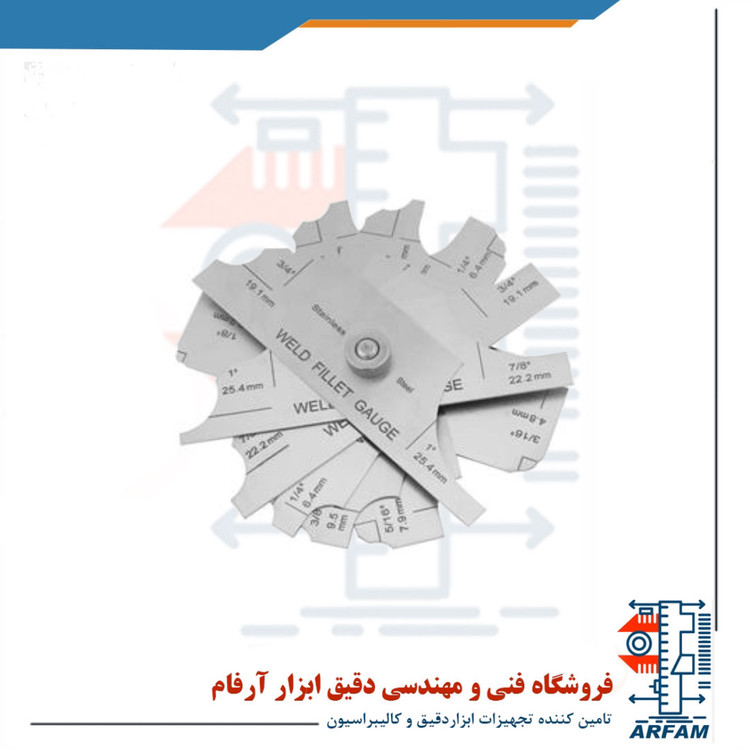

Fillet Weld Gauge

The Fillet Weld Gauge allows fast, accurate measurement of eleven (11) fillet weld sizes: 1/8″, 3/16″, g,(),,

1/4″, 5/16″, 3/8″, 7/16″, 1/2″, 5/8″, 3/4″, 7/8″, and 1″, and their metric equivalents, to determine weld sizes,

either concave or convex.

Each gauge blade is made of 1-1/4″ × 4″ stainless steel to resist rust and bending. Blades are deburred to remove rough edges. All sizes and numerals are engraved into the surface for easier reading

گیج جوشکاری FILLET

با استفاده از گیج جوشکاری FILLET می توانیم موارد زیر را اندازه گیری کنیم.

۱) کنترل سایز جوش گوشه‌ایی (محدب،مقعر،تخت)

چرا تست چشمی VT اولین و مهمترین تست غیرمخرب است؟!

بازرسی چشمی جوش ، اولین گام برای تست جوش است چرا که نیاز به تجهیرات زیادی ندارد و در بسیاری از مواقع با چشم غیر مسلح انجام می شود.

دلیل دیگر اهمیت تست چشمی این است که اگر یک جوش از تست VT مردود شود دیگر نیاز به انجام سایر تست های غیر مخرب جوش مانند PT ، UT ، MT و …. نیست . البتــــه که نباید طرف دوم قضیه را فراموش کرد چرا که اگر جوشی از نظر تست چشمی جوش قابل قبول بود نمی توانیم به صورت قطعی بیـان کنیم که این جوش بدون عیب است و نیاز به سایر تست های جوش هست تا از قابلیت اطمینان پذیری جوش مطمئن بشویم .
