گیج جوشکاری AWS

گیج جوشکاری AWS

AWS welding gauge

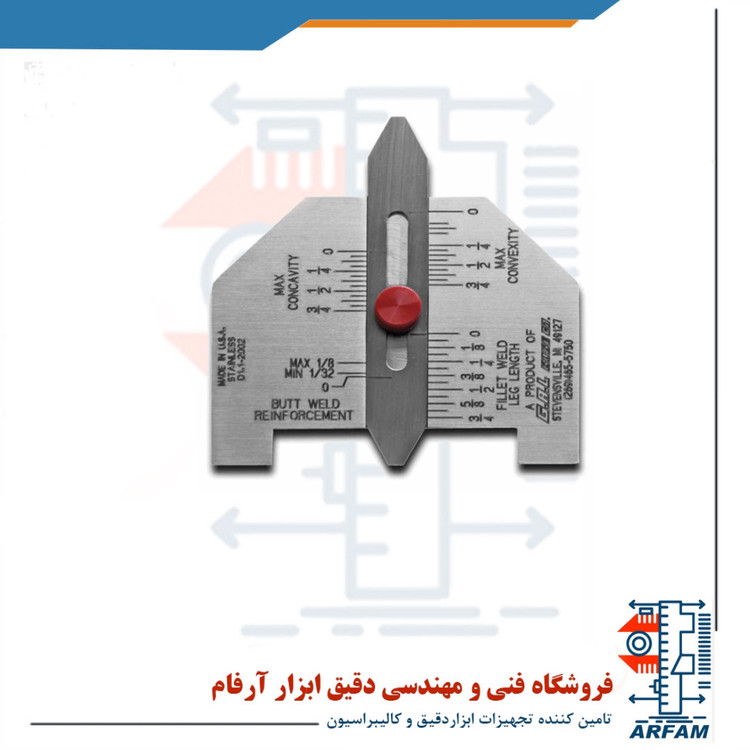

گیج AWS :Automatic Weld Size یکی دیگر از گیج های اندازه گیری جوش میباشد که در شکل زیر دیده می شود .

از این گیج برای تعین مشخصات جوش های گوشه ای و لبه ای می توان استفاده نمود. این گیج قادر به اندازه گیری سایر جوش فیلت،اندازه گلوگاه جوش ، ارتفاع گرده جوش و فاصله دهانه ریشه با اندازه های 8 و 3 میلیمتر میباشد



وظیفه کلی گیج های جوش عبارتند از:

کنترل ابعادی قطعات و اتصالات مورد جوشکاری آماده شده

کنترل سطوح شیب دار پخ خورده از نظر زاویه سطح شیبدار پخ خورده

کنترل فواصل لازم بین قطعات جهت مونتاژ کاری آنها



Check Reinforcement

Check the Throat of Fillet Weld

Determine the Leg Size of the Fillet Weld

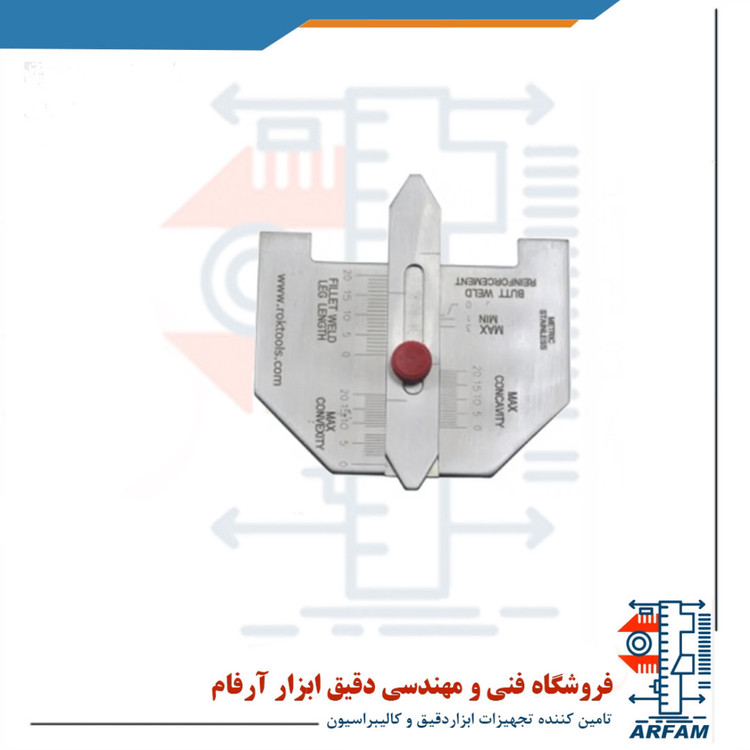

AWS Type Gauge

1- To Determine the size of Filler Weld –

• Place the gauge against the toe of the fillet weld and slide pointer out until it touches structures.
• Read size of the Fillet weld on the face of gauge as indicated by arrow

2- To check the Permissible Tolerance of Convexity

• After the size of a convex weld has been determined, Place the gauge against the structure abd slide pointer until it touches face of fillet weld
• The maximum convexity should not be greater than indicated by “Maximum Convexity Scale” as indicated by arrow for the size of fillet being checked

3-  To check the Permissible Tolerance of Concavity and Under fill

• Place gauge against structure and slide pointer out until it touches the face of the fillet weld
• If the pointer does not touch, the fillet requires additional weld metal

4- To check the Permissible Tolerance of Reinforcement

• Place gauge so that reinforcement will come between legs of gauge and slide pointer out until it touches the face of weld
