برند : MAGNAFLUX
دسته‌بندی : تجهیزات بازرسی غیرمخرب

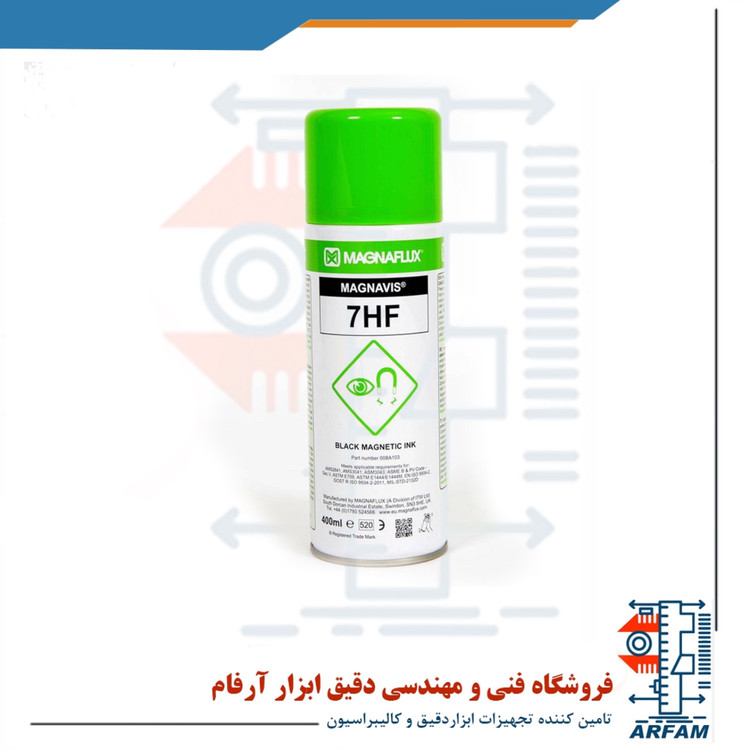

اسپری مشکیInk 7HF برند مگنافلاکس
قابلیت : تعیین محل عیوب سطحی و زیر سطحی
توانایی : شناسایی ترک های ریز و متوسط
شناسایی : انواع عیوب اعم از عیوب درگیر ، درزها ، ترک های انقباضی
قابل استفاده برای : بازرسی های نقطه ای
اسپری مشکیInk 7HF برند مگنافلاکس
Magnaflox brand Ink 7HF black spray
تست ذرات مغناطیسی MT یک روش آزمون غیرمخرب NDT برای تشخیص عیوب و ترک های سطح و زیر سطحی در مواد آهنی است . روش آزمون شامل استفاده از میدان مغناطیسی خارجی یا اعمال جریان الکتریکی در داخل ماده است که شار مغناطیسی را در مواد تولید می کند . سپس ذرات رنگی قابل مشاهده بر روی سطح تست با اسپری پاشیده می شوند . وجود عیوب سطح سطحی یا نزدیک به سطح در مواد ، موجب انحراف در شار مغناطیسی می شود که سبب نشت میدان مغناطیسی در عیوب می گردد.ذرات مغناطیسی بوسیله میدان سطح در عیوب جذب می شوند و به لبه های ترک ها و عیوب می چسبند و شکل عیوب را نشان می دهند .
اسپری ترکیبات تست ذرات مغناطیسی MT مگنافلاکس MAGNAFLUX MT Spray شامل اسپری رنگ سفید WCP2 و اسپری جوهر مشکی INK می باشد .
اسپری ذرات مغناطیسی با پایه نفتی برای ترک یابی به روش MT غیرفلورسنت ( مرئی ) مورد استفاده قرار می گیرد . اسپری جوهر مشکی 7HF به دلیل ساختار فشرده ذرات مغناطیسی ، نشانه های واضح و قوی از ترک و عیوب را فراهم می کند . اسپری تست MT برای تست میدان ، بازرسی های نقطه ای و مکان هایی که پردازش توده ای غیر عملی مناسب است زیرا الگوی گسترده برای پوشش دادن مناطق بزرگ برای بازرسی سریع تر در حین بازرسی لوله و سازه های بزرگ آسان می کند . اسپری ترک یاب 7HF اغلب با اسپری کنتراست سفید WCP2 برای بهبود کنتراست و افزایش حساسیت بازرسی استفاده می شود .
در آزمون تست ذرات مغناطیسی از دو نوع اسپری استفاده می شود. در آغاز اسپری White یا در اسپری مگنافلاکس wcp-2 را روی سطح اسپری کرده و با یوک تست mt قطعه را مغناطیسه می کنیم و در مرحله بعد اسپری مشکی یا INK را (7HF) بر روی قطعه اسپری کرده تا ترک ها و عیوب مشخص گردد.
این اسپری در قوطی 400 میلی لیتری است ، اورجینال ساخت انگلستان است . با گواهی و تاریخ مصرف معتبر ارائه میشود .
کاربرد ها اسپری اینک مشکی مگنافلاکس MAGNAFLUX 7hf :
تعیین محل عیوب سطحی و زیر سطحی
شناسایی ترک های ریز و متوسط
تست میدان
بازرسی های نقطه ای
بازرسی های در طول سرویس
قطعات ماشینی
سطوح سبک
نواحی دور از دسترس
شناسایی انواع عیوب اعم از عیوب درگیر ، درزها ، ترک های انقباضی ، پارگی ها ، تا شدگی ، پوسته شدن ، عیوب جوش ، عیوب فشاری و عیوب خستگی
Oil-Based Visible Magnetic Particle Suspension
7HF is an oil based ready to use black ink for wet method magnetic particle testing.The ink is used in conjunction with suitable magnetising equipment to locate fine surface and slightly subsurface discontinuities in ferrous materials.
Typical defects found include shrink cracks, welding defects, grinding cracks, quenching cracks and fatigue cracks. 7HF gives clear black indications when viewed in daylight.
A highly-sensitive oil-based magnetic particle aerosol for nonfluorescent (visible) wet method magnetic particle testing to locate fine and medium discontinuities on finished parts. 7HF provides clear, strong indications due to the heavy buildup of the highly magnetic particles.
The convenient aerosol packaging is ideal for field testing, spot inspections and places where bulk processing is impractical, and the wide spray pattern makes it easy to cover large areas for faster processing during remote inspections of tubing, piping and large structures.
7HF is often used with WCP-2 white contrast paint to improve contrast and inspection sensitivity.
Maximize indication detection
- Find indications of all shapes and sizes thanks to the smallest particle on the market
- Heavy buildup of highly magnetic particles around all leakage fields make for heavy-contrast indications, especially when used with WCP-2 white contrast paint
Features
|
|
