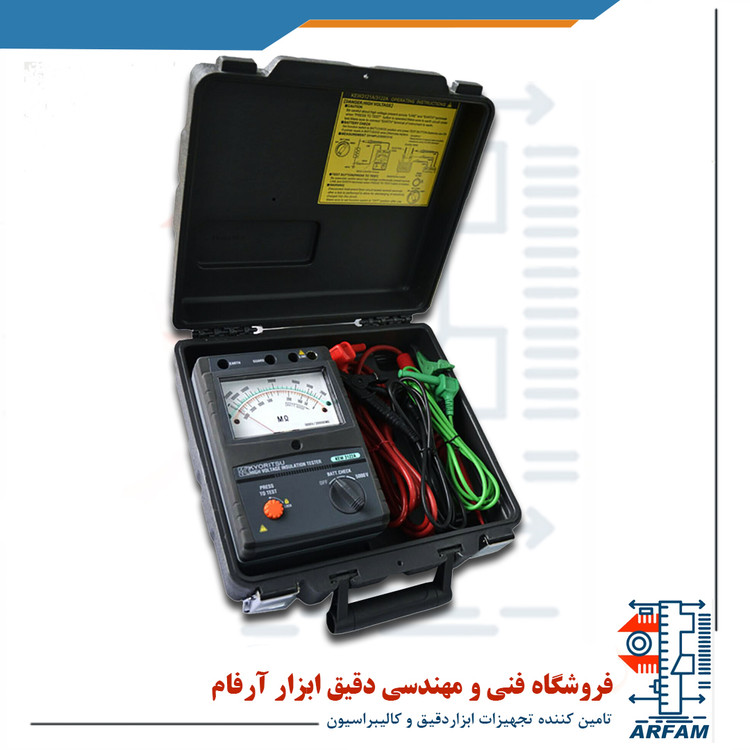

تستر مقاومت عایقی آنالوگ کیوریتسو مدل 3123A
Kyoritsu 3123A Analogue HV 5/10kV Insulation Tester
تستر مقاومت عایقی آنالوگ کیوریتسو 3123A Kyoritsu دارای دو سطح ولتاژ 5000 ولت و 10000 ولت می باشد. دقت اندازه گیری این دستگاه +_%5 مقدار خوانده شده در سیستم های ولتاژ بالا می باشد.
میگر 3123 دارای محدوده خودکار،مقیاس بالا و پایین بوده که با دو رنگ LED نمایش داده می شود. تستر عایقی وسیله ای برای اندازه گیری مقاومت های بسیار بزرگ معمولا” تا حد مگا و گیگا اهم ، که برای سنجش مقاومت عایقی کابل ها ، موتورها، ترانسفورماتورها و سایر تجهیزات الکتریکی استفاده می شود. برای اندازه گیری چنین مقاومت هایی معمولا” به ولتاژ زیادی نیاز است و بسته به نوع دستگاه از 1000 ولت تا 12000 ولت در دستگاه های کیوریتسو وجود دارد.
مشخصات فنی تستر مقاومت عایقی آنالوگ کیوریتسو مدل 3123A
طراحی مقاوم
ولتاژ تست از سطح 5000 ولت تا 10000 ولت
قابلیت شارژ خودکار
DC Test Voltage | 5000/10000V |
---|
Measuring ranges<br>(automatic change) | 5GΩ/200GΩ (Auto-ranging) (5000V) 10GΩ/400GΩ (Auto-ranging) (10000V) |
---|
First effective measuring range | 0.2 - 100GΩ (5000V) 0.4 - 200GΩ (10000V) |
---|
Accuracy | ± 5% rdg |
---|
Other ranges accuracy | ±10% rdg or 0.5% of scale length |
---|
General
Power source | R6 (AA) (1.5V) × 8 |
---|
Dimensions | 200 (L) × 140 (W) × 80 (D) mm |
---|
Weight | approx. 1kg |
---|
Included Accessories | 7165A (Line probe) (3m) 7224A (Earth cord) (1.5m) 7225A (Guard code) (1.5m) 8019 (Hook type prod) 9158 (Hard case) R6 (AA) × 8 Instruction manual |
---|
Optional Accessories | 7168A (Line probe with aligator clip) 8324 (Adaptor for recorder) 7253 (Longer Line probe with alligator clip) (15m) |
---|
