بور گیج اینسایز 60 - 35 میلی متر مدل 2322-60A

بور گیج اینسایز 60 - 35 میلی متر مدل 2322-60A

Insize Bore gauge 2322-60A

مشخصات محصول

•لوازم تخصصی با کیفیت برند اینسایز تحت لیسانس اتریش

•گیج اندازه گیر سیلندر با دامنه اندازه گیری 35 تا 60 میلی متر

•دارای پین های تولید شده از جنس سرامیک سخت کاری شده

•دقت بالا در سنجش قطر داخلی 0.018± میلی‌ متر

•قابلیت تعویض آسان و سریع میله و پین اندازه گیری

•میزان عمق اندازه گیری 141 میلی متر

•بدنه و میله از جنس فولاد ضد زنگ مرغوب

•دسته ارگونومیک با روکش ضد لغزش

•ضمانت اصالت و سلامت فیزیکی کالا

•ضمانت تعویض در صورت کالیبره نشدن

توضیحات کالا

معرفی و مشخصات بور گیج اینسایز 60 - 35 میلی متر مدل 2322-60A

ابزارهای دقیق زیادی در صنعت برای اندازه گیری قسمت های مختلف داخلی و خارجی قطعات و سطوح وجود دارد. از گونیا و کولیس و میکرومتر گرفته تا محصولات تخصصی تر و پیچیده تر مثل زاویه سنج، شیب سنج و ... و البته بورگیج که یکی دیگر از این کالاهای صنعتی است. گیج سیلندر یا Bore Gage ابزاری برای گرفتن ابعاد و فهمیدن دقیق قطر داخلی سطوح گرد چوبی، فلزی، پلاستیکی و غیره ... است. به طور مثال بلبرینگ، سیلندر، گلویی های چوبی و به طور کلی قطر داخلی هر نوع استوانه و حلقه های کوتاه و بلند را می توان با این دستگاه ها اندازه گرفت. کولیس و میکرومتر داخل سنج نیز همین کار را می کنند اما بور گیج این پروسه را سریع تر انجام داده و قابلیت اندازه گیری چند نقطه مختلف و در عین حال دسترسی راحت به عمق گلویی را فراهم می آورد. نیز وجود دارد. با گیج سیلندر می توان بطور همزمان قسمت بالایی و سر، وسط و ته یک سیلندر و استوانه بلند را خیلی سریع اندازه گرفت و عملیات فهمیدن صاف و ناصاف بودن تمام سطح یک سیلندر را در مدت زمان خیلی کمی مشخص کرد. از محصولات محبوب و پر فروش این گروه می توان به بور گیج اینسایز 2322-60A اشاره کرد که در ادامه نگاهی به آن کرده ایم.



‌



بررسی ظاهر و شکل گیج سیلندر اینسایز سایز 60 - 35 میلی متر مدل 60-2322 A

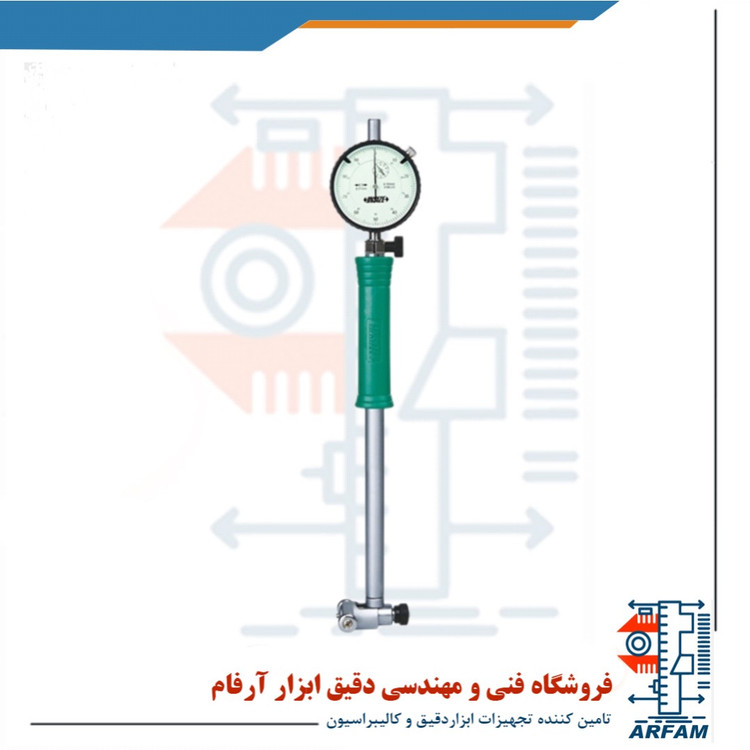

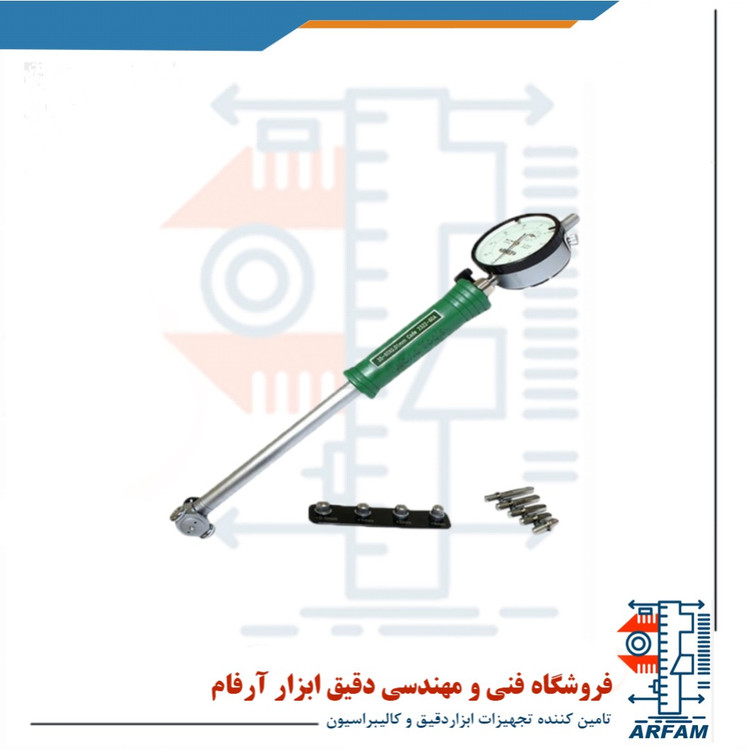

با باز کردن بسته و جعبه این محصول متوجه ساخت زیبا و استحکام قطعات آن می شویم. برخوردار است. خود دستگاه از میله ای بلند یکپارچه فولادی تشکیل شده که به دسته ارگونومیک با لایه پلیمر و در قسمت بالایی نیز به یک ساعت اندیکاتور عقربه ای مجهز شده است. قسمت انتهایی و کاری دستگاه که به داخل سطوح استوانه نفوذ می کند دارای سری و پین قابل تعویض گیج بوده که با کمک پیچ باز و بست براحتی می توان پروسه جایگزینی پین اندازه گیری را انجام داد. به همراه این بور گیج سرهای اضافه با اندازه های کوچک تا بزرگ در جعبه چیده شده و رینگ های کوچک نیز برای تعیین و تنظیم فواصل خیلی ریز و میلی متر وجود دارد. نوک پین ها از سرامیک سخت کاری شده بوده و عمر مفید بسیار بالایی دارد. طراحی هوشمند دسته با صفحه دیال ساعتی دارای زمینه سپید و اعداد سیاه خوانش راحتی خواهد داشت و عقربه نیز به خوبی دیده می شود.

تحلیل مشخصات فنی بور گیج INSIZE 2322-60A

ظرفیت اندازه گیری این محصول بین 35 تا 60 میلی متر بوده و به کمک میله ها یا سوزن های داخل جعبه میتوان اندازه مورد نظر کاربر را روی دستگاه وصل کرد. صفحه ساعتی ساده آن تقسیم بندی 0.01 میلی متر استانداد داشته و ظرفیت اندازه گیری صفحه 10 میلی متر به طرف چپ و راست است. دقت 0.018 میلی متر این بور گیج بسیار عالی بوده و مقدار تکرار پذیری آن برابر با 0.003 میلی متر است. میزان عمق اندازه گیری یا همان طول میله برابر با 141 میلی متر، فاصله مرکز میله تا نوک پین 22 میلی متر، شعاع فک 9 میلی متر، قطر میله 12.8 و قطر فک به اندازه 13 میلی متر ساخته شده است. ضمن اینکه فاصله بین دو فک برابر با 26 میلی متر می باشد.



‌



برخی ویژگی های بور گیج اینسایز 60 - 35 میلی متر مدل 2322-60A

وزن سبک بوده و در کنار امکان کار طولانی مدت هیچ مشکلی برای کاربر ایجاد نمی کند و ساخت با کیفیت و روان بودن پین ها به همراه دقت بالا در اندازه گیری این بور گیج عالی است. عملیات سنجش اندازه بسیار سریع بوده و قابلیت نصب لوازم جانبی رینگ تنظیم و دسته اضافه بلندتر هم در این محصول قرار گرفته است. پین و نوک سرامیکی با نفوذ روان و راحت در تمام سوطح داخلی از هر جنس به علاوه طراحی ارگونومیک باعث شده تا بور گیج اینسایز 50 - 160 میلی متر مدل Insize 2322-160A به یکی از محصولات پر فروش ابزار دقیق در کشور تبدیل شود.
