برند : HUATEC
دستهبندی : تجهیزات بازرسی غیرمخرب

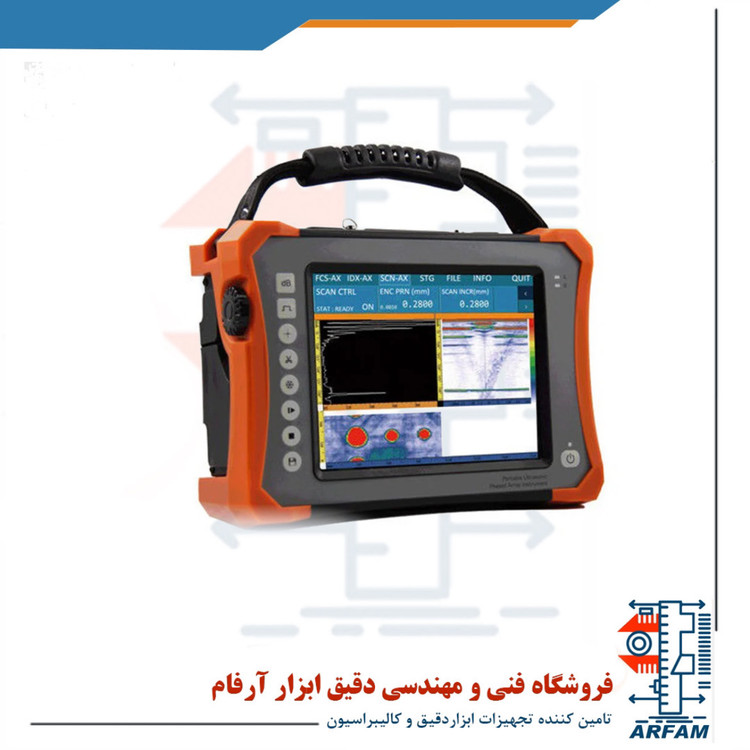

عیب یاب اولتراسونیک حرفه ای برند هوآتک مدل HUATEC HPA-500
Phased Array Flaw Detector HUATEC HPA-500
برچسب‌ها:
اندازه گیر ولتاژ : +/- 45 تا +/- 100 ولت
نرخ نمونه برداری : 125 MHz و 200 MHz
پهنای باند : 0.5 MHz تا 19 MHz
پشتیبانی از حالت های : L-Scan، S-Scan، L-C-Scan، S-C-Scan، Butt-Weld، Crank-Shaft، Pipeline، TOFD و UT
عیب یاب اولتراسونیک حرفه ای برند هوآتک مدل HUATEC HPA-500
Phased Array Flaw Detector HUATEC HPA-500
این دستگاه می تواند ولتاژ را در رنج +/- 45 تا +/- 100 ولت و 75- تا 250- ولت و فرکانس را در رنج های 50 Hz تا 10 kHz و 50 Hz تا 5 kHz و پهنای Pulse را در رنج 20 تا 800 ns اندازه گیری کند. نرخ نمونه برداری این عیب یاب اولتراسونیک 125 MHz و 200 MHz بوده و پهنای باند آن 0.5 MHz تا 19 MHz می باشد. از دیگر ویژگی های عیب یاب اولتراسونیک هوآتک HUATEC HPA-500 می توان به پشتیبانی از حالت های اندازه گیری L-Scan، S-Scan، L-C-Scan، S-C-Scan، Butt-Weld، Crank-Shaft، Pipeline، TOFD و UT، کالیبراسیون در دو حالت ACG و TCG، شبیه ساز 3D، تجزیه و تحلیل تصاویر و صفحه نمایش LCD لمسی اشاره کرد.
این دستگاه از منبع انرژی 100 تا 240 ولتی AC و 12 ولتی DC تغذیه می کند. ابعاد این دستگاه 284*202*95 میلی متر بوده و وزنی در حدود 3.5 کیلوگرم (با در نظر گرفتن وزن باتری) دارد. همچنین طول عمر مفید باتری این دستگاه در حدود 6 ساعت می باشد.
از ویژگی ها و مشخصات کلی عیب یاب اولتراسونیک هوآتک HUATEC HPA-500 می توان به صفحه نمایش 11 اینچی TFT با رزولوشن 800*600 پیکسل، پشتیبانی از کابل USB 2.0، HDMI و LAN، پشتیبانی از شبکه WiFi، حافظه ی داخلی با فضای ذخیره سازی 16 گیگابایت، پشتیبانی از حافظه ی خارجی تا 32 گیگابایت، پشتیبانی از زبان انگلیسی و بهره مندی از گواهی IP54 اشاره گرد.
مشخصات فنی و عملکردی عیب یاب اولتراسونیک هوآتک HUATEC HPA-500 :
این دستگاه می تواند ولتاژ را در رنج +/- 45 تا +/- 100 ولت و 75- تا 250- ولت و فرکانس را در رنج های 50 Hz تا 10 kHz و 50 Hz تا 5 kHz و پهنای Pulse را در رنج 20 تا 800 ns اندازه گیری کند. نرخ نمونه برداری این عیب یاب اولتراسونیک 125 MHz و 200 MHz بوده و پهنای باند آن 0.5 MHz تا 19 MHz می باشد.
از دیگر ویژگی ها و مشخصات فنی و عملکردی عیب یاب اولتراسونیک هوآتک HUATEC HPA-500 می توان به توان راه اندازی 24 واتی، تاخیر 2.5 ثانیه ای، تاخیر Rx در رنج 0 تا 40 میکرو ثانیه ای و L-Scan و S-Scan در دامنه 89- تا 89 درجه سانتی گراد اشاره کرد.
Phased Array Flaw Detector NDT Ultrasonic Equipment Ultrasound Flaw Detector HPA-500
Introduction
HPA-500 is a portable 64-CH phased array ultrasonic flaw detector originally developed by HUATEC. It is water-proof and oil-proof , fan-free and with touch screen. Whole-process data logging, innovative phased array probes and inspection methods being the advantages, this model guarantees superior performance and support, which makes it among the best of its kind for high C/P ratio.
Main Function
★ File & Entry Management System for Flexible Bridging between setting (Focal Law & Model), Calibration and Inspection
★ Modular Configuration: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft , Pipeline, TOFD, UT(Conventional),
★ 3D Simulation Model
★ Image analysis

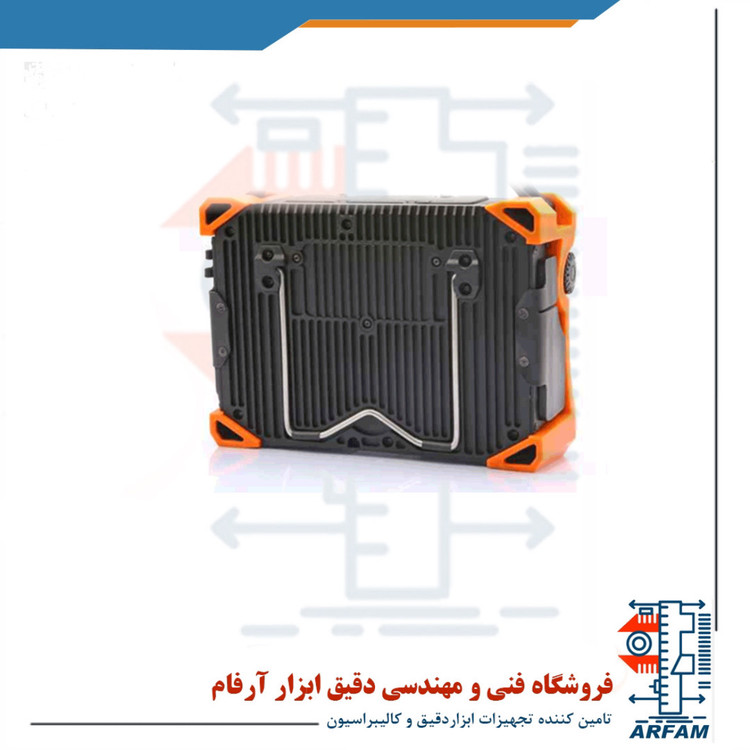

★ Natural Structure of Heat Dissipation
★ Dynamic Depth Focusing (DDF)
★ Smooth Filtering
★ Touch Screen
★ ACG Calibration
★ TCG Calibration
