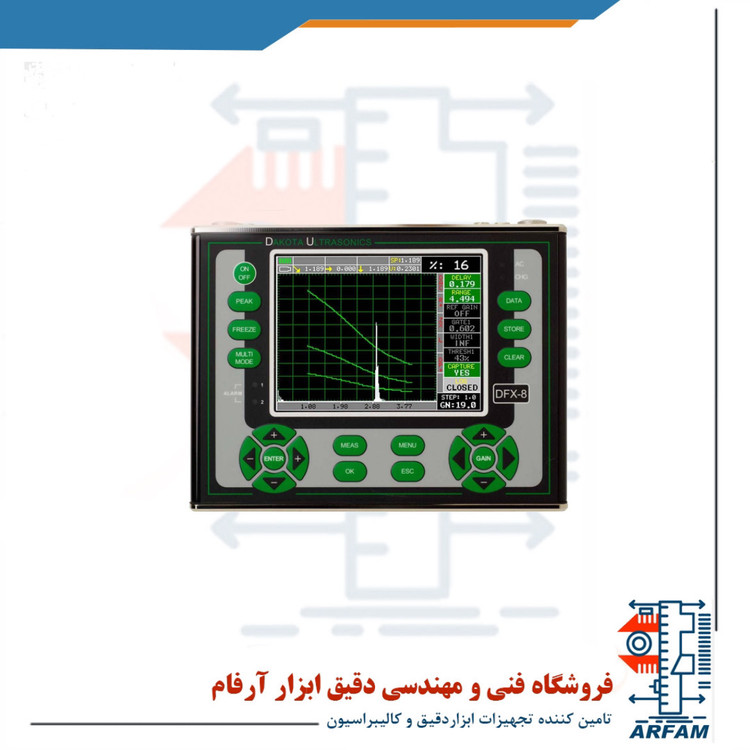

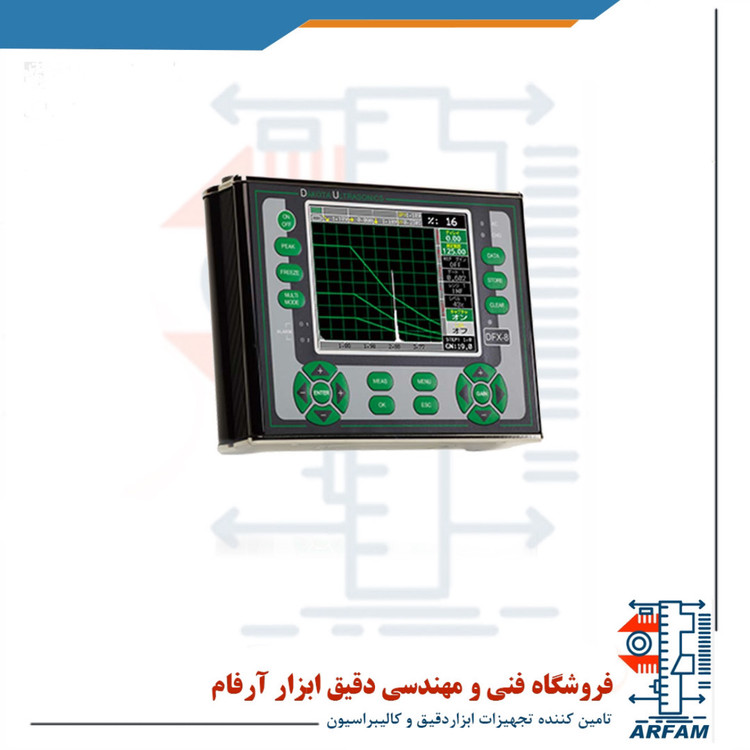

دستگاه عیب یاب اولتراسونیک برند داکوتا مدل DAKOTA DFX-8

دستگاه عیب یاب اولتراسونیک برند داکوتا مدل DAKOTA DFX-8

Flaw Detector & Coating Thickness Gauge DAKOTA DFX-8

رنج اندازه گیری رسیور این دستگاه بین 0 تا 110 دسی بل با رزولوشن 0.2 دسی بل بوده و مقاومت آن 50، 75، 100، 300، 600 و 1500 اهم می باشد. همچنین پهنای باند Pulse این دستگاه بین 40 تا 400 ns و ولتاژ آن بین 1100 تا 200 ولت می باشد. این دستگاه می تواند تندی را در رنج 0.01 تا 63300 اینچ بر میکرو ثانیه (256 تا 16000 متر بر ثانیه) اندازه گیری کند. از دیگر ویژگی های دستگاه عیب یاب اولتراسونیک داکوتا DAKOTA DFX-8 می توان به صفحه نمایش رنگی TFT با رزولوشن 320*24 پیکسل و ابعاد 115.2*86.4 میلی متر (4.54*3.5 اینچ)، پشتیبانی از 16 پالت رنگی، نرخ بروزسازی 60 Hz صفحه نمایش، بهره مندی از گواهی IP65، پشتیبانی از کابل USB، پشتیبانی از رابط اتصال به کامپیوتر RS232، حافظه ی داخلی 4 گیگابایتی، پشتیبانی از حافظه ی خارجی تا 64 گیگابایت، نگهداری داده های اندازه گیری شده بر روی صفحه نمایش و نمایش، ذخیره و نگهداری مقدار حداکثری داده های اندازه گیری شده اشاره کرد.

این دستگاه از یک منبع انرژی 10.8 ولتی با طول عمر 18 ساعتی تغذیه کرده و به 6 باتری 1.5 ولتی کمکی آلکالین سایز AA مجهز شده است. ابعاد این دستگاه 216*165*70 میلی متر (8.5*6.5*2.5 اینچ) بوده و وزن آن با در نظر گرفتن وزن باتری ها در حدود 2.04 کیلوگرم (4.5 پوند) می باشد. همچنین این دستگاه از آداپتور 100 تا 240 VAC نیز پشتیبانی می کند.

از دیگر ویژگی ها و مشخصات کلی دستگاه عیب یاب اولتراسونیک داکوتا DAKOTA DFX-8 می توان به صفحه نمایش رنگی TFT با رزولوشن 320*24 پیکسل و ابعاد 115.2*86.4 میلی متر (4.54*3.5 اینچ)، پشتیبانی از 16 پالت رنگی، نرخ بروزسازی 60 Hz صفحه نمایش، بهره مندی از گواهی IP65، پشتیبانی از کابل USB، پشتیبانی از رابط اتصال به کامپیوتر RS232، حافظه ی داخلی 4 گیگابایتی، پشتیبانی از حافظه ی خارجی تا 64 گیگابایت، نگهداری داده های اندازه گیری شده بر روی صفحه نمایش و نمایش، ذخیره و نگهداری مقدار حداکثری داده های اندازه گیری شده اشاره کرد.

مشخصات فنی و عملکردی دستگاه عیب یاب اولتراسونیک داکوتا DAKOTA DFX-8 :

رنج اندازه گیری رسیور این دستگاه بین 0 تا 110 دسی بل با رزولوشن 0.2 دسی بل بوده و مقاومت آن 50، 75، 100، 300، 600 و 1500 اهم می باشد. همچنین پهنای باند Pulse این دستگاه بین 40 تا 400 ns و ولتاژ آن بین 1100 تا 200 ولت می باشد. این دستگاه می تواند تندی را در رنج 0.01 تا 63300 اینچ بر میکرو ثانیه (256 تا 16000 متر بر ثانیه) اندازه گیری کند.

از دیگر ویژگی ها و مشخصات فنی و عملکردی دستگاه عیب یاب اولتراسونیک داکوتا DAKOTA DFX-8 می توان به کالیبراسیون خودکار، پشتیانی از سه واحد میلی متر، اینچ و میکرو ثانیه و دامنه تست 0 تا 0.076 اینچ (0 تا 1.93 میلی متر) و 0 تا 1200 اینچ (0 تا 30480 میلی متر) اشاره کرد.

ویژگی های دستگاه عیب یاب التراسونیک DFX-8 DAKOTA :

• سایز و ابعاد 216*165*70 mm
• وزن 4 کیلوگرم
• رنج دمای کار 10- الی +60 درجه سانتیگراد
• مطابقت با استاندارد IP65 (مقوم در برابر رطوبت،گرد و غبار)

  Key Features:

  American made and supported.
  Economically priced
  Great performance as either a flaw detector or thickness gauge
  Rugged aluminum housing (not plastic)
  Highly reliable
  Backup battery compartment – uses “AA”

  Flaw Detector Features:
  TRIG: Trigonometric display of beam path, depth. surface distance and curved surface correction
  DAC: Up to 8 points DAC curve:
  Reference: -2, -6, -10 (-6/-12), (-6/-14) and (-2/-6/-10) dB
  Amplitude displayed in %DAC, dB or %FSH.
  AWS: Automatic defect sizing in accordance with AWS D1.1.
  AVG / DGS: Automatic defect sizing using probe data
  Storage: up to 64 custom setups
  TCG: Time corrected gain. 50 dB dynamic range, up to 8 points for curve definition.
  Measurement Mode: Pulse-Echo (P-E) measures from 0.025 inches to 100 ft (0.63mm to 3048 cm)
  Auto-Calibration: Provides automatic calibration with two reference points.
  Detection Modes: Zero Crossing, Flank and Peak
  Display Freeze: Holds current waveform on screen
  Peak Memory: Captures peak signal amplitude

  Thickness Gauge Features:
  Pulse-Echo Mode (P-E) – (Pit & Flaw Detection)
  Pulse-Echo Coating Mode (PECT) – (Material, Coating, Pit & Flaw Detection)
  Pulse-Echo Temperature Compensation Mode (PETP) – (Pit & Flaw Detection) Auto temperature compensation
  Echo-Echo Mode (E-E) – (Thru Paint & Coatings)
  Echo-Echo Verify (E-EV) – (Thru Paint & Coatings)
  Coating Only Mode (CT) – (Coating Thickness)
  Measures from 0.0005 to 0.100 inches
  One and two point calibration options for material and coating
  Auto probe zero, recognition and temperature compensation
  High speed scan up to 50 readings per second
  Audible alarm with hi / lo limits
  Built in differential mode for QC inspections
  64 custom setup configurations
