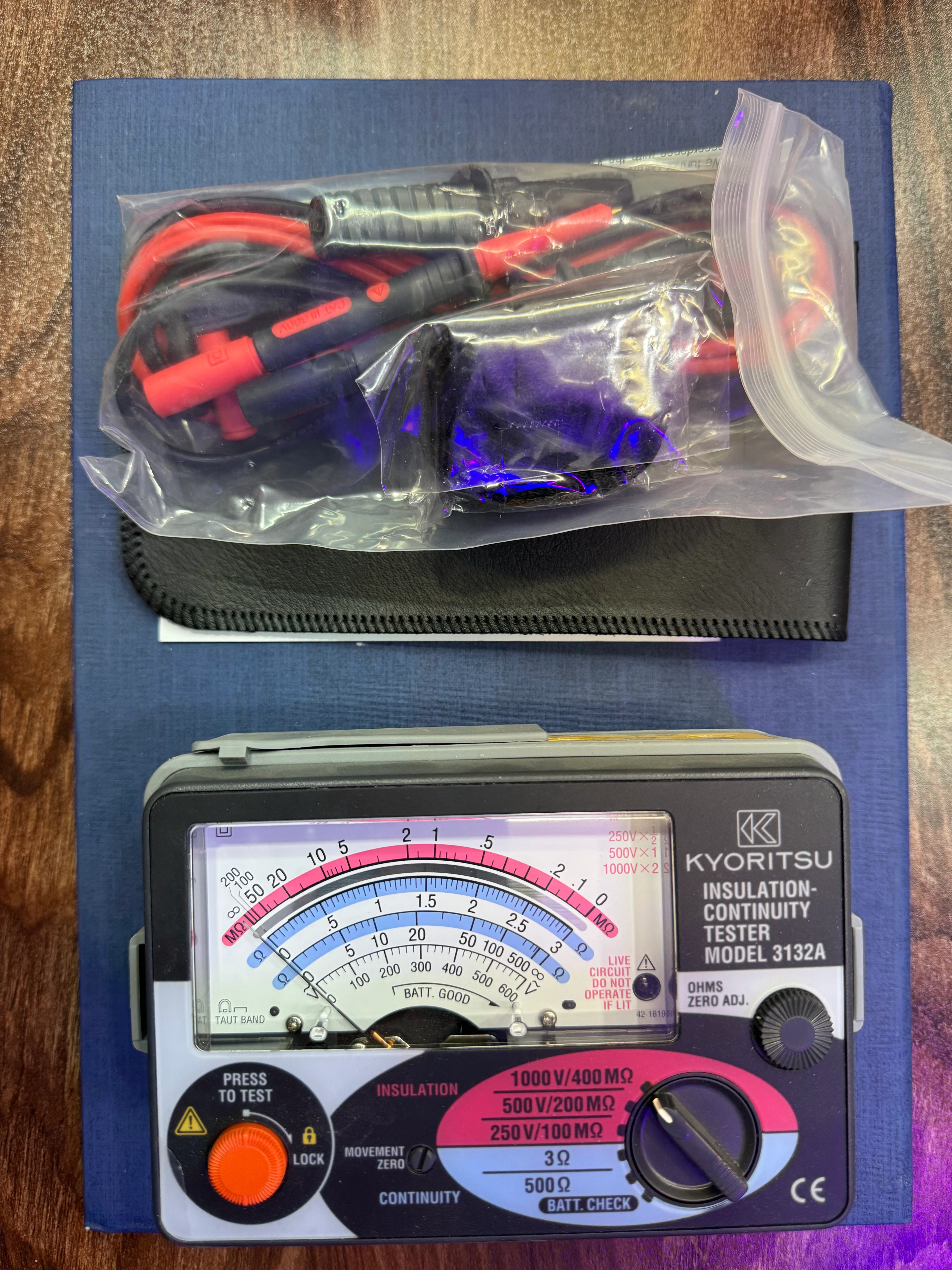

تستر مقاومت عایقی آنالوگ کیوریتسیو مدل 3132A
Kyoritsu 3132A Analog Insulation/Continuity Tester
تستر مقاومت عایقی آنالوگ کیوریتسو 3132A Kyoritsu دارای بدنه مقاوم در برابر نفوذ قطرات آب و گرد و غبار با IP54 می باشد. تستر عایقی آنالوگ 3132A ساخت کیوریتسو ژاپن بوده که در سه رنج ولتاژی 250/500 و 1000 ولت میتواند مقاومت عایقی را اندازه گیری نماید. پس از اتمام تست و اندازه گیری ، شارژ ذخیره شده در مدار تحت آزمایش به صورت خودکار دشارژ می شود.تستر پیوستگی و عایقی 1000 ولت کیوریتسو KYORITSU 3132A را می توان جهت تست عایقی در کابل ها ، موتور ها ، ژنراتور ها ، ترانسفورماتورها و … استفاده کرد.دقت بالا و مقاوم بودن تجهیزات کیوریتسو از ویژگی های مهم و بارز این کمپانی بشمار می آید و تکنسین ها و مهندسین ایرانی با این نام ژاپنی آشنا هستند. میگر آنالوگ ، تستر مقاومت عایقی ، تستر پیوستگی عقربه ای و … از دیگر نام های کیوریتسو KYORITSU 3132A می باشد.
مشخصات فنی تستر مقاومت عایقی آنالوگ کیوریتسیو مدل 3132A
• دارای سه سطح ولتاژ 250/500 و 1000 ولت
• جریان نامی 1 میلی آمپر DC (حداقل).
• تخلیه اتوماتیک ظرفیت خازنی مدار.
• اندازه گیری جریان در تست پیوستگی تا 200 میلی آمپر
Test voltage | 250V/500V/1000V |
---|
Measuring ranges<br>(Mid-scale value) | 100MΩ/200MΩ/400MΩ (1MΩ) (2MΩ) (4MΩ) |
---|
Output voltage on open circuit | Rated test voltage+20%, -0% |
---|
Nominal current | 1mA DC min. |
---|
Output short circuit current | 1 - 2mA DC |
---|
Accuracy | 0.1 - 10MΩ/0.2 - 20MΩ/0.4 - 40MΩ (Accuracy Guaranteed Ranges) ±5% of indicated value |
---|
Continuity
Measuring ranges<br>(Mid-scale value) | 3Ω/500Ω (1.5Ω) / (20Ω) |
---|
Output voltage on open circuit | 4.1V DC approx. |
---|
Measuring current | 210mA DC min. |
---|
Accuracy | ±1.5% of scale length |
---|
AC Voltage
AC Voltage | 0 - 600V AC |
---|
Accuracy | ±5% of scale length |
---|
General
Safety Standard | IEC 61010-1 CAT III 600V Pollution Degree 2 IEC 61010-2-031 IEC 61557-1/2/4 |
---|
IP Rating | IEC 60529-IP54 |
---|
EMC Standard | IEC 61326-1 |
---|
Power source | R6 (AA) (1.5V) × 6 |
---|
Dimensions | 106(L) × 160(W) × 72(D)mm |
---|
Weight | 560g approx. |
---|
Included Accessories | 7122B (Test leads) Pouch for test leads 8923 (F500mA/600V fuse) × 2 R6 (AA) × 6 9121 (Shoulder Strap) Instruction Manual |
---|
