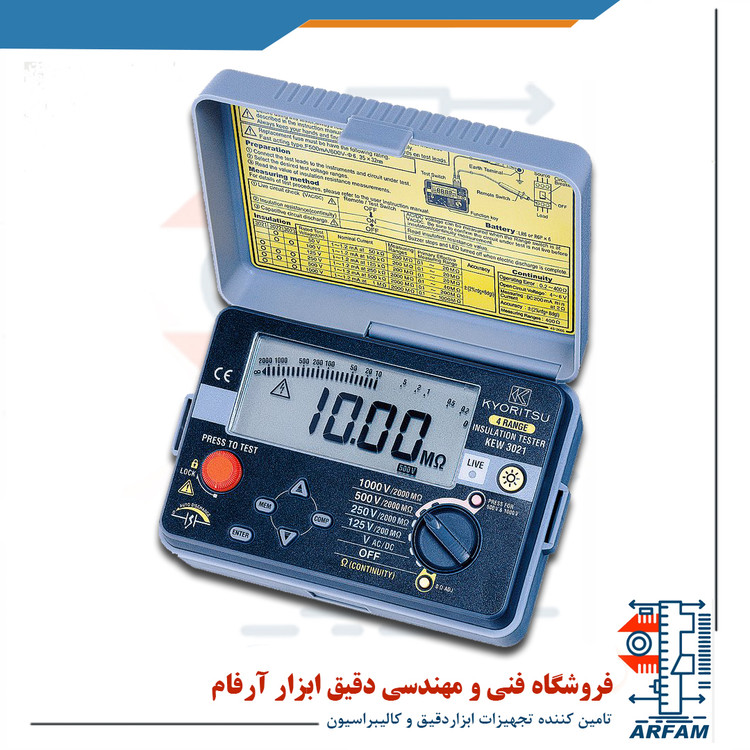

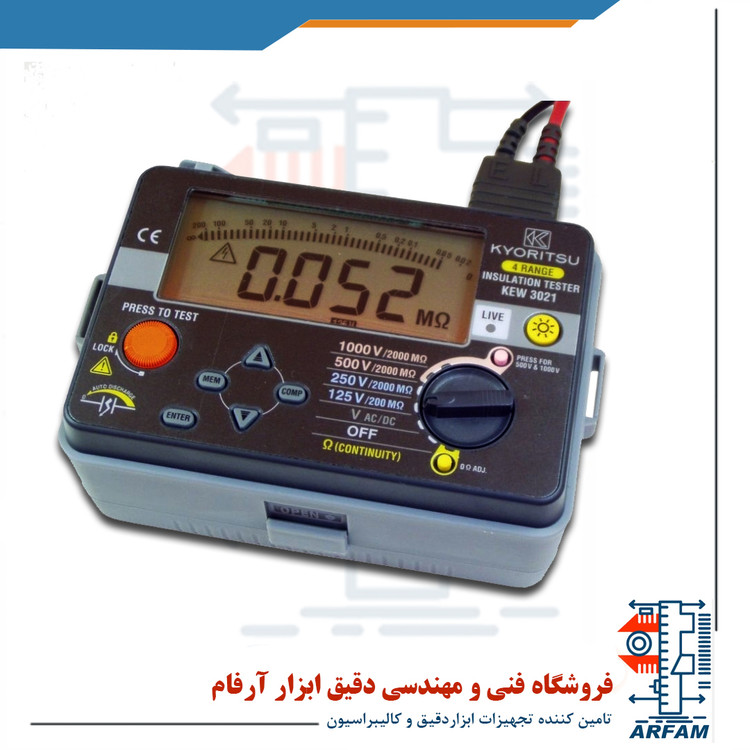

تستر مقاومت عایقی دیجیتال کیوریتسیو مدل 3021
Kyoritsu 3021 Insulation Resistance and Continuity Tester
برند:KYORITSU
0
مشخصات
قابلیت
تست اتصال کوتاه
تست عایقی در 4 محدوده ولتاژ
125-250-500 و 1000 ولت
توضیحات
تستر مقاومت عایقی دیجیتال کیوریتسیو مدل 3021
Kyoritsu 3021 Insulation Resistance and Continuity Tester
تستر مقاومت عایقی دیجیتال کیوریتسو 3021 Kyoritsu دستگاهی جهت بررسی عایق و اندازه گیری مقاومت عایقی است. تستر عایقی وسیله ای برای اندازه گیری مقاومت های بسیار بزرگ معمولا” تا حد مگا و گیگا اهم که برای سنجش مقاومت عایقی کابل ها، موتورها، ترانسفورماتورها،ژنراتورها و سایر تجهیزات الکتریکی استفاده می شود. برای اندازه گیری چنین مقاومت هایی معمولا” به ولتاژ زیادی نیاز است و بسته به نوع دستگاه از 1000 ولت تا 12000 ولت در دستگاه های کیوریتسو وجود دارد. مقاومت عایقی به نسبت ولتاژ به جریان عبوری از یک عایق هنگامیکه تحت تاثیر ولتاژ DC قرار می گیرد اتلاف می شود. این دستگاه قابلیت اندازه گیری در 4 سطح ولتاژ 125 ، 250 ، 500 و 1000 ولت می باشد. همچنین تست پیوستگی از دیگر ویژگی های بارز این دستگاه است.
مشخصات فنی تستر مقاومت عایقی دیجیتال کیوریتسیو مدل 3021
_ تست عایقی در 4 محدوده ولتاژ 125-250-500 و 1000 ولت
_ تست اتصال کوتاه
_ اندازه گیری ولتاژ AC
_ جریان 200mA در تست اتصال کوتاه
_ دارای تابع مقایسه کننده با نتایج Pass/Fail و صدای بازر (Buzzer)
_ ظرفیت حافظه تا 99 داده
_ صفحه نمایش با نور پس زمینه جهت قرائت آسان در محیط های تاریک
| Test voltage | 125/250/500/1000V |
|---|---|
| Measuring range<br>(Auto range) | 4.000/40.00/200.0MΩ(125V) 4.000/40.00/400.0/2000MΩ(250/500/1000V) |
| First effective measuring range | 0.2 - 20MΩ (125V) 0.2 - 40MΩ (250V) 0.2 - 200MΩ (500V) 0.2 - 1000MΩ (1000V) |
| Mid-scale value | 5MΩ (125/250V) 50MΩ (500V/1000V) |
| Accuracy | ±2%rdg±6dgt |
| Second effective measuring range lower | 0.110 - 0.199MΩ |
| Second effective measuring range upper | 20.01 - 200.0MΩ (125V) 40.01 - 2000MΩ (250V) 200.1 - 2000MΩ (500V) 1001 - 2000MΩ (1000V) |
| Accuracy | ±5%rdg±6dgt |
| Rated current | DC 1 - 1.2mA |
| Output short circuit current | 1.5mA max |
Ω/Continuity
| Auto range | 40.00/400.0Ω |
|---|---|
| Accuracy | ±2%rdg±8dgt |
| Output voltage on open circuit | 5V±20% |
| Output short circuit current | DC 220±20mA |
| Fuse | Quick acting ceramic fuse 0.5A/600V (Ø6.35×32mm) |
AC Voltage
| AC voltage range | AC 20 - 600V (50/60Hz) DC -20 - -600V/+20 - +600V |
|---|---|
| Accuracy | ±3%rdg±6dgt |
General
| Applicable standards | IEC 61010-1 CAT III 600V, IEC 61557-1,2,4, IEC 61326-1 (EMC), IEC 60529 (IP40) |
|---|---|
| Power source | R6 × 6 or LR6 × 6 |
| Dimensions / Weight | 105(L) × 158(W) × 70(D)mm / 600g approx. |
| Included Accessories | 7150A (Remote control switch set), 9121 (Shoulder strap), R6 (AA) × 6, Instruction Manual |
| Optional Accessories | 7115 (Extension Probe), 8016 (Hook type prod), 8923 (Fuse [0.5A/600V]), 9089 (Carrying Case) |
