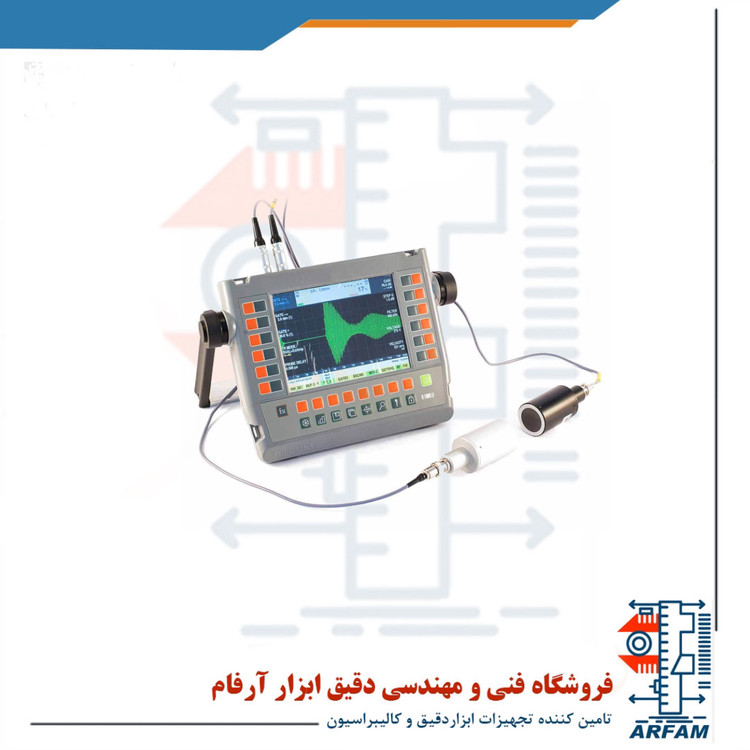

دستگاه تست التراسونیک بتن مدل DIO1000 LF

دستگاه تست التراسونیک بتن مدل DIO1000 LF

DIO1000 LF ultrasonic concrete testing machine

دستگاه التراسونیک DIO1000 LF مناسب برای موادی همچون بتن و  پلاستیک و غیره است. ویژگی اصلی دستگاه عیب یاب DIO1000 LF فرکانس پایین عملکرد ان از 20 کیلوهرتز تا 1 مگاهرتز است. دستگاه شامل دو عدد پراب فرستنده و گیرنده می باشد.



این محصول یکی از جدیدترین تولیدات این شرکت جهت استفاده در روش آلتراسونیک پیشرفته (Advanced UT) یکی از سبکترین، دقیق ترین و حساس ترین تجهیزات بازرسی در نسل خود بوده که مطابق با استانداردهای EN 12668-1 , ASME Code case 2541 , ASTM E2491 , ASTM E2700
حالات مختلف نمایش در دستگاه Defectobook DIO 1000 PA :
– A-Scan and S-Scan
– Weld testing – S-Scan with Weld Curves
– Weld manager with S-Scan, C-Scan and A-Scan
– TOFD

تست التراسونیک بتن استارمنز Starmans DIO 1000 LF

دستگاه التراسونیک تست بتن مدل DIO 1000 LF ساخت کمپانی معروف استارمنز Starmans جمهوری چک برای محاسبه کیفیت بتن با استفاده از امواج UT و التراسونیک Ultrasonic استفاده می گردد که دارای 2 عدد پراب فرستنده امواج و گیرنده سطحی ضد ساییدگی و سایش می باشد.
این دستگاه همچنین برای مواردی همچون بتن، پلاستیک و قیر استاده می گردد.
ویژگی های دستگاه التراسونیک بتن استارمنز Starmans DIO 1000 LF جمهوری چک :
فرکانس پایین عملکرد 1 مگاهرتز تا 20 کیلو هرتز
ساخت کشور جمهوری چک
دارای 2 عدد پراب فرستنده و گیرنده
قابلیت ارسال اطلاعات به کامپیوتر از طریق کابل USB
باطری مدل Li – Lon
دارای 2 عدد کابل BNC به Lemo 0.1
حافظه 2GB کارت حافظه خارجی USB
پوشش آلومینیومی



An ultrasonic pulse velocity test is an in-situ, nondestructive test to check the quality of concrete and natural rocks. In this test, the strength and quality of concrete or rock is assessed by measuring the velocity of an ultrasonic pulse passing through a concrete structure or natural rock formation. This test is conducted by passing a pulse of ultrasonic wave through concrete to be tested and measuring the time taken by pulse to get through the structure. Higher velocities indicate good quality and continuity of the material, while slower velocities may indicate concrete with many cracks or voids.

Cronosonic is an instrument for ultrasonic pulse velocity through transparency which can be used to investigate poles, truss, diaphrams, laboratory samples and many other structures made of concrete or stone. It performs measurements with direct, indirect and semi direct method. Very compact instrument is provided with display for realtime visualization of the time of fly (T.O.F.) and velocity of investigated material. Measurements can be transferred to a PC through USB connection. For the visualization of wave form it is possible to interface instrument with external oscilloscope. Ultrasonic pulse velocity survey is a standardized system in diagnostics of concrete. From analysis of compression P waves into material, it is possible to get Time of Fly (T.O.F.) of ultrasonic waves and propagation speed of the same into investigated material.

The instrument is suited for testing materials with high attenuation of ultrasonic waves, as concrete, plastic materials with enhanced attenuation, constructions and coarse-grained materials in general. The principal feature of this equipment is its low operation frequency from 20 kHz to 1 MHz. The DIO 1000 LF kit includes one pair of low frequency transducers (1 pc. transmitter and 1 pc. receiver)
