تستر مقاومت عایقی (میگر) دیجیتال کیوریتسیو مدل kyoritsu 3127
Kyoritsu 3127 High Voltage Insulation Tester
تستر مقاومت عایقی (میگر) دیجیتال کیوریتسیو مدل kyoritsu 3127

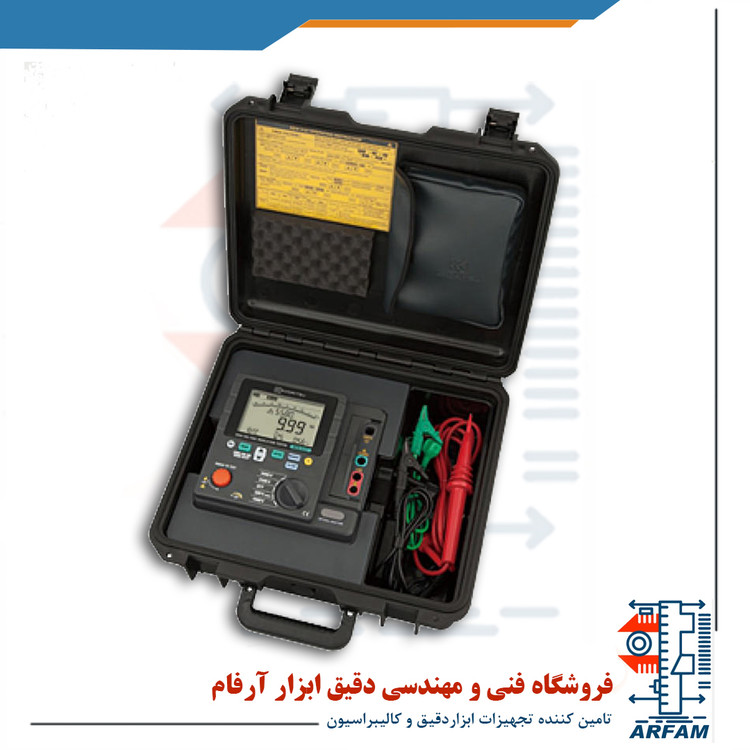

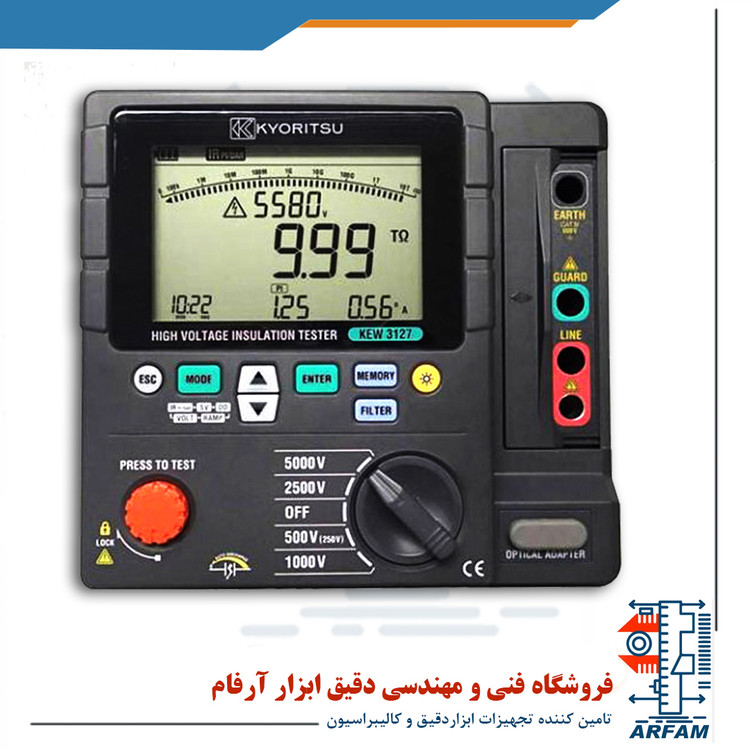

تستر مقاومت عایقی دیجیتال کیوریتسو 3127 Kyoritsu ساخت کمپانی بزرگ KYORITSU کشور ژاپن یگ میگر دیجیتال و قابل حمل است که دارای محدوده ولتاژ تست وسیعی از 250 تا 5000 ولت دارد و قابلیت اندازه گیری مقاومت عایقی تا 10 ترا اهم را دارا می باشد و همچنین دارای جریان اتصال کوتاه 5 میلی آمپری است.از قابلیت های ویژه تستر عایق 10 ترا اهم کیوریتسو KYORITSU 3127 می توان به ذخیره مقادیر اندازه گیری شده ، دارای نور پس زمینه جهت استفاده در مکان های تاریک و کم نور ، دارای استاندارد حفاظتی IP65 ، دارای فیلتر جهت کاهش نویز و انتقال اطلاعات بوسیله بلوتوث به کامپیوتر و دستگاه های هوشمند اشاره کرد.به راحتی می توان دستگاه را در مکان اندازه گیری قرار داد و از فاصله دور و به صورت ایمن نتایج اندازه گیری را مشاهده نمود.کاربرد دیگر تستر عایق کیوریتسو ژاپن در این است که می توان مقادیر اندازه گیری شده را در آن واحد برای بخش دیگری مانند اتاق فرمان ارسال کرد.امروزه تجهیزاتی که قابلیت اندازه گیری از فواصل دور را داشته باشند ، بین تکنسین های برق و مهندسین از محبوبیت بیشتری برخوردار هستند.
این دستگاه دارای سیستم تخلیه اتوماتیک شارژ خازنی به این صورت که زمانی که قصد اندازه گیری مقاومت عایقی بارهای خازنی را داریم، این بارها ولتاژ را درون خود ذخیره میکنند که می تواند برای کاربر خطرناک باشد (باعث ایجاد شوک در اپراتور می شود) بنابر این دستگاه میگر 3127 طوری طراحی گردیده است که بعد از اتمام اندازه گیری، این ولتاژ ذخیره شده را دشارژ میکند و مقدار دشارژ را در نمایشگر نشان می دهد.
قابلیت اندازه گیری اتوماتیک شاخص قطبی (PI) ، نرخ جذب دی الکتریک (DAR) ، نرخ دشارژ دی الکتریک (DD) ، پله های ولتاژ (SV) ، مقدار جریان نشتی و ظرفیت خازنی و همچنین مقدار شیب ولتاژ برای تشخیص ولتاژ شکست عایق
مشخصات فنی تستر مقاومت عایقی (میگر) دیجیتال کیوریتسیو مدل kyoritsu 3127
سطح ولتاژ 250/500/1000/2500/500 ولت
مقاومت عایقی تا 10 ترا اهم
جریان اتصال کوتاه تا 5 میلی آمپر
تست های استاندارد تشخیصی عایق: PI , DAR, DD, SV, RAMP
اتصال بی سیم توسط Bluetooth برای انتقال یا نمایش لحظه ای اطلاعات در PC یا دستگاه تحت سیستم عامل اندروید
دارای قابلیت های حافظه و ثبت مداوم داده ها (Logging)
دارای توابع فیلتر برای کاهش اثر تداخل نویز
IP65
دارای باتری قابل شارژ
| Test voltage | 250V (*1) | 500V | 1000V | 2500V | 5000V |
|---|
Max
measurement
value | 9.99GΩ | 99.9GΩ | 199GΩ | 999GΩ | 9.99TΩ |
|---|
| Accuracy | 0.0 - 99.9MΩ
±5%rdg±3dgt | 0.0 - 999MΩ
±5%rdg±3dgt | 0.0 - 1.99GΩ
±5%rdg±3dgt | 0.0 - 99.9GΩ
±5%rdg±3dgt | 0.0 - 99.9GΩ
±5%rdg±3dgt |
|---|
0.1G - 9.99GΩ
±20%rdg | 1G - 99.9GΩ
±20%rdg | 2G - 199GΩ
±20%rdg | 100G - 999GΩ
±20%rdg | 0.1T - 9.99TΩ
±20%rdg |
| Short circuit current | Max 5.0mA |
|---|
Output
voltage | | |
|---|
| Accuracy | -10 - +10% | -10 - +20% | 0 - +20% |
|---|
| Variable | - | -20% - 0% (5% step) |
|---|
| Monitor | ±10%rdg±20V |
|---|
Voltage measurement
| Measuring range | AC: 30 - 600V (50/60Hz), DC: ±30 - ±600V |
|---|
| Accuracy | ±2%rdg±3dgt |
|---|
Current measurement
| Measuring range | 0.00nA - 5.50mA |
|---|
| Accuracy | ±10%rdg (*2) |
|---|
Capacitance measurement
| Measuring range | 5.0nF - 50.0µF, 5.0nF - 25.0µF (5000V) |
|---|
| Accuracy | ±5%rdg±5dgt |
|---|
General
| Applicable standards | IEC 61010-1, 61010-2-030 CAT Ⅳ 600V Pollution degree 2,
IEC 61010-031, IEC 61326-1, 2-2 |
|---|
| Power source | Rechargeable Battery (Lead-acid Battery) 12V (*3)
Charging power: DC 15VA MAX |
|---|
| Communication interface | Bluetooth: Ver2.1 + EDR Class2, USB: Ver1.1 |
|---|
| Dimensions | 208 (L) × 225 (W) × 130 (D) mm
380 (L) × 430 (W) × 154 (D) mm (Hard case) |
|---|
| Weight | 3127: 4kg Approx. (including battery),
Total: 8kg Approx. (including Accessories) |
|---|
| Included Accessories | 7165A (Line probe), 7224A (Earth cord), 7225A (Guard cord),
8019 (Hook type prod), 8327EU (Power adaptor 15V/1A), 9171 (Hard case),
Instruction manual |
|---|
| Optional Accessories | 7168A (Line probe with alligator clip: 3m),
7253 (Longer line probe with alligator clip: 15m),
8258 (USB communication set),
8302 (Adaptor for recorder 1mV/1µA) |
|---|
