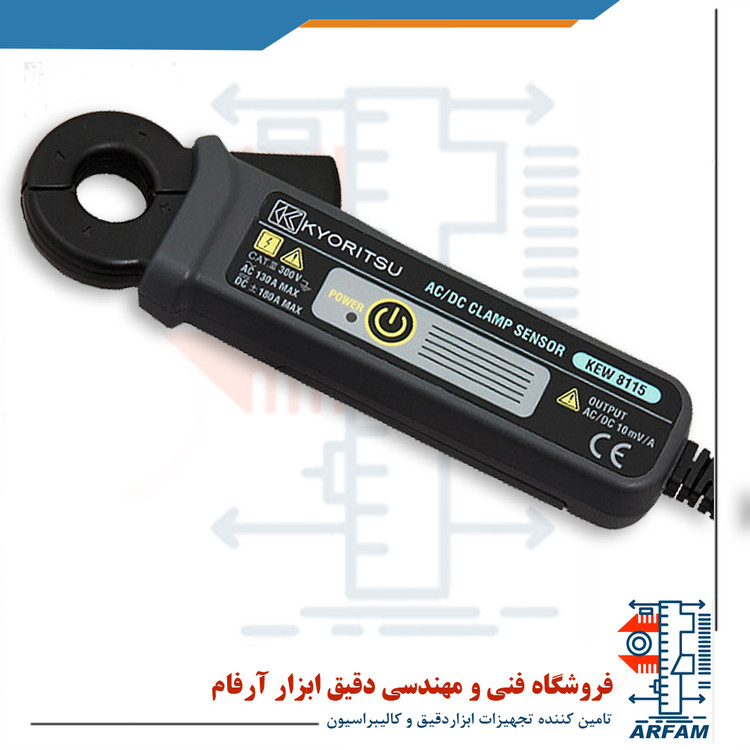

سنسور کلمپی کیوریتسو KYORITSU 8115
Kyoritsu 8115 AC/DC Clamp Sensor
سنسور کلمپی کیوریتسو KYORITSU 8115
Kyoritsu 8115 AC/DC Clamp Sensor
پراب اندازه گیری ، رابطی برای اتصال دستگاه اندازه گیری به وسایل زیر تست است و هر پراب دارای مزایای ولتاژ، جریان، فرکانس و دمای خاصی است که بسته به دستگاه اندازه گیری، دقت اندازه گیری انتخاب می شود. برای مثال پراب دستگاه های اندازه گیری مولتی متر، باید دارای مشخصه ولتاژ و جریان خوبی باشد تا بتواند کمیت های ولتاژ و جریان را در محدوده وسیع و با دقت بالا اندازه گیری نماید. سنسور کلمپی مدل 8115 KYORITSU محصول کمپانی بزرگ و معروف کشور ژاپن اجازه می دهد فرمت های فعلی AC و DC تقریبا هر مولتی متر دیجیتال (DMM) را بدون شکستن مدار تحت آزمایش مجاز نگه دارد.این کلمپ با دهانه فک ۲mm1 دارای محدوده اندازه گیری جریان AC 0.1 تا ۱۳۰ امپر rms می باشد. این سنسور کلمپی ولتاژ جریان دارای بدنه مستحکم و قوی می باشد و نیز استفاده از اآ بسیار آسان و راحت و خوش دست می باشد.این دستگاه دارای قیمتی بسیار مناسب نسبت به مدل های مشابه دارد.
مشخصات فنی دستگاه:
- دارای محدوده اندازه گیری جریان AC 0.1 تا ۱۳۰ امپر rms
- دارای خروجی ولتاژ AC 10 میلی ولت بر آمپر
- دارای دهانه فک ۱۲ میلیمتر
Measuring range | AC 0.1 - 130Arms (185Apeak) | DC 0 - ±180A |
---|
Output voltage | AC 10mV/A | DC 10mV/A |
---|
Accuracy | ±1.2%rdg±0.4mV (50/60Hz) ±2.5%rdg±0.4mV (40 - 1kHz) | ±1.2%rdg±0.4mV (*) |
---|
Low battery warning | 2.2V±0.2V or less - Red LED flash (1.9V±0.2V - Automatically power off) |
---|
Conductor size | Max. Ø12mm |
---|
Withstand voltage | AC 3540V (RMS 50/60Hz) for 5 sec. |
---|
Operating temperature & humidity range | -10 to 55ºC, relative humidity 85% or less (no condensation) |
---|
Output impedance | Approx. 10Ω or less |
---|
Applicable standards | IEC 61010-1 CAT III 300V Pollution degree 2, IEC 61010-2-032, IEC 61326-1 |
---|
Power source | DC3V (size AAA alkaline battery LR03×2pcs) * Continuous use: approx. 40 hours (Auto power off: approx. 20 minutes) |
---|

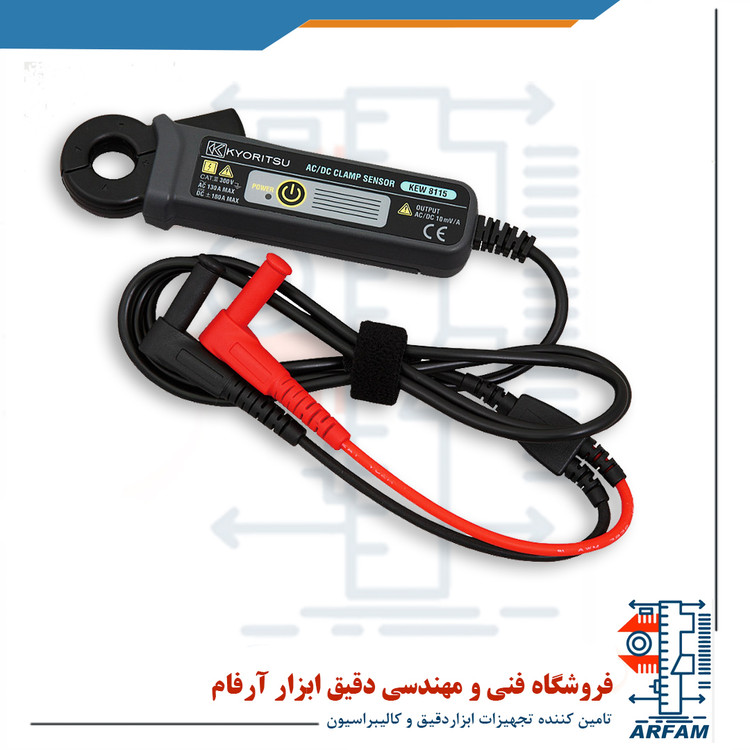

Cord length | Approx. 1,200mm |
---|
Output connector | Φ4mm banana plug |
---|
Dimensions | 127(L)×42(W)×22(D) mm |
---|
Weight | Approx. 140g |
---|
Accessories | Soft case, LR03×2, Instruction manual |
---|
