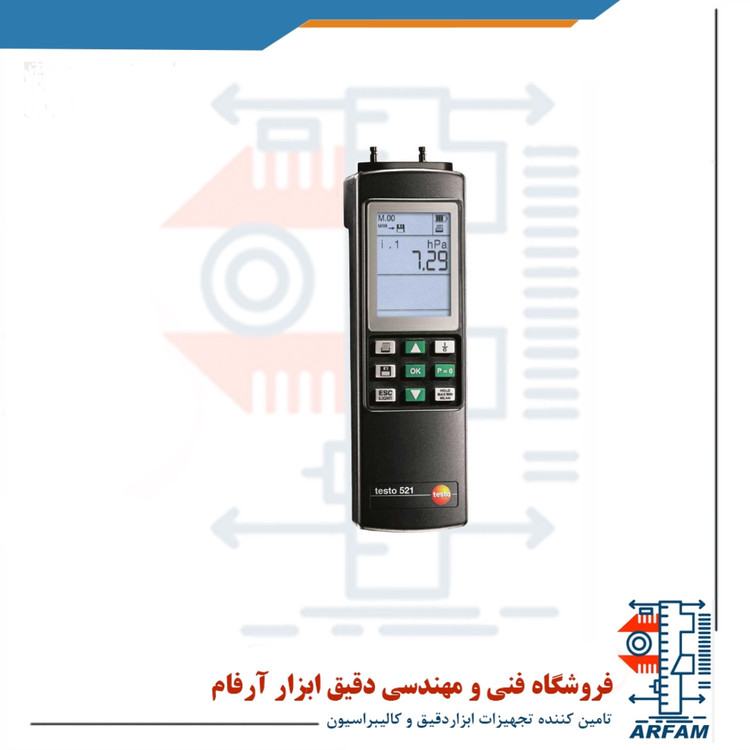

فشار سنج 100 هکتو پاسکال با دقت 0.2 تستو TESTO 521-1

Differential Pressure Meter  TESTO 521-1

دستگاه اندازه گیری فشار دیفرانسیل تستو 521-1 ابزار دقیق اندازه گیری فشار دیفرانسیل با سنسور داخلی است. مدل TESTO 521-1 دارای محدوده اندازه گیری از 0 تا 100 هکتوپاسکال می باشد. تستو 1-521 برای بررسی سیستم های استخراج و هواکش ها و نظارت بر افت فشار در فیلترها بهینه است و جهت اندازه گیری فشار دیفرانسیل با دقت بالا در هوا مورد استفاده قرار میگیرد. در ترکیب با یک لوله Pitot ، سنسور داخلی سرعت جریان را از بین 5 تا 100 متر بر ثانیه اندازه گیری می کند. این ابزار علاوه بر این دارای دو ورودی پروب برای اتصال پروب های بعدی برای اندازه گیری فشار و دما است. سنسور فشار دیفرانسیل در تستو 521 ادغام شده است. پروب های فشار دیفرانسیل به 2000 hPa،  پروب های فشار مطلق تا 2000 hPa ،  پروب های فشار نسبی تا 400 بار و  پروب های دما از -200 تا +1250 درجه سانتی گراد اندازه گیری می شود. همچنین پروب هایی برای اندازه گیری جریان / ولتاژ در دستگاه وجود دارد.

مشخصات کلی دستگاه اندازه گیری فشار دیفرانسیل 1-TESTO 521 با پارت نامبر 05605210 :

دستگاه TESTO 526-1 با سنسور داخلی بین 0 تا 100 هکتوپاسکال / 0.1% برای اندازه گیری دقیق فشار افتراقی در بخش VAC مجهز شده است ، به عنوان مثال افت فشار در فیلترها ، بازرسی ها در دستگاه های تهویه و سیستم های مکش. برای اندازه گیری لوله Pitot در محدوده 5 تا 100 متر بر ثانیه از تستو 521-1 / -2 استفاده کنید.منبع تغذیه این ابزارها بوسیله باتری / باتری قابل شارژ و به میزان واحد اصلی 12 ولت می باشد که نوع باتری 9 ولت (6LR61) بوده و عمر باتری عملکرد مداوم با فشار داخلی سنسورحدود 30 ساعت، با باتری Rech حدود 10 ساعت و با باتری کربن حدود 18 ساعت می باشد. وزن دستگاه حدود 300 گرم بوده و ابعاد دستگاه 219 x 68 x 50 mm می باشد و جنس و ساختار ابزار از  ABSاست.

مشخصات فنی دستگاه اندازه گیری فشار دیفرانسیل 1-TESTO 521 با پارت نامبر 05605210:

دمای ذخیره سازی در دستگاه اندازه گیری فشار دیفرانسیل 1-Testo 521 با پارت نامبر 05605210 در محدوده بین -20 تا +70 درجه سانتی گراد و دمای کار بین 0 تا 50+ درجه سانتی گراد قرار دارد.شیلنگ اتصال داخلی Ø 4 میلی مترو خارجی Ø 6 میلی متر است. همچنین نمایشگر LCD با نماد ، نمایش هفت بخش و ماتریس نقطه که با نرخ بروزرسانی در نمایشگر دو برابر در ثانیه ، در اندازه گیری سریع 4 برابر در ثانیه و سرعت اندازه گیری از 0.04 ثانیه در این دستگاه تعبیه شده است.

تشخیص خودکار همه پروب های متصل به صورت نه واحد اندازه گیری قابل انتخاب mbar ، hPa ، bar ، Pa ، kPa ، inH2O ، mmH2O ، torr ، psi در این دستگاه موجود است و دارای دو سال گارانتی نیز می باشد.این دستگاه شامل سنسورهای گوناگونی می باشد که محدوده اندازه گیری آنها در بازه مختلفی است. محدوده اندازه گیری سنسور فشار پیزورزیتیو بین 0 تا 100 هکتوپاسکال (تستو 521-1 / -2)، 0 تا 2.5 هکتوپاسکال (تستو 521-3 **) می باشد. در سنسور فشار پیزوریزیس برای پروب های فشار خارجی این محدوده بین 0 تا 2000 هکتوپاسکال بوده و در سنسور سرامیکی برای پروب های فشار خارجی بین -1 تا 400 بار می باشد. همچنین در سنسور NTC بین -40 تا +150 درجه سانتی گراد قرار دارد.

پارامتر بعدی در این دستگاه، دقت اندازه گیری سنسورها می باشد. در سنسور فشار پیزورزیتیو این پارامتر به میزان   ±0.2 % of fsv (Testo 521-1) و ±0.1 % of fsv (Testo 521-2) می باشد. دقت اندازه گیری در  سنسور فشار پیزوریزیس برای پروب های فشار خارجی به میزان ±0.1 % of m.v. و در سنسور سرامیکی برای پروبهای فشار خارجی به صورت  ±0.2 % of fsv می باشد. دقت اندازه گیری در  سنسورNTC بین ± 0.2 درجه سانتیگراد (-10 تا +50 درجه سانتیگراد) ±  0.4 درجه سانتیگراد (محدوده باقیمانده) و در سنسورType K (NiCr-Ni) بین ± 0.4 درجه سانتیگراد (-100 تا +200 درجه سانتیگراد) و ± 1 درجه سانتیگراد (محدوده باقیمانده) محاسبه می گردد. فشار استاتیک در دو مدل این دستگاه به صورت 1000 هکتوپاسکال (abs) (تستو 521-1 / -2) و 1000 هکتوپاسکال (abs) (تستو 521-3 **) می باشد.

ویژگی های فشارسنج تفاضلی تستو TESTO 521 :

• رنج اندازه گیزی دما با پراب NTC از 40- الی 150 درجه C
• رنج اندازه گیزی دما با پراب K از 200- تا 1370 درجه C
• رزولیشن دستگاه 0.1 درجه C
• رنج محاسبه فشار با پراب داخلی 0 تا 100 هکتو پاسکال
• رنج محاسبه فشار با پراب خارجی 0 تا 2000 هکتوپاسکال
• دقت دستگاه 0.1 MV
