گیج منیفولد - دو قلو - دو شیر بلوتوث دار تستو TESTO 550

Digital Manifold Gauge  TESTO 550

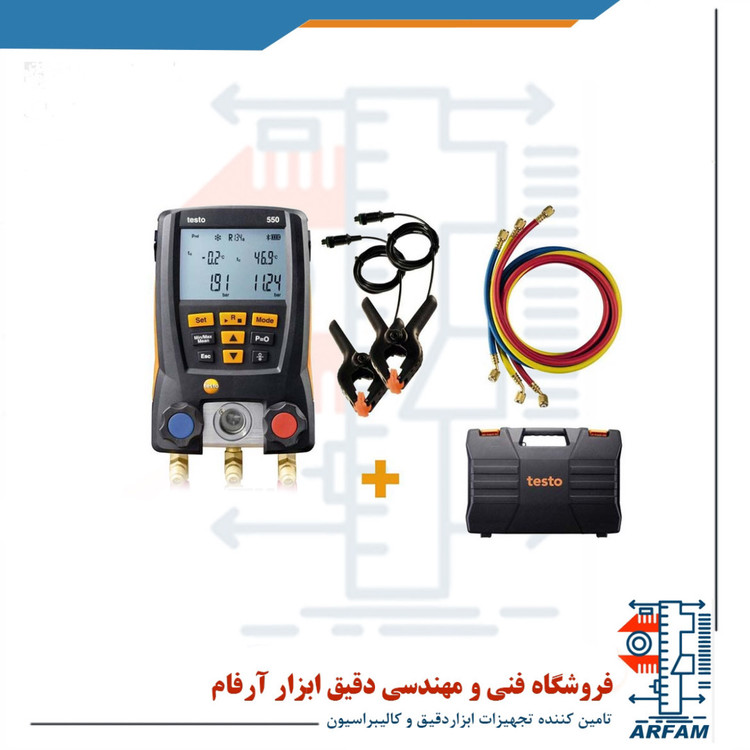

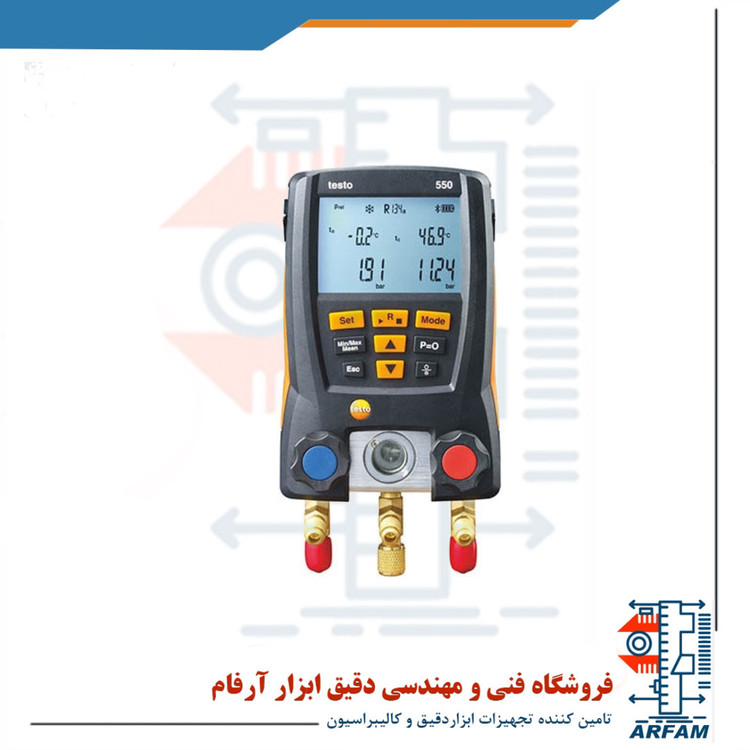

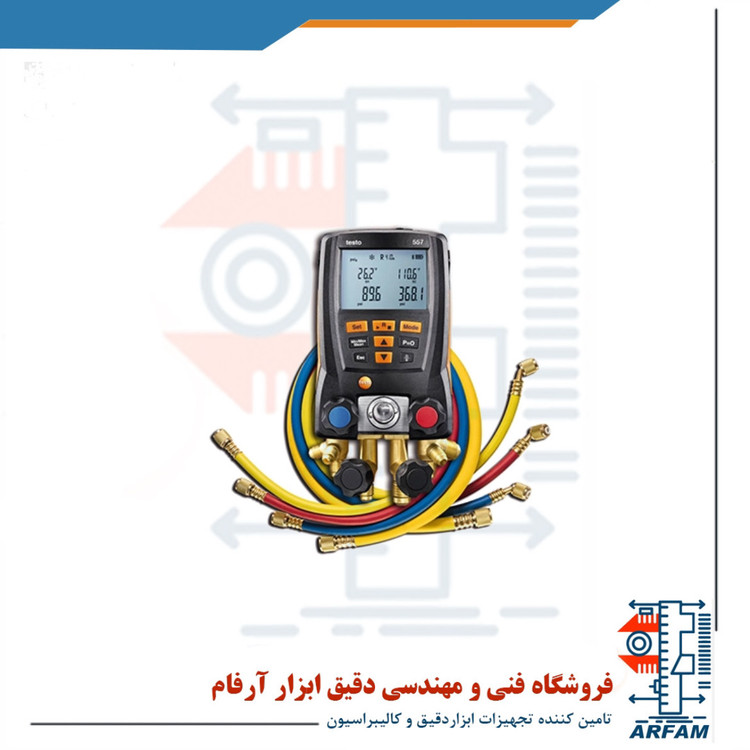

منیفولد دیجیتال TESTO 550یک وسیله دقیق و مقاوم مناسب استفاده روزمره در صنایع گرمایشی و سرمایشی است. شیرهای این دستگاه دو طرفه بوده و sight glass نیز دارند. 3 اتصال برای 3 شلنگ برای آن تعبیه شده تا شما بتوانید به سرعت و سادگی از آن ها استفاده کنید. این دستگاه دارای 2 سنسور فشار است که با آن ها می توان فشار زیاد و کم را با دقت بالا از -1 تا 60 بار اندازه گیری کرد. سنسور ها به صورت خودکار تاثیرات دمایی را حذف کرده و با تشخیص اتمی، دمای جوشش و میعان را تشخیص می دهند. علاوه بر آن دو ورودی برای پروب های دمایی NTC هم در آن در نظر گرفته شده تا محاسبات حالت های سوپرهیت و سابکولد به صورت آنی و خودکار انجام گیرد و علاوه بر آسان کردن کار، خطاهای محاسباتی را نیز کم کند. به همراه دستگاه دو پروب دما سنج گیره ای هم وجود دارد که با اتصال به سطح مسیر، دما را از 50- تا 150 درجه سانتیگراد می توان اندازه گرفت و به لطف پمپ حرارتی موجود در دستگاه، نیازی به جابه جای شیلنگ های متصل نیز نخواهد بود.

 به هنگام شارژ گاز و وکیوم کردن کولر های گازی، پمپ های فشار این منیفولد دیجیتال قابلیت اندازه گیری وکیوم تا فشار را تا 1- بار را دارند. برای این دستگاه نرم افزار مخصوصی تهیه شده است که می توان آن را بر روی انواع کامپیوتر های شخصی، گوشی های هوشمند و تبلت ها نصب کرد تا طریق بلوتوث متصل شده و داده ها را مشاهده، آنالیز و ارسال کنید. همچنین درون دستگاه 60 عدد گاز یخچال برای افزایش هر چه بیشتر دقت محاسبات از پیش تعریف شده و می توان آن ها را با اپلیکیشن به روز رسانی نیز کرد. به لطف این قابلیت و سایر قابلیت هایی نظیر قاب فلزی مقاوم، آویز دیواری، عمر باتری 250 ساعته، نشانگر میزان باتری و پمپ گرمایشی اتمی، کار کردن با سیستم های یخچالی از همیشه آسان تر شده است.



مشخصات کلی گیج منیفولد - دو قلو - دو شیر دیجیتال بلوتوث دار تستو TESTO 550 :

منیفولد دیجیتال TESTO 550 یک وسیله دقیق و مقاوم مناسب استفاده روزمره در صنایع گرمایشی و سرمایشی است. دو شیر تعبیه شده بر روی این دستگاه دو طرفه بوده و sight glass نیز دارند. 3 ورودی پروب فشار از نوع UNF 7/16 اینچی به همراه سری اتصال شلنگ آن سرعت و سادگی کار ار افزایش می دهد. این دستگاه دارای 2 سنسور فشاری است که با آن ها می توان فشار زیاد و کم را با دقت بالا از -1 تا 60 بار اندازه گیری کرد. این سنسور ها به صورت خودکار تاثیرات دمایی را حذف کرده و با تشخیص اتمی، دمای جوشش و میعان را تشخیص می دهند. علاوه بر آن دو ورودی برای پروب های دمایی NTC هم در آن در نظر گرفته شده تا محاسبات حالت های سوپرهیت و سابکولد به صورت آنی و خودکار انجام گیرد. به همراه دستگاه دو پروب دما سنج گیره ای هم وجود دارد که با اتصال به سطح مسیر، دمای آن را از 50- تا 150 درجه سانتیگراد اندازه می گیرد. در مجموع منیفولد دیجیتال TESTO 550 4 کانال اندازه گیری دارد و به لطف پمپ حرارتی موجود در دستگاه نیازی به جابه جای شیلنگ های متصل نیز نخواهد بود. به هنگام شارژ گاز و وکیوم کردن کولر های گازی، پمپ های فشار این منیفولد دیجیتال قابلیت اندازه گیری وکیوم تا فشار را تا 1- بار را دارند.



دارای قابلیت بلوتوث بوده که می توان با آن به انواع سیستم های کامپیوتر شخصی، گوشی های هوشمند و تبلت ها متصل شده تا با استفاده از نرم افزار مخصوص آن، داده ها را مشاهده و ذخیره سازی کرد. در ضمن این نرم افزار قابلیت نمودار گیری، مستند سازی با فرمت هایی نظیر PDF، ارسال به ایمیل و چاپگر را هم دارد. همچنین درون دستگاه 60 عدد گاز یخچال برای افزایش هر چه بیشتر دقت محاسبات از پیش تعریف شده که می توان آن ها را با اپلیکیشن به روز رسانی نیز کرد. بدنه دستگاه از جنس فلز بوده که آن را در مقابل ضربه و نفوذ محافظت می کند. صفحه نمایش LCD بزرگ و پرنور این منیفولد، خواندن اعداد در تاریکی را راحت می سازد. در پشت دستگاه هم یک عدد قلاب برای آویزان کردن آن در مکان های مختلف نیز تعبیه شده است.

مشخصات فنی و عملکردی گیج منیفولد - دو قلو - دو شیر دیجیتال بلوتوث دار تستو TESTO 550 :

سنسور های فشار این منیفولد قابلیت اندازه گیری فشار در واحد های مختلف kPa/MPa/bar/psi در بازه -1 تا 60 بار را با دقت 0.01 بار و با خطای 0.5± درصد را دارند. میزان تحمل overload آن ها 65 بار است. سنسور های دمایی قابل اتصال به آن از نوع NTC هستن که میتواند واحد های سانتیگراد، فارنهایت و کلوین را به یکدیگر تبدیل کنند. بازه تحمل دمایی در آن 50- تا 150 درجه سانتیگراد با دقت 0.1 درجه و خطای 0.5 درجه سانتیگراد است. دستگاه در هر نیم ثانیه یک عدد را می تواند اندازه گیری کند. منبع تغذیه آن 4 عدد باتری 1.5 ولت نیم قلمی است که تا 250 ساعت جوابگوی استفاده بوده و به همراه دستگاه 4 عدد مدل قابل شارژ آن وجود دارد.

دمای لازم جهت استفاده از دستگاه بین 20-تا 50 درجه سانتیگراد بوده و دمای مناسب برای نگه داری آن بین 20- تا 60 درجه می تواند متغییر باشد.

مشخصات فنی دستگاه نشت یاب گاز دیجیتال مدل  testo 550

دما

•   محدوده اندازه گیری: 58- درجه تا 302 درجه فارنهایت  / 50-به 150 درجه سانتی گراد
•   دقت: ± 0.9 درجه فارنهایت/  ± 0.5 ° C
• کیفیت: 0.1  درجه فارنهایت/ 0.1 ° C

فشار

• محدوده اندازه گیری: 14 –تا 870  1PSI /1–تا 60 نوار
  دقت: ± 0.5٪ FS
  کیفیت: 0.10 /PSI  0.01 نوار

مشخصات فنی دستگاه:

• محدوده اندازه گیری دما از -50 تا 150 درجه سانتی گراد
• دقت ± 0.5 درجه سانتی گراد
• رزولوشن 0.1 درجه سانتی گراد
• تعداد کانکشن ها دو عدد از نوع NTC
• محدوده اندازه گیری فشار از -1 تا 60 بار
• دقت ± 0.5 % رنج کلی
• رزولوشن 0.01 بار
• تعداد کانکشن ها سه عدد از نوع UNF
• محدوده اندازه گیری خلا از -1 تا 0 بار
• دمای کاری دستگاه از -20 تا 50 درجه سانتی گراد

–

Temperature
Measuring range	-58° to 302 °F / -50 to +150 °C
Accuracy	±0.9 °F / ±0.5 °C
Resolution	0.1 °F / 0.1 °C
Probe connection	2 x plug-in (NTC)

Pressure measurement
Measuring range	-15 to 870 psi / -1 to 60 bar
Accuracy	±0.5 % Fs
Resolution	0.14 psi / 0.01 bar
Probe connection	3 x 7/16″ – UNF
Overload rel. (high pressure)	943 psi / 65 bar

General technical data
Weight	29.14 oz. / 826 g
Dimensions	8.27 x 4.76 x 2.36 in. / 210 x 121 x 60 mm (LxWxH)
Operating temperature	-4° to 122 °F / -20 to +50 °C
Protection class	IP54
System requirements	requires iOS 11.0 or newer; requires Android 6.0 or newer; requires mobile end device with Bluetooth 4.0
Product colour	Black
Auto-off	10 min*
Battery type	4 x AA batteries
Battery life	250 h with no illumination, no Bluetooth®; 100 h with illumination and Bluetooth®
Data transfer	Bluetooth®
Radio range	492.12 ft. / 150 m
Refrigerants in instrument	R407H; R23; R290; R1234yf; R442A; R134a; R123; R452B; R438A; R421A; R453a; R401B; R1233zd; R410A; R407A; R407C; R452A; R401A; R422C; R427A; R422B; R424A; R125; R414B; R404A; R408A; R448A; R422D; R12; R114; R421B; R449A; R409A; R420A; R444B; R32; R454A; R124; R402A; R450A; R407F; R416A; R13; R437A; R1234ze; R454B; R402B; R22; R434A; R454C; R455A; R458A; R500; R502; R503; R507; R513A; R600a; R718 (H₂O); R744 (CO₂)
Refrigerants update via App	R11; FX80; I12A; R1150; R1270; R13B1; R14; R142B; R152A; R161; R170; R227; R236fa; R245fa; R401C; R406A; R407B; R407D; R41; Ra11A; R412A; R413A; R417A; R417B; R417C; R422A; R426A; R508A; R508B; R600; RIS89; SP22
Storage temperature	-4° to 140 °F / -20 to +60 °C
