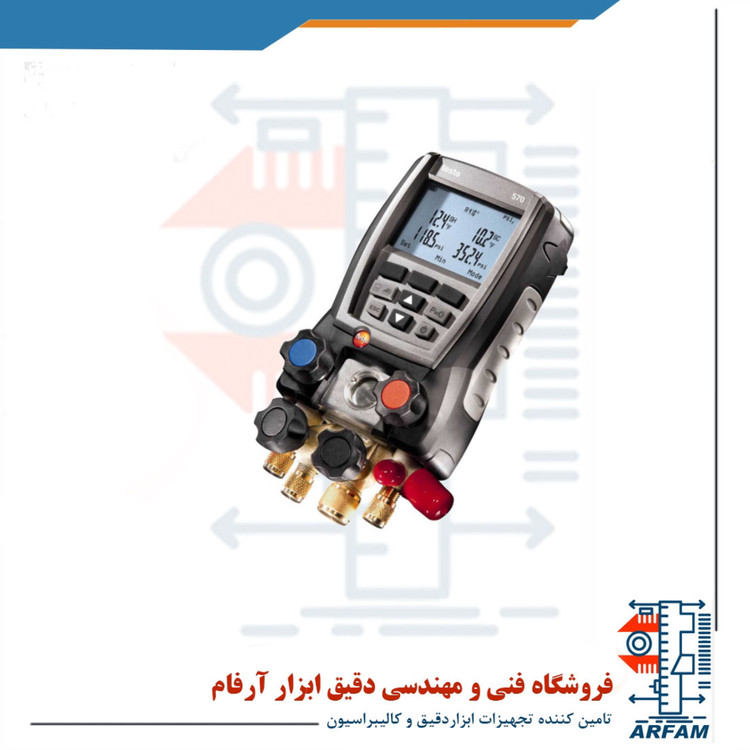

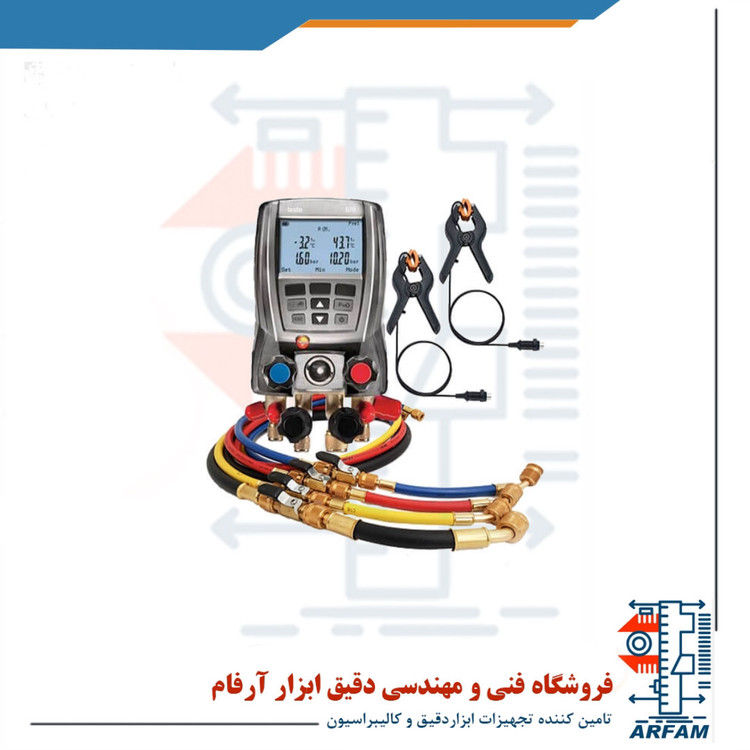

گیج منیفولد دیجیتال 4 شیر حافظه داخلی تستو TESTO 570-1

Digital Manifold  TESTO 570-1

منیفولد دیجیتال TESTO 570 ابزاری قدرتمند برای اندازه گیری های قابل تصور درسیستم برودتی یا پمپ حرارتی است.این ابزار توانایی قابل توجهی فراتر از اندازه گیری را دارد. فشارها ، دما ، خلا یا جریان - تستو 570 همه آنها را تجزیه و تحلیل می کند. این کلیه داده های اندازه گیری ، درست از راه اندازی ، سرویس و نگهداری ، تا تجزیه و تحلیل خطا در یک سیستم را ذخیره می کند. حافظه داخلی داده جایگزین مراحل کار دستی می شود. این بدان معنی است که به عنوان مثال می توان اندازه گیری های طولانی مدت را انجام داد ، یا داده ها را در زمان واقعی ثبت و به صورت گرافیکی ارائه داد.در موارد سو عملکرد (بد عمل کردن) سریعتر خطاها را می توان یافت و برطرف کرد.  اسناد دستی نیز مربوط به گذشته است. پروتکل های اندازه گیری را می توان در سایت تولید کرد و نتایج را هر زمان ردیابی کرد. این امر شفافیت را تضمین می کند و اعتماد مشتری را برمی انگیزد. دمای کار این ابزار در بازه بین -20 تا +50 درجه سانتیگراد است. یک منیفولد اندازه گیری ، تجزیه و تحلیل و مستند سازی می باشد. این دستگاه می تواند بیش از حد گرم کردن و خنک شدن همزمان را محاسبه کند. به کمک دستگاه منیفولد دیجیتال TESTO 570-1 با پارت نامبر 05635701 می توان فشار ، دما ، جریان را در این ابزار اندازه گیری کرد.این دستگاه در ابعاد به صورت280 x 135 x 75 mm    می باشد و وزن آن حدود 1200 گرم است. عمرباتری این منیفولد دیجیتال تقریباً 40 ساعت (بدون روشنایی) می باشد.رسانه های چاپی در این دستگاه به صورتCFC ، HFC، N،H₂O ، CO₂ می باشد. همچنین این دستگاه توانایی 999 ساعت ضبط مقادیر اندازه گیری شده را دارد و گزارش چاپ در سایت با چاپگر سریع TESTO امکان پذیر است.

مشخصات فنی دستگاه منیفولد دیجیتال TESTO 570-1 با پارت نامبر 05635701 :

دمای کار دستگاه منیفولد دیجیتال TESTO 570-1 با پارت نامبر 05635701 در بازه بین -20 تا +50 درجه سانتیگراد قرار داشته و دمای ذخیره سازی این ابزار در محدوده بین -20 تا +60 درجه سانتی گراد می باشد. این دستگاه دارای نمایشگر از نوع LCD گرافیکی می باشد.خنک کننده در دستگاه از طریق نرم افزار "Easy Kool" صورت می گیرد و برای پارامترهای زیر قابل استفاده است :

R12 ، R22 ، R123 ، R134a ، R227 ، R290 ، R401A ، R401B ، R402A ، R402B ، R404A ، R406A ، R407A ، R407C ، R408A ، R409A ، R410A ، R411A ، R413A ، R414B4 ، R414A ، R416A ، R411A ، R440A ، R440A ، R440A ، R440A ، R440A ، R440A R422A، R422B، R422D، R424A، R427A، R434A، R437A، R438A، R502، R503، R507، R600، R600a، R718 (H₂O).

این دستگاه حاوی سه سنسور به نام های سنسور فشار،سنسور دما و سنسور خلاء می باشد که هرکدام دارای جزییات مختلفی می باشند.

محدوده اندازه گیری دستگاه منیفولد دیجیتال Testo 570-1 با پارت نامبر 05635701 در سنسور فشار 50 بار می باشد و در سنسور دما این پارامتر در محدوده بین -50 تا +150 درجه سانتی گراد است و ولی در سنسور خلاء محدوده اندازه گیری وجود ندارد. دقت اندازه گیری (در 22 درجه سانتیگراد) در این دستگاه در سنسور فشار به صورت  0.5% fs (±1 Digit)و در سنسور دما به میزان ±0.5°C (±1 Digit) قرار می گیرد و در سنسور خلاء به اندازه 1 % fs می باشد.

پارامتر دیگر در دستگاه منیفولد دیجیتال Testo 570-1، وضوح اندازه گیری در این سه سنسور می باشد. در سنسور فشار این پارامتر به میزان   0.01 bar / 0,1 psiو درسنسور دما به میزان  0.1 °C/0.1 °Fو در سنسور خلاء به اندازه  1 hPa / 1 mbar / 500 micronقابل اندازه گیری می باشد.اتصالات پروب در سنسور فشار به اندازه  3 x 7/16“ – UNF + 1 x 5/8‘‘ – UNFو در سنسور دما به صورت   3 x plug-in (NTC) است .بارگیری مجدد در این دستگاه فقط در سنسور فشار وجود دارد که مقدار آن (LP/HP) 52 bar / 52 bar می باشد. در دیگر سنسورها این پارامتر وجود ندارد.

لوازم جانبی دستگاه منیفولد دیجیتال TESTO 570-1 با پارت نامبر 05635701 :

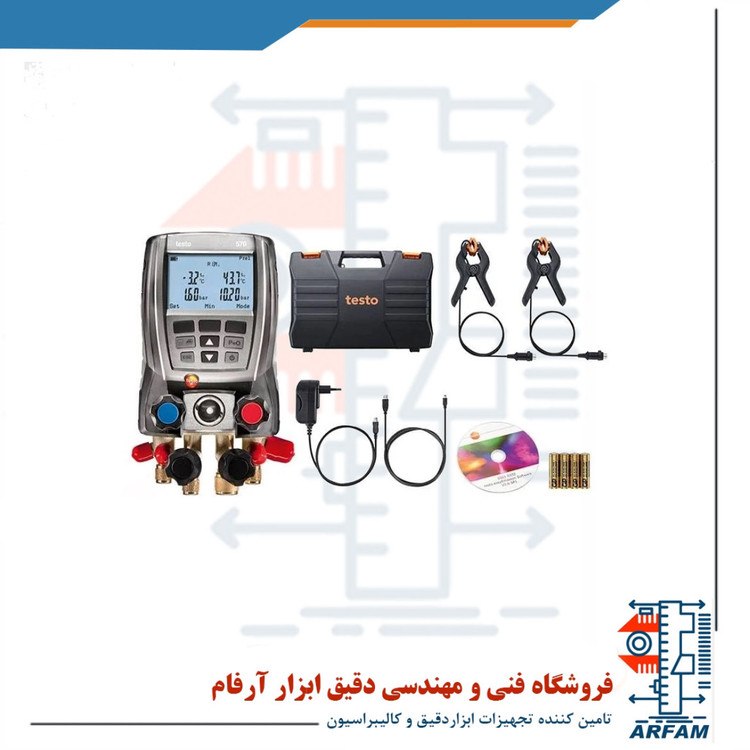

دستگاه منیفولد دیجیتال TESTO  570-1 با پارت نامبر 05635701 شامل بلوک سوپاپ 4 طرفه ، حافظه داخلی داده، 3 اتصال پروب دما ، گواهی پروتکل کالیبراسیون ، پروب گیره و باتری ها است.همچنین این دستگاه حاوی کابل اتصال USB ، نرم افزار Easy Kool ، کیف و پرینتر و انواع پروب به نام های پروب هوا، پروب سطح و پروب فشار روغن می باشد.

مشخصات فنی گیج منیفولد دیجیتال تستو مدل TESTO 570

• محدوده اندازه گیری دما از 50- تا 15+ درجه سانتی گراد می باشد
• دقت اندازه گیری: 0.5± °C
• رزولوشن: 0.1 °C
• محدوده اندازه گیری فشار 1- تا 50 BAR
• دقت اندازه گیری: 0.5±% FS
• رزولوشن: 0.01 BAR
• محدوده اندازه گیری خلا از 1- تا 0 BAR
• دقت اندازه گیری: 1% FS
• کلاس محافظت: IP42
• وزن: 1200 گرم
