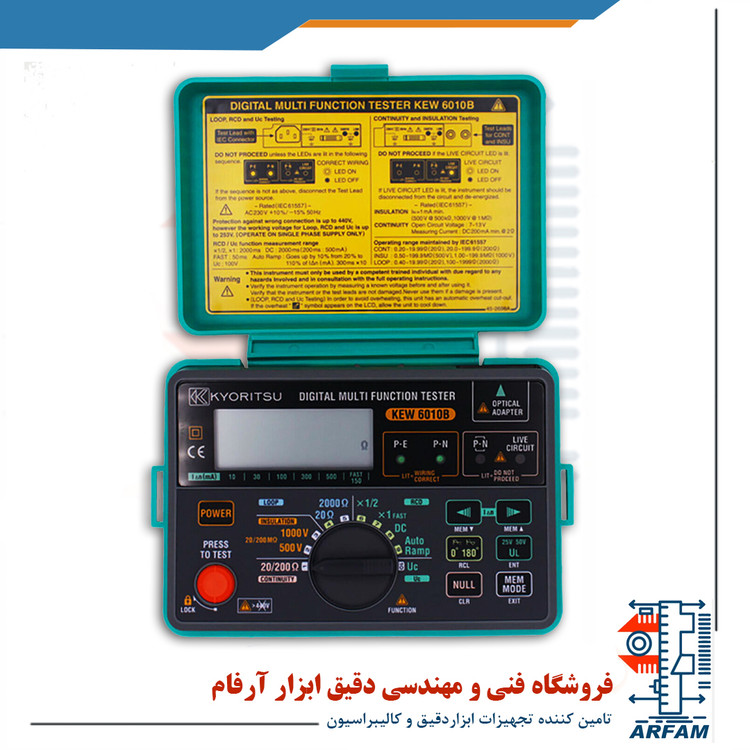

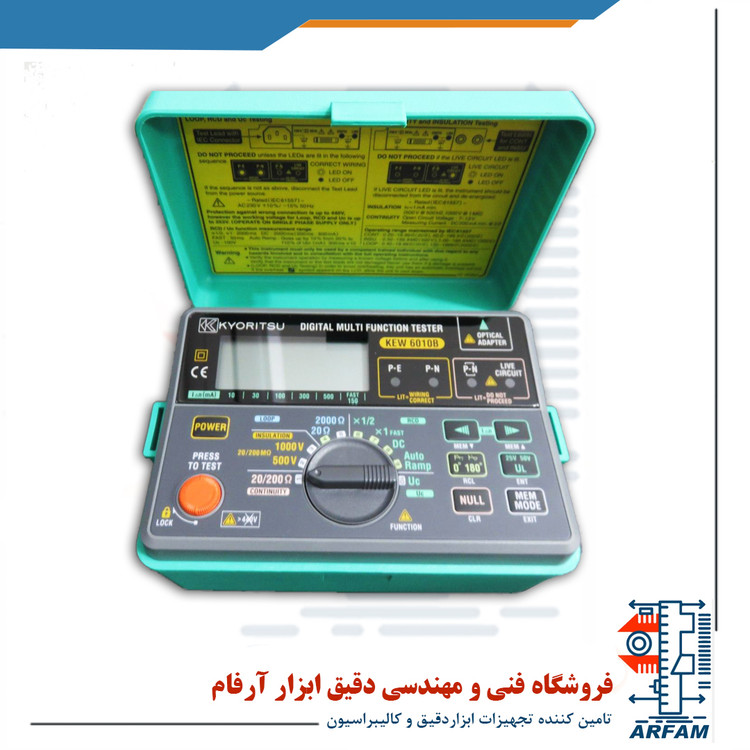

مولتی فانکشن تستر دیجیتال کیوریتسو مدل KYORITSU 6010B
Kyoritsu 6010B 5 in 1 Multifunction Tester - Test Equipment
مولتی فانکشن کیوریتسو مدل Kyoritsu 6010b در واقع ترکیبی از دو دستگاه تستر مقاومت عایق و لوپ تستر است. در حالت میگر این دستگاه با ولتاژ تست 500 ولت DC می تواند تا رنج 199.9MΩ را به صورت اتورنج اندازه گیری کند. این مولتی فانکشن علاوه بر قابلیت های ذکر شده می تواند تست RCD و تست پیوستگی مدار را انجام دهد. از قابلیت های این دستگاه در حالت میگر می توان به دشارژ اتوماتیک برای حفاظت بیشتر ، مدار داخلی حفاظت اضافه بار و جریان 200 میلی آمپری در حالت تست اتصال کوتاه را می توان اشاره کرد. در حالت تستر لوپ نیز می توان به ویژگی هایی از قبیل حفاظت در مقابل گرمای بیش از اندازه ، تست امپدانس در حالت جریان کم و قابلیت زاویه فاز قابل انتخاب اشاره کرد.
مشخصات فنی مولتی فانکشن کیوریتسو مدل 6010b
- تست پیوستگی : ۲۰/۲۰۰Ω با جریان ۲۰۰mA
- تست مقاومت عایقی: 20 و 200 مگا اهم در دو سطح ولتاژ 500 و 1000 ولت با جریان نامی بیشتر از 1 میلی آمپر
- امپدانس حلقه اتصال کوتاه : 20/2000Ω با جریان تست نامی 25 آمپر در رنج 20 اهم و جریان تست نامی 15 میلی آمپر در رنج 2000 اهم
- تست 10/30/100/300/500mA ۱/۲, ×۱ RCDدر مد AC و DC و بصورت شیب
- ولتاژ تماسی UC= 100V
- حافظه: قابلیت ذخیره ۳۰۰ نتیجه اندازه گیری
Continuity Testing |
---|
Measuring Range | 20/200Ω (Auto-Ranging) |
---|
Open Circuit Voltage | > 6V |
---|
Short Circuit Current | > 200mA |
---|
Accuracy | ±(3%rdg + 3dgt) |
---|
Insulation Resistance Testing |
---|
Measuring Range | 20/200MΩ (Auto-Ranging) |
---|
Test Voltage | 500/1000V |
---|
Open Circuit Voltage | +20% - 0% |
---|
Rated Current | > 1mA |
---|
Accuracy | ± (3%rdg + 3dgt) |
---|
Loop Impedance Testing |
---|
Impedance Range | 20/2000Ω |
---|
Rated Voltage | 230V + 10% - 15%(50Hz) |
---|
Normal Test Current | 20Ω:25A/10ms 2000Ω:15mA/350ms max. |
---|
Accuracy | ±(3%rdg + 8dgt) |
---|
RCD Testing |
---|
Test Current (Test Current Duration) | x1/2, x1 | 10, 30, 100, 300, 500mA (2000ms) |
---|
Fast | 150mA (50ms) |
---|
DC | 10, 30, 100, 300mA (2000ms), 500mA (200ms) |
---|
Auto Ramp | Goes up by 10% from 20% to 110% of IΔn. 300ms×10 |
---|
Rated Voltage | 230V + 10% - 15% 50Hz |
---|
Accuracy | Test Current | x1/2: -8%-2% x1, FAST: +2%+8% DC: ±10% Auto Ramp: ±4% |
---|
Trip Time | ±(1%rdg + 3dgt) |
---|
Uc Testing |
---|
Measuring Range | 100V |
---|
Rated Voltage | 230V + 10% - 15% (50Hz) |
---|
Test Current | 5mA at IΔn = 10mA 15mA at IΔn = 30/100mA 150mA at IΔn = 300/500mA |
---|
Accuracy | +5% to +15%rdg±8dgt |
---|
Safety Standard | IEC 61010-1 CAT III 300V Pollution Degree 2 IEC 61557-1, 2, 3, 4, 6, 10, IEC 60529 (IP40) |
---|
Power source | R6 or LR6 × 8 |
---|
Dimensions | 115(L) × 175(W) × 86(D)mm |
---|
Weight | 840g approx. |
---|
Included Accessories | 7122B (Test leads) KAMP10* (Test Lead with IEC Connector) Pouch for Test leads Shoulder Strap Shoulder Pad Instruction Manual |
---|
Optional Accessories | 7133B (Distribution board test leads) 8212-RS232C (RS232C adaptor with "KEW Report (Software)") 8212-USB (USB adaptor with "KEW Report (Software)") |
---|
*KAMP10 (AU): Australian plug
KAMP10 (UK): British plug (13A)
KAMP10 (EU): European SHUKO plug
KAMP10 (SA): South African plug
