گیج منیفولد دیجیتال با پراب وکیوم جانبی تستو مدل TESTO 557

Digital Manifold 05631557 TESTO 557

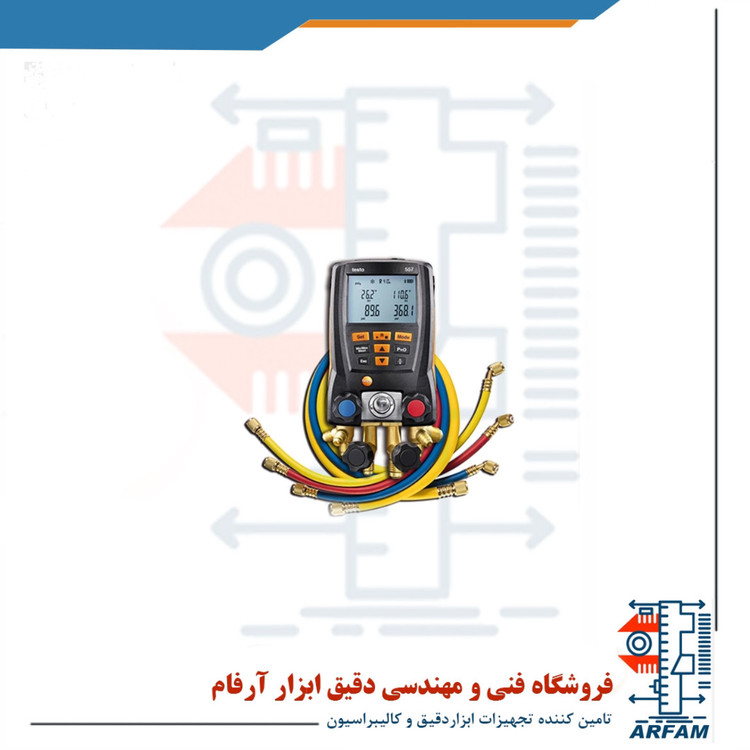

منیفولد دیجیتال TESTO 557 ابزاری ایده‌آل برای کسانی است که دائم با تجهیزات برودتی و پمپ های حراراتی کار می کنند. بلوک شیرهای این دستگاه چهار طرفه بوده و 4 اتصال برای شلنگ در آن تعبیه شده تا شما بتوانید به سرعت و سادگی از آن ها استفاده کنید. این دستگاه دارای 2 سنسور فشار است که با آن ها می توان فشار زیاد و کم را با دقت بالا از -1 تا 60 بار اندازه گیری کرد و علاوه بر آن یک ورودی سنسور فشار برای گیج فوق العاده دقیق Pirani در این دستگاه وجود دارد که می توان با آن فشار وکیوم را تا 20000 میکرون اندازه گرفت. سنسور ها به صورت خودکار تاثیرات دمایی را حذف کرده و با تشخیص اتمی، دمای جوشش و میعان را تشخیص می دهند. مضاف بر این دو ورودی برای پروب های دمایی NTC هم در آن در نظر گرفته شده تا محاسبات حالت های سوپرهیت و سابکولد به صورت آنی و خودکار انجام گیرد و علاوه بر آسان کردن کار، خطاهای محاسباتی را نیز کم کند. به همراه دستگاه یک عدد گیج وکیوم پیرانی و دو پروب دما سنج گیره ای هم وجود دارد که با اتصال به سطح مسیر، دما را از 50- تا 150 درجه سانتیگراد می توانند اندازه گیری کنند.

به لطف پمپ حرارتی موجود در دستگاه، نیازی به جابه جای شیلنگ های متصل نیز نخواهد بود. برای این دستگاه نرم افزار مخصوصی تهیه شده است که می توان آن را بر روی انواع کامپیوتر های شخصی، گوشی های هوشمند و تبلت ها نصب کرد تا طریق بلوتوث متصل شده و داده ها را مشاهده، آنالیز و ارسال کنید. همچنین درون دستگاه 60 عدد گاز یخچال برای افزایش هر چه بیشتر دقت محاسبات از پیش تعریف شده و می توان آن ها را با اپلیکیشن به روز رسانی نیز کرد. به لطف این قابلیت و سایر قابلیت هایی نظیر قاب فلزی مقاوم، آویز دیواری، عمر باتری 250 ساعته، نشانگر میزان باتری و پمپ گرمایشی اتمی، کار کردن با سیستم های برودتی از همیشه آسان تر شده است.



مشخصات کلی گیج منیفولد دیجیتال با پراب وکیوم جانبی تستو مدل TESTO 557

منیفولد دیجیتال TESTO 557 یک وسیله دقیق و مقاوم مناسب استفاده روزمره در صنایع گرمایشی و سرمایشی است. 4 شیر تعبیه شده بر روی این دستگاه دو طرفه بوده ، 3 ورودی پروب فشار از نوع UNF 7/16 اینچی و یک عدد مدل UNF 5/8 اینچی به همراه سری اتصال شلنگ آن سرعت و سادگی کار ار افزایش می دهد. این دستگاه دارای 2 سنسور فشاری است که با آن ها می توان فشار زیاد و کم را با دقت بالا از -1 تا 60 بار اندازه گیری کرد. این سنسور ها به صورت خودکار تاثیرات دمایی را حذف کرده و با تشخیص اتمی، دمای جوشش و میعان را تشخیص می دهند. علاوه بر آن دو ورودی برای پروب های دمایی NTC هم در آن در نظر گرفته شده تا محاسبات حالت های سوپرهیت و سابکولد به صورت آنی و خودکار انجام گیرد. به همراه دستگاه دو پروب دما سنج گیره ای هم وجود دارد که با اتصال به سطح مسیر، دمای آن را از 50- تا 150 درجه سانتیگراد اندازه می گیرد. به همراه منیفولد دیجیتال TESTO 557 یک عدد گیج وکیوم پیرانی وجود دارد که به ورودی مخصوص خود در دستگاه متصل می شود و با آن می شود فشار وکیوم را تا 20000 میکرون اندازه گرفت. به لطف پمپ حرارتی موجود در دستگاه نیازی به جابه جای شیلنگ های متصل نیز نخواهد بود.

دستگاه منیفولد دیجیتال TESTO 557 دارای قابلیت بلوتوث بوده که می توان با آن به انواع سیستم های کامپیوتر شخصی، گوشی های هوشمند و تبلت ها متصل شده تا با استفاده از نرم افزار مخصوص آن، داده ها را مشاهده و ذخیره سازی کرد. در ضمن این نرم افزار قابلیت نمودار گیری، مستند سازی با فرمت هایی نظیر PDF، ارسال به ایمیل و چاپگر را هم دارد. همچنین درون دستگاه 60 عدد گاز یخچال برای افزایش هر چه بیشتر دقت محاسبات از پیش تعریف شده که می توان آن ها را با اپلیکیشن به روز رسانی نیز کرد. بدنه دستگاه از جنس فلز بوده که آن را در مقابل ضربه و نفوذ محافظت می کند. صفحه نمایش LCD بزرگ و پرنور این منیفولد، خواندن اعداد در تاریکی را راحت می سازد. در پشت دستگاه هم یک عدد قلاب برای آویزان کردن آن در مکان های مختلف نیز تعبیه شده است.

ابعاد منیفولد دیجیتال TESTO 557 220x125x70 میلیمتر و وزن آن 1.2 کیلو گرم است.

مشخصات فنی و عملکردی گیج منیفولد دیجیتال با پراب وکیوم جانبی تستو مدل TESTO 557

سنسور های فشار این منیفولد قابلیت اندازه گیری فشار در واحد های مختلف kPa/MPa/bar/psi در بازه -1 تا 60 بار را با دقت 0.01 بار و با خطای 0.5± درصد را دارند. میزان تحمل overload آن ها 65 بار است. سنسور های دمایی قابل اتصال به آن از نوع NTC هستن که میتواند واحد های سانتیگراد، فارنهایت و کلوین را به یکدیگر تبدیل کنند. بازه تحمل دمایی در آن 50- تا 150 درجه سانتیگراد با دقت 0.1 درجه و خطای 0.5 درجه سانتیگراد است. پروب وکیوم دستگاه از نوع Pirani است که می تواند فشار خلا را از 0 تا 20000 میکرون اندازه گیری کند. دقت این گیج در بازه کمتر از 1000 یک میکرون، بین 1000 تا 2000، 10 میکرون، بین 2000 تا 5000، 100 میکرون، بین 5000 تا 10000، 500 میکرون و برای بازه باقی مانده 5000 میکرون است. خطای آن هم 10± میکرون به علاوه 10 درصد ولت بر مگا وات می باشد.

دستگاه در هر نیم ثانیه یک عدد را می تواند اندازه گیری کند. منبع تغذیه آن 4 عدد باتری 1.5 ولت نیم قلمی است که تا 250 ساعت جوابگوی استفاده بوده و به همراه دستگاه 4 عدد مدل قابل شارژ آن وجود دارد.دمای لازم جهت استفاده از دستگاه بین 20-تا 50 درجه سانتیگراد بوده و دمای مناسب برای نگه داری آن بین 20- تا 60 درجه می تواند متغییر باشد.

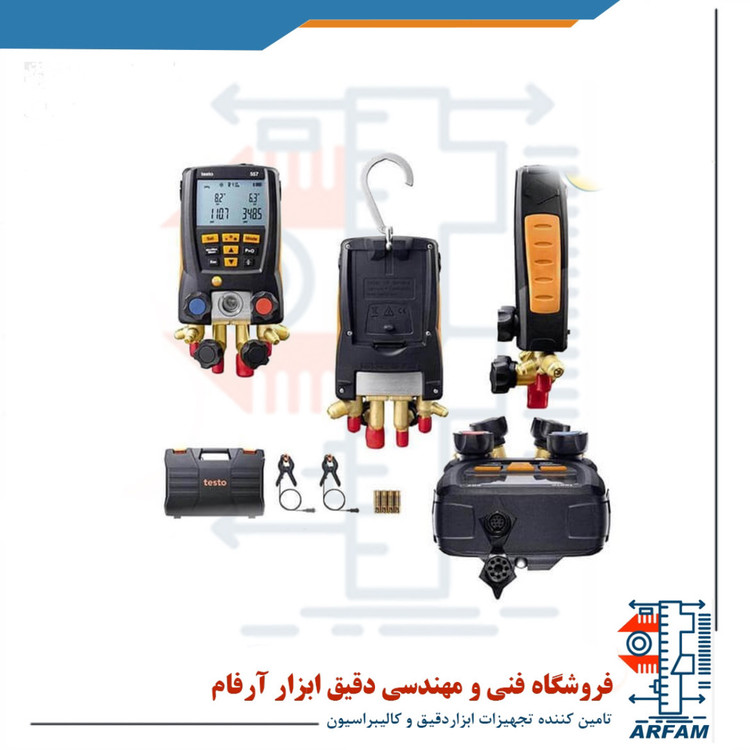

لوازم جانبی گیج منیفولد دیجیتال با پراب وکیوم جانبی تستو مدل TESTO 557

مشخصات فنی دستگاه گیج منیفلد دیجیتالی تستو TESTO 557 :

• هوشمند و قابلیت اتصال بلوتوثی به موبایل و تبلت
• نمایشگر صفحه بزرگ با نور پس زمینه
• مطابق استاندارد IP42
• واحدهای اندازه گیری KPa – bar – Mpa – Psi
• رنج محاسبه دما -50 الی 150 درجه C
• رنج محاسبه فشار -1 الی 60 بار
• رنج محاسبه خلا 0 تا 20000 میکرون
• کاوشگر خلاء خارجی برای تخلیه سریعتر و مطمئن تر سیستم
• اندازه‌گیری‌های دقیق و همزمان سوپرهیت / ساب خنک‌کننده
• فشار و دماهای جانبی بالا / پایین را اندازه گیری می کند
• بلوک شیر 4 طرفه با پورت های 3/8 اینچ و 1/4 اینچ
• پروب خلاء خارجی
• ادغام برنامه از طریق بلوتوث (محدوده 65 فوت)
• دمای سوپرهیت و ساب خنک کننده را محاسبه و نمایش می دهد

Temperature
Measuring range	-58° to 302 °F / -50 to +150 °C
Accuracy	±0.9 °F / ±0.5 °C
Resolution	0.1 °F / 0.1 °C
Probe connection	2 x Plug-in (NTC)

ادامه مشخصات

Pressure measurement
Measuring range	-15 to 870 psi / -1 to 60 bar
Accuracy	±0.5 % Fs
Resolution	0.14 psi / 0.01 bar
Probe connection	3 x 7/16″ – UNF + 1 x 5/8” – UNF
Overload rel. (high pressure)	943 psi / 65 bar

General technical data
Weight	44 oz. / 1243 g
Dimensions	9 x 4.4 x 3 in. (LxWxH) / 229 x 112.5 x 71 mm (LxWxH)
Operating temperature	-4° to 122 °F / -20 to +50 °C
Protection class	IP54
Product colour	Black
Auto-off	10 min*
Battery type	4 x AA batteries
Battery life	250 h with no illumination, no Bluetooth®h (without illumination, without Bluetooth®, without vacuum probe); 100 h with illumination and Bluetooth®
Radio range	492.12 ft. / 150 m
Pressure media	CFC
Refrigerants in instrument	R1234yf; R744 (CO₂); R437A; R503; R452A; R500; R114; R444B; R407H; R422B; R434A; R410A; R290; R449A; R401B; R407F; R13; R123; R718 (H₂O); R404A; R125; R416A; R421B; R422C; R448A; R22; R407A; R409A; R12; R454B; R414B; R442A; R1233zd; R420A; R424A; R458A; R427A; R450A; R124; R502; R1234ze; R600a; R23; R402B; R455A; R454A; R407C; R453a; R513A; R401A; R422D; R402A; R507; R454C; R408A; R421A; R134a; R32; R452B; R438A
System requirements	requires iOS 7.1 or newer; requires Android 4.3 or newer; requires mobile end device with Bluetooth 4.0   requires iOS 11.0 or newer; requires Android 6.0 or newer; requires mobile end device with Bluetooth 4.0
Refrigerants update via App	R11; FX80; I12A; R1150; R1270; R13B1; R14; R142B; R152A; R161; R170; R227; R236fa; R245fa; R401C; R406A; R407B; R407D; R41; Ra11A; R412A; R413A; R417A; R417B; R417C; R422A; R426A; R508A; R508B; R600; RIS89; SP22
Storage temperature	-4° to 140 °F / -20 to +60 °C
