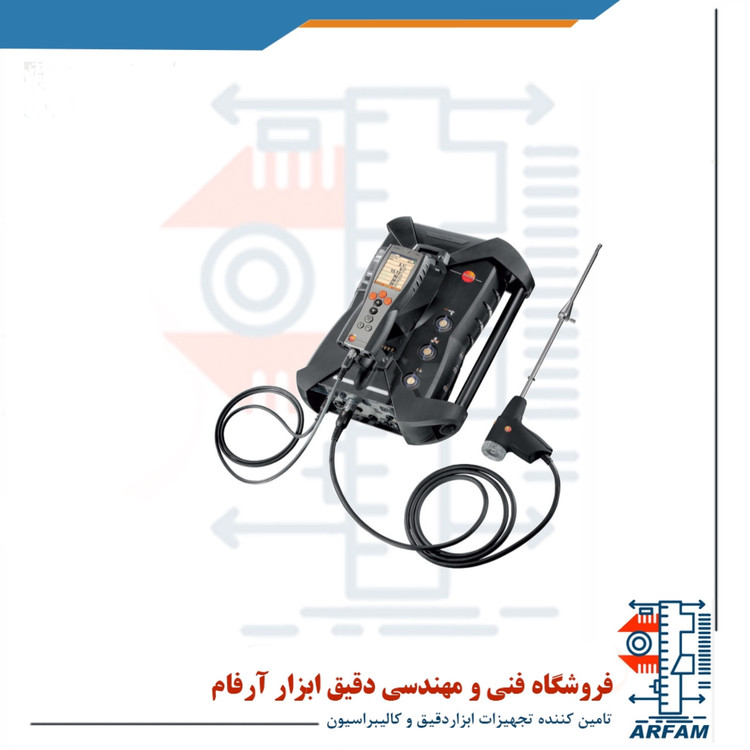

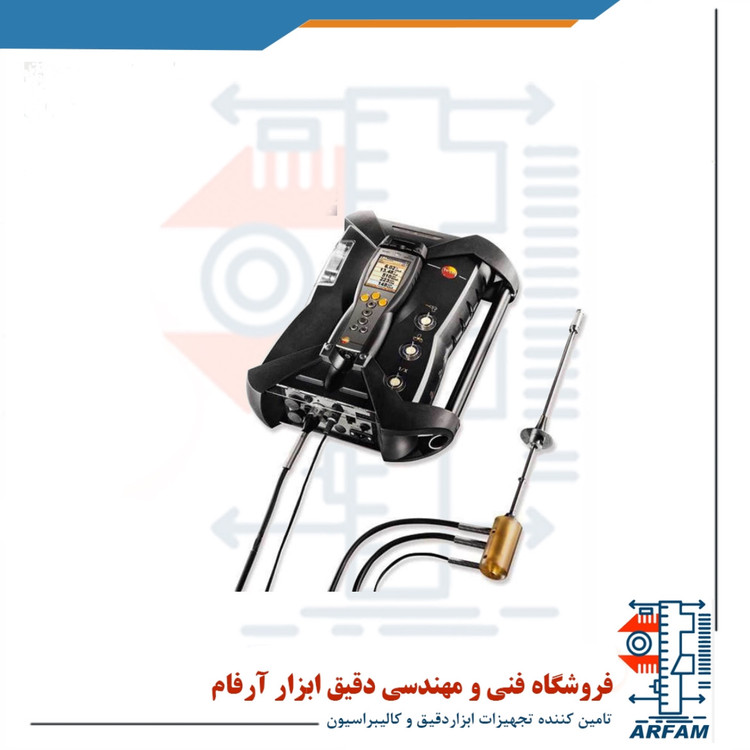

TESTO 350

Portable Emission Analyzer TESTO 350

یک وسیله حرفه ای برای آنالیز انواع گاز دودکش است. این دستگاه قابلیت اتصال به رنج وسیعی از پروب ها، سنسور ها، رنج اکستنش ها و فیلترها را دارد که می تواند امکانات نامحدودی را به شما ارائه دهد. با این وسیله می توان انواع گاز هایCO, CO2, NO, NO2, SO2, H2S,O2,CxHy   را  در توربین ها، کوره ها، موتور ها و سرویس های آن ها، آنالیز نمود. داخل این دستگاه محل قرار گیری واحد کنترل آن است که داده ها بر روی نمایشگر رنگی آن نمایش داده می شوند. به لطف وجود حافظه داخلی در جعبه آنالیزور، داده ها را می توان از جعبه به واحد کنترل منتقل کرد. بدین ترتیب می شود به طور هم زمان چند دستگاه را به یک واحد کنترل متصل نمود. در صورتی که نخواهید از واحد کنترل جداگانه استفاده کنید، می توانید جعبه را به صورت مستقل به سیستم کامپیوتری و یا دستگاه های اندرویدی متصل کنید تا با استفاده از اپلیکیشن رایگان آن، داده ها را مشاهده کرده و دستگاه را برنامه ریزی کنید. پس از برنامه ریزی کردن، دستگاه مستقلا توانایی انجام آنالیز ها و ذخیره داده ها را دارد. سنسور های گاز این جعبه و تمامی قطعات مصرفی آن درون یدنه قرار گرفته اند ولی به راحتی تعویض می شوند، بدنه این وسیله ضد ضربه و بسیار مقاوم بوده و تمامی قطعات داخلی آن را در مقابل نفوذ ذرات و ضربه محافظت می کند.

مشخصات کلی کامل ترین آنالایزر گاز های خروجی دودکش تستو TESTO 350 :

آنالیزور گاز دودکش قابل حمل  TESTO 350، یک وسیله حرفه ای برای آنالیز انواع گاز دودکش است. این دستگاه قابلیت اتصال به رنج وسیعی از پروب ها، سنسور ها، رنج اکستنش ها و فیلترها را دارد که می تواند امکانات نامحدودی را به شما ارائه دهد. در داخل این دستگاه به صورت پیش فرض یک عدد سنسور اکسیژن قرار گرفته است. اما برای شروع به کار شما باید حداقل یکی از سنسور های تشخیصCO, CO2, NO, NO2, SO2, H2S  یا CxHy را به آن اضافه کنید. قابلیت اتصال کابل های افضایش طول و تشخیص اتومات دستگاه های متصل شده بسیاری از محدودیت های شما را حذف خواهد. این دستگاه مجهز به سیستم رقیق سازی خودکار است و در صورتی که غلظت گاز درون آن از حد مجاز بیشتر شود، جهت جلوگیری از آسیب دیدن قطعات به طور خودکار آن را رقیق خواهد کرد. در داخل این دستگاه محل قرار گیری واحد کنترل آن است که داده ها بر روی نمایشگر رنگی آن نمایش داده می شوند.

سیستم به صورت مداوم وضعیت گاز آنالیز شده و سایر هشدار ها را بزرگ و شفاف نمایش می دهد. به لطف وجود حافظه داخلی در جعبه آنالیزور، داده ها را می توان از جعبه به واحد کنترل منتقل کرد. بدین ترتیب می شود به طور هم زمان چند دستگاه را به یک واحد کنترل متصل نمود. در صورتی که نخواهید از واحد کنترل جداگانه استفاده کنید، می توانید جعبه را به صورت مستقل به سیستم کامپیوتری و یا دستگاه های اندرویدی متصل کنید تا با استفاده از اپلیکیشن رایگان آن، داده ها را مشاهده کرده و دستگاه را برنامه ریزی کنید. بدین ترتیب رنج اندازه گیری داده ها را تا حد معینی می توانید افزایش دهید. سنسور های گاز این جعبه و تمامی قطعات مصرفی آن درون یدنه قرار گرفته اند ولی به راحتی تعویض می شوند، بدنه این وسیله ضد ضربه و بسیار مقاوم بوده و تمامی قطعات داخلی آن را در مقابل نفوذ ذرات و ضربه محافظت می کند.

ابعاد جعبه آنالیزور گاز دودکش TESTO 350 330x128x428 میلی متر، رنگ آن مشکی و وزنش 4.8 کیلو گرم است. محصول دارای گواهی محافظتی IP40 و تاییدیه EC اروپا است.

مشخصات فنی و عملکردی کامل ترین آنالایزر گاز های خروجی دودکش تستو TESTO 350 :

مشخصات عملکردی این دستگاه وابستگی به سنسورهای آن دارد. به این دستگاه می توان یک عدد پروب دمایی گاز احتراق، یک پروب گاز دودکش، یک عدد پروب اختلاف فشاری و یک عدد دماسنج متصل کرد. برق مورد نیاز دستگاه در حالت AC بین 100 تا 240 ولت و 50 تا 60 هرتز است. در حالت DC این مقدار 11 تا 40 ولت می باشد. باتری دستگاه از نوع لیتیومی بوده و تا 5 ساعت قابلیت نگه داری شارژ را دارد. شدت جریان پمپ درونی آن یک لیتر بر دقیقه، بیشترین فشار قابل تحمل 50 میلی بار، بیشترین فشار منفی قابل تحمل 300- میلی بار، میزان تحمل غبار در گاز20 گرم بر متر مکعب، بازه محاسبات نقطه جوش بین 0 تا 99 درجه سانتیگراد و بیشترین رطوبت قابل تحمل در نقطه‌ی جوشش 70 درجه سانتیگراد است. قابلیت پشتیبانی شلنگ تا 16.2 متر و ظرفیت حافظه آن 2 مگا بایت معادل 250000 عدد است.

در ادامه مشخصات سنسور های دستگاه را به تفصیل بررسی می کنیم.دما نوع NTC: بازه 20- تا 50 درجه سانتیگراد – دقت نمایش 0.1 – خطا 0.2± درجه / دما TC نوع K: بازه 200- تا 1370 درجه سانتیگراد – دقت نمایش 0.1 – خطا 0.4± درجه برای بازه 100- تا 200 درجه و 1± برای بازه باقیمانده / دما TC نوع S: بازه 0 تا 1760 درجه سانتیگراد – دقت نمایش 0.1 – خطا و 1± درجه / اختلاف فشار پیزومقاومتی: دو بازه 40- تا 40 و 200- تا 200 هکتوپاسکال – دقت برای حالت اول 0.01 و برای حالت دوم 0.1 – خطا 1.5± درصد میلی ولت /

فشار مطلق: 600 تا 1150 هکتو پاسکال – دقت 1 – خطا 10± هکتوپاسکال / O2: تا 25 درصد حجمی – دقت 0.1 درصد حجمی – خطا 0.08 FSV – زمان واکنش T95=20 S  /CO با جبران H2: تا 10000 ppm– دقت 1 ppm – خطا 0 تا 200 ppm برابر 10 ppm، 200 تا 2000 5 درصد میلی ولت و باقیمانده 10 درصد میلی ولت – زمان واکنش T90=40 S  /CO  کم با جبران H2: تا 500 ppm– دقت 1 ppm – خطا 0 تا 40 ppm برابر 2 ppm و باقیمانده 5 درصد میلی ولت – زمان واکنش T90=40 S / NO: تا 4000 ppm– دقت 1 ppm – خطا 0 تا 100 ppm برابر 5 ppm، 100 تا 2000 5 درصد میلی ولت و باقیمانده 10 درصد میلی ولت – زمان واکنش T90=30 S / NO کم: تا 300 ppm– دقت 1 ppm – خطا 0 تا 40 ppm برابر 2 ppm و باقیمانده 5 درصد میلی ولت – زمان واکنش T90=30 S  /NO2: تا 500 ppm– دقت 1 ppm – خطا 0 تا 100 ppm برابر 5 ppm و باقیمانده 5 درصد میلی ولت – زمان واکنش T90=40 S  / SO2: تا 5000 ppm– دقت 1 ppm – خطا 0 تا 100 ppm برابر 5 ppm، 100 تا 2000 5 درصد میلی ولت و باقیمانده 10 درصد میلی ولت – زمان واکنش T90=30 S  /میزان بازدهی : 0 تا 120 درصد با دقت 0.1 درصد / محاسبه گاز دودکش از دست رفته : 0 تا 99.9درصد با دقت 0.1 درصد / محاسبه نقطه جوشش گاز دودکش : 0 تا 99 درجه Ctd با دقت 0.1



محاسبه CO2: از 0 تا CO2 MAX که با سنسور O2 محاسبه می شود.H2S: تا 300 ppm– دقت 1 ppm – خطا 0 تا 40 ppm برابر 2 ppm و باقیمانده 5 درصد میلی ولت – زمان واکنش T90=35S    / NDIR CO2: تا 50 درصد حجمی – دقت 0.1 درصد حجمی برای بالای 25 درصد و 0.01 برای زیر 25 درصد – خطا 0.3±  درصد حجمی به علاوه 1 درصد میلی ولت برای زیر 25 درصت و 0.5±  درصد حجمی به علاوه 1.5 درصد میلی ولت برای باقی مانده– زمان واکنش T95=10 S / متان CH4: بازه 100 تا 40000 ppm– دقت نمایش 10 ppm – خطا 400± درجه برای بازه 100 تا 4000 ppm و 10± درصد میلی ولت برای باقیمانده – جهت اندازه گیری باید حداقل 2 درصد آن اکسیژن باشد – زمان پاسخگویی T90=40 S و فاکتور پاسخ گویی 1 است / پروپان C3H8: بازه 100 تا 21000 ppm– دقت نمایش 10 ppm – خطا 400± درجه برای بازه 100 تا 4000 ppm و 10± درصد میلی ولت برای باقیمانده – جهت اندازه گیری باید حداقل 2 درصد آن اکسیژن باشد – زمان پاسخگویی T90=40 S و فاکتور پاسخ گویی 1.5 است / بوتان C4H10: بازه 100 تا 18000 ppm– دقت نمایش 10 ppm – خطا 400± درجه برای بازه 100 تا 4000 ppm و 10± درصد میلی ولت برای باقیمانده – جهت اندازه گیری باید حداقل 2 درصد آن اکسیژن باشد – زمان پاسخگویی T90=40 S و فاکتور پاسخ گویی 2 است / Trigger input: 5 تا 12 ولت / این کیت باید در محیط های کاری با دمای 5- تا 45 درجه استفاده شود و دمای مورد نیاز جهت نگهداری از دستگاه بین 20- تا 50 درجه سانتیگراد می تواند متغییر باشد.



لوازم جانبی کامل ترین آنالایزر گاز های خروجی دودکش تستو TESTO 350 :

جعبه آنالیزور گاز دودکش TESTO 350 پروب ها و سنسور های زیادی دارد که انتخاب حداقل یک سنسور گازی دیگر برای کار کردن دستگاه ضروری است.
