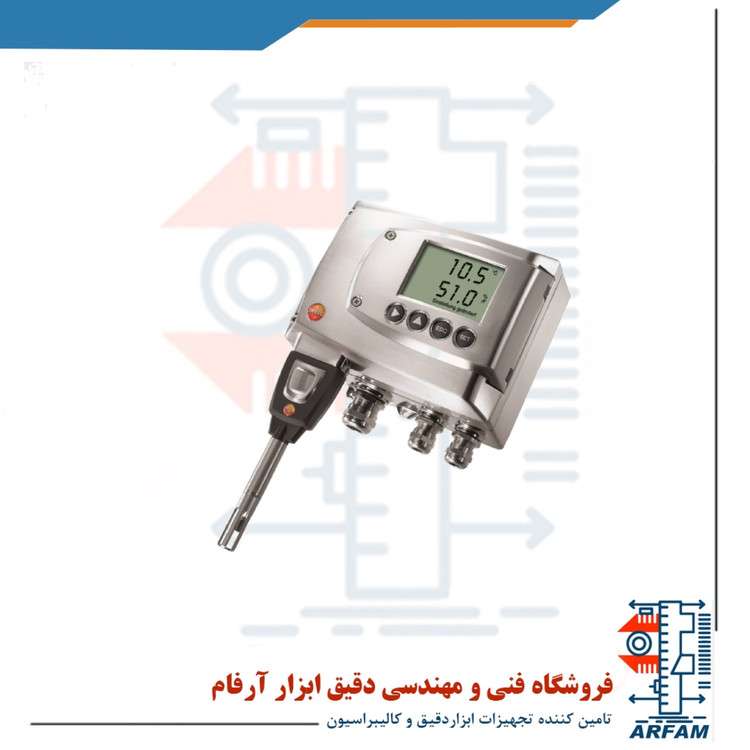

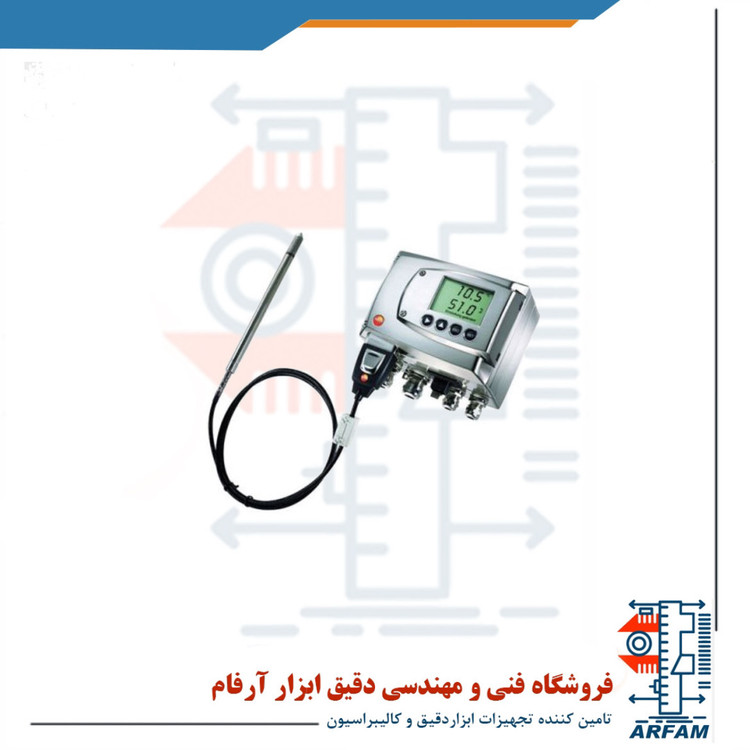

ترنسمیتر دما و رطوبت با خروجی رله و انالوگ تستو TESTO 6681

Temperature And Humidity Transmitter TESTO 6681

دستگاه TESTO 6681  به همراه سری پروب ها برای اندازه گیری رطوبت صنعتی بکار می رود که نیاز به حرفه ای گری مطلق دارد. نه تنها در اجرای سیستم ، بلکه در فن آوری اندازه گیری استفاده شده است. فرستنده رطوبت صنعتی TESTO 6681 ، همراه با سری پروب ها این خواسته های بالا را برآورده می کند. تستو 6681 دارای ویژگی های اضافی ، فراتر از خواص و مزایای یک فرستنده معمولی است ، که باعث خوشحالی پزشکان نیز می شود. به همین دلیل این مدل را به اولین انتخاب در فناوری خشک کردن ، ردیابی رطوبت و فناوری فرآیند هوای فشرده و همچنین درتقاضای فن آوری تهویه مطبوع بکار گرفته می شود. نوع خروجی در دستگاه فرستنده رطوبت صنعتی TESTO 6681 در محدوده بین 0/4 تا 20 میلی آمپر (2 سیم / 4 سیم) یا 0 تا 1/5/10 ولت (4 سیم) به میزان اندازه گیری در مدت 1 ثانیه انجام می شود و وضوح 12 بیتی می باشد. دقت خروجی های آنالوگ در بازه بین 0/4 تا 20 میلی آمپر ± 0.03 میلی آمپر، 0 تا 1 ولت ± 1.5 میلی ولت، 0 تا 5 ولت ± 7.5 میلی ولت و 0 تا 10 ولت ± 15 میلی ولت قرار دارد که حداکثر بار آن 500 اهم در 24 ولت می باشد. همچنین این دستگاه دارای استاندارد ایمنی از نوع IP65 می باشد.

مشخصات کلی ترنسمیتر دما و رطوبت با خروجی رله و انالوگ تستو مدل TESTO 6681 :

دستگاه فرستنده رطوبت صنعتی TESTO 6681 قادر به محاسبه و ارائه تمام مولفه های رطوبت می باشد که می توان مفهوم تنظیم بهینه به لطف قابلیت تنظیم کل زنجیره سیگنال شامل تنظیم آنالوگ را در این دستگاه درک کرد. همچنین خروجی اترنت ، رله و آنالوگ امکان ادغام بهینه در سیستم های اتوماسیون فردی را فراهم می کند.نرم افزار P2A برای پارامتر سازی ، تنظیم و تحلیل باعث صرفه جویی در وقت و هزینه های راه اندازی و نگهداری می شود.

 این دستگاه در ابعاد به اندازه 122 * 162 * 77 میلی متر (بدون پروب) بوده و وزن آن حدود 1.960 کیلوگرم (بدون پروب ، بدون ماژول اترنت) می باشد. همچنین این دستگاه حاویLCD  2 خطی با وضوح به میزان 12 بیتی می باشد. یکی از مزایای این دستگاه نمایش چند زبانه و جنس فلزی آن می باشد و دارای کلاس حفاظت IP65 است.

مشخصات فنی و عملکردی  ترنسمیتر دما و رطوبت با خروجی رله و انالوگ تستو مدل TESTO 6681 :

این دستگاه شامل ورودی ها و خروجی ها می باشد. تعداد و مقدار خروجی های انالوگ 2 بوده یا به صورت اختیاری به تعداد 3 کانال است که کانال قابل انتخاب، به صورت آزادانه می باشد.نوع خروجی در دستگاه فرستنده رطوبت صنعتی TESTO 6681 در محدوده بین 0/4 تا 20 میلی آمپر (2 سیم / 4 سیم) یا 0 تا 1/5/10 ولت (4 سیم) به میزان اندازه گیری در مدت 1 ثانیه انجام می شود و وضوح 12 بیتی می باشد.دقت خروجی های آنالوگ در بازه بین 0/4 تا 20 میلی آمپر 3 0.03 میلی آمپر، 0 تا 1 ولت ± 1.5 میلی ولت،

0 تا 5 ولت ± 7.5 میلی ولت و 0 تا 10 ولت ± 15 میلی ولت قرار دارد که حداکثر بار آن 500 Ω در 24 VAC / DC می باشد. خروجی های دیگر در دستگاه فرستنده رطوبت صنعتی TESTO 6681 شامل رله ها می باشد که به تعداد 4 رله (تخصیص رایگان به کانال های اندازه گیری یا به صورت هشدار جمعی با منوی عملیاتی / نرم افزار PsA) است و حداکثربه اندازه 250 ولت AC / DC / 3 A (NO / NC) می باشدتامین کننده ولتاژ در این دستگاه به صورت 2 سیم به میزان 24 VDC ± 10٪ و4 سیم به اندازه 20 تا 30 VAC / DC می باشد مصرف فعلی این فرستنده حداکثر 300 میلی آمپر است.

دمای کار دستگاه (با رله یکپارچه) در بازه بین -40 تا +60 درجه سانتی گراد می باشد. در دستگاه فرستنده رطوبت صنعتی TESTO 6681 با نبودن نمایشگر دمای کار در بازه بین -40 تا +70 درجه سانتیگراد یا بین -40 تا +158 درجه فارنهایت بوده و دمای ذخیره سازی در محدوده بین -40 تا +80 درجه سانتیگراد یا بین -40 تا +176 درجه فارنهایت اندازه گیری می شود. اما با وجود نمایشگر دمای کار در بازه بین 0 تا +50 درجه سانتیگراد یا +32 تا +122 درجه فارنهایت است و دمای ذخیره سازی در محدوده بین -40 تا +80 درجه سانتیگراد یا بین -40 تا +176 درجه فارنهایت می باشد که محیط اندازه گیری برای شاخص هوا و نیتروژن می باشد.

سری های دستگاه فرستنده رطوبت صنعتی TESTO 6610 که شامل دستگاه TESTO 6611 تا TESTO 6617 می باشد، دارای مشخصات فنی با جزییات مهمی می باشد. محدوده اندازه گیری رطوبت در بازه بین 0 to 100 %RH می باشد و قابلیت تکرارپذیری در این پروب ها بهتر از ± 0.2 RH می باشد.سنسور بکار رفته در این دستگاه ها از نوع حسگر رطوبت خازنی بوده که لحیم شده است. میزان ردیابی رطوبت در بازه بین -60 to +30 °Ctd / -76 to +86 °Ftd قرار دارد.

مشخصات فنی دستگاه ترانسمیتر دما و رطوبت مدل TESTO 6681 :

• پارامترهای اندازه گیری: ppm,g/m^3,g/kg,c/F,%RH
• محدوده اندازه گیری: ( با توجه به نوع پراب)
• رطوبت: 0..100%RH
• دما: -30 .. 180 C
• دقت:  +-1%RH
• قابلیت اندازه گیری رطوبت مطلق،انتاپلی و دمای نقطه شبنم هوای فشرده
• دارای خروجی رله،خروجی آنالوگ و profibus-DP
• امکان تعویض پراب دستگاه توسط کاربر
• امکان کالیبره کردن دستگاه و انجام سایرتنظیمات آن در محل اندازه گیری به کمک رایانه یا بدون آن
