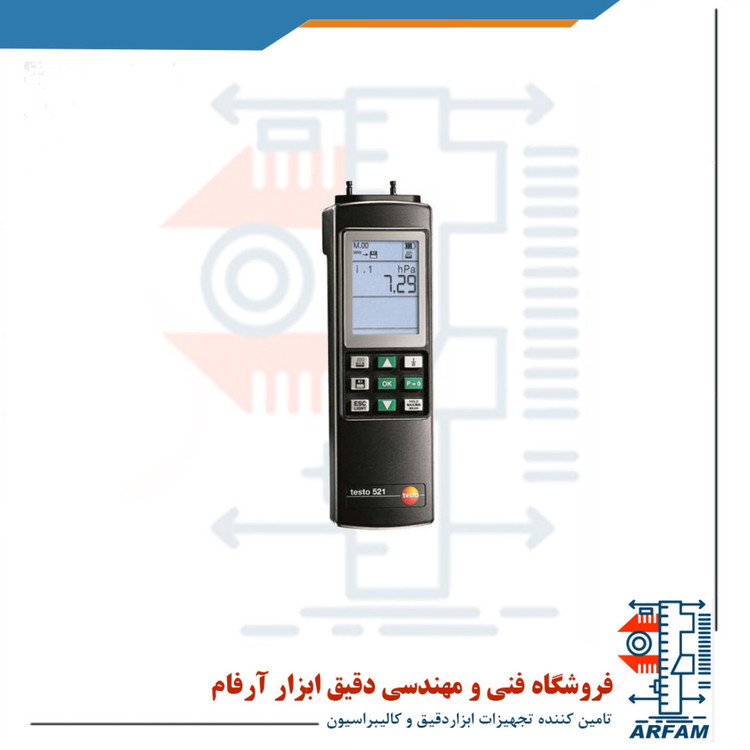

مانومتر تفاضلی دیجیتال تا 2.5 هکتو پاسکال تستو TESTO 521-3

Differential Pressure Meter  TESTO 521-3

دستگاه اندازه گیری فشار دیفرانسیل تستو 521-3 ابزار دقیق اندازه گیری فشار دیفرانسیل با سنسور داخلی است. نسخه  TESTO 521-3 دارای محدوده اندازه گیری از 0 تا 100 هکتوپاسکال می باشد. تستو 3-521 برای بررسی سیستم های استخراج و هواکش ها و نظارت بر افت فشار در فیلترها بهینه است. در ترکیب با یک لوله Pitot ، سنسور داخلی سرعت جریان را از بین 5 تا 100 متر بر ثانیه اندازه گیری می کند. این ابزار علاوه بر این دارای دو ورودی پروب برای اتصال پروب های بعدی برای اندازه گیری فشار و دما است. سنسور فشار دیفرانسیل در تستو 521 ادغام شده است. پروب های فشار دیفرانسیل به 2000 hPa،  پروب های فشار مطلق تا 2000 hPa ،  پروب های فشار نسبی تا 400 بار و  پروب های دما از -200 تا +1250 درجه سانتی گراد اندازه گیری می شود. همچنین پروب هایی برای اندازه گیری جریان / ولتاژ در دستگاه وجود دارد.

مشخصات کلی دستگاه اندازه گیری فشار دیفرانسیل3 -TESTO 521 با پارت نامبرهای 05605213 :

 ابزار TESTO 521-3 با سنسور داخلی بین 0 تا 2.5 hPa حتی کمترین فشار دیفرانسیل تا 2.5 hPa با استفاده از TESTO 521-3 اندازه گیری می شود. سطح دقت بالا و تفکیک پذیری 0.1 Pa ، این ابزار را برای اندازه گیری در اتاق های تمیز یا بازرسی از پیش نویس دودکش ایده آل می کند. هنگام اندازه گیری لوله Pitot در محدوده 1 تا 20 متر بر ثانیه ، از دستگاه TESTO 521-3 استفاده کنید.

منبع تغذیه این ابزارها بوسیله باتری / باتری قابل شارژ و به میزان واحد اصلی 12 ولت می باشد که نوع باتری 9 ولت (6LR61) بوده و عمر باتری عملکرد مداوم با فشار داخلی سنسورحدود 30 ساعت، با باتری Rech حدود 10 ساعت و با باتری کربن حدود 18 ساعت می باشد. وزن دستگاه حدود 300 گرم بوده و ابعاد دستگاه 219 x 68 x 50 mm می باشد و جنس و ساختار ابزار از  ABSاست.

مشخصات فنی دستگاه اندازه گیری فشار دیفرانسیل 3-TESTO 521 با پارت نامبر 05605213 :

دمای ذخیره سازی در دستگاه های اندازه گیری فشار دیفرانسیل 3-TESTO 521 با پارت نامبر 05605213 در محدوده بین -20 تا +70 درجه سانتی گراد و دمای کار بین 0 تا 50+ درجه سانتی گراد قرار دارد.

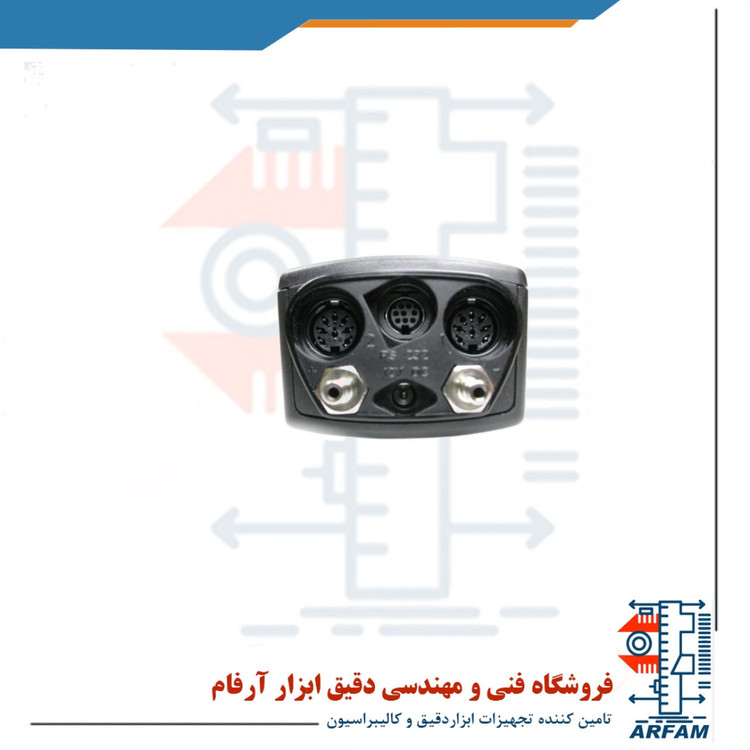

شیلنگ اتصال داخلی Ø 4 میلی مترو خارجی Ø 6 میلی متر است. همچنین نمایشگر LCD با نماد ، نمایش هفت بخش و ماتریس نقطه که با نرخ بروزرسانی در نمایشگر دو برابر در ثانیه ، در اندازه گیری سریع 4 برابر در ثانیه و سرعت اندازه گیری از 0.04 ثانیه در این دستگاه تعبیه شده است.

تشخیص خودکار همه پروب های متصل به صورت نه واحد اندازه گیری قابل انتخاب mbar ، hPa ، bar ، Pa ، kPa ، inH2O ، mmH2O ، torr ، psi در این دستگاه موجود است و دارای دو سال گارانتی نیز می باشد.

این دستگاه شامل سنسورهای گوناگونی می باشد که محدوده اندازه گیری آنها در بازه مختلفی است. محدوده اندازه گیری سنسور فشار پیزورزیتیو بین 0 تا 2.5 هکتوپاسکال می باشد. در سنسور فشار پیزوریزیس برای پروب های فشار خارجی این محدوده بین 0 تا 2000 هکتوپاسکال بوده و در سنسور سرامیکی برای پروب های فشار خارجی بین -1 تا 400 بار می باشد. همچنین در سنسور NTC بین -40 تا +150 درجه سانتی گراد قرار دارد و در سنسورType K (NiCr-Ni) بین -200 to +1370 °C قرار دارد.

پارامتر بعدی در این دستگاه، دقت اندازه گیری سنسورها می باشد. در سنسور فشار پیزورزیتیو این پارامتر به میزان  ±0.5 Pa (0 to 20 Pa) ،±(0.5 Pa ±0.5% of m.v.) و (20.1 to 250 Pa)می باشد. دقت اندازه گیری در  سنسور فشار پیزوریزیس برای پروب های فشار خارجی به میزان ±0.1 % of m.v. و در سنسور سرامیکی برای پروب های فشار خارجی به صورت  ±0.2 % of fsv می باشد. دقت اندازه گیری در  سنسورNTC بین ± 0.2 درجه سانتیگراد (-10 تا +50 درجه سانتیگراد)

±  0.4 درجه سانتیگراد (محدوده باقیمانده) و در سنسورType K (NiCr-Ni) بین ± 0.4 درجه سانتیگراد (-100 تا +200 درجه سانتیگراد) و ± 1 درجه سانتیگراد (محدوده باقیمانده) محاسبه می گردد. فشار استاتیک در این دستگاه به صورت 1000 هکتوپاسکال (abs) می باشد.



لوازم جانبی دستگاه اندازه گیری فشار دیفرانسیل 3-TESTO 521 با پارت نامبر 05605213 :

این دستگاه شامل گواهی پروتکل های کالیبراسیون ، بانری به ظرفیت 9 ولت و منبع تغذیه رومیزی با گزینه های اتصال و شارژر باتری قابل شارژ می باشد. همچنین کیف محافظ Top Safe و پرینتر و کاغذ حرارتی اضافی برای چاپگر (6 رول) ، جوهر دائمی ، اسناد داده های اندازه گیری قابل خواندن تا 10 سال ، کابل RS232 و کابل های مختلف جهت اتصال به انواع پروب در این دستگاه وجود دارد.
