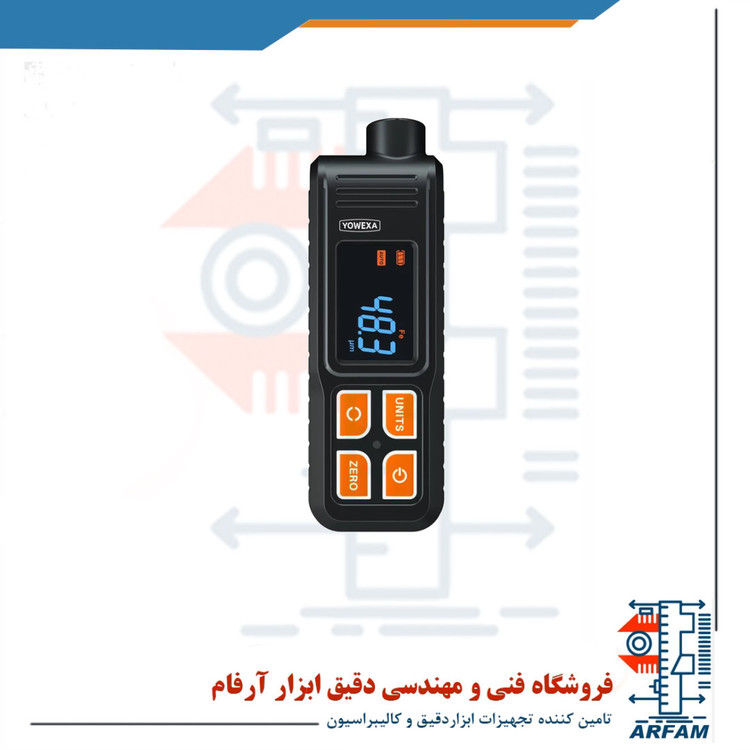

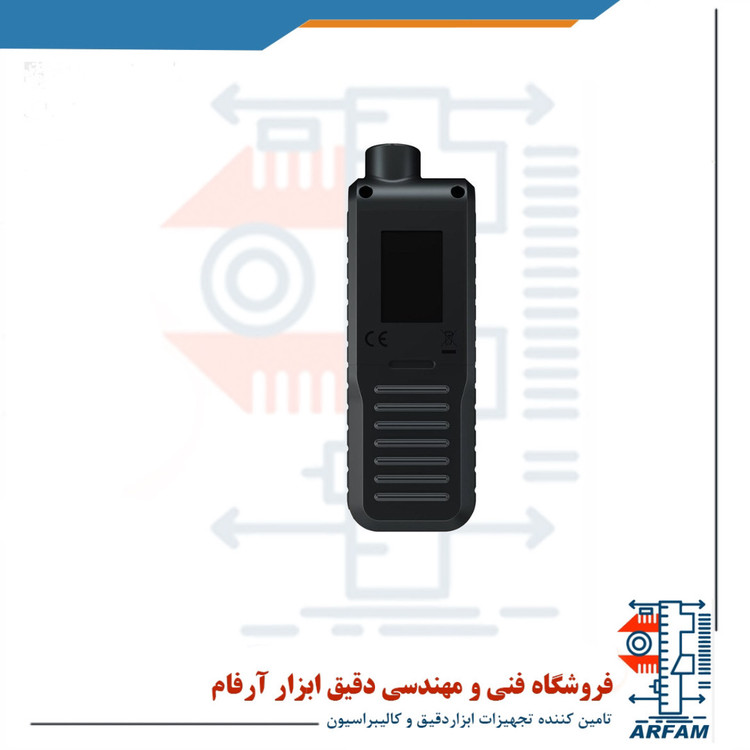

ضخامت سنج یووکسا مدل EC-370B

ضخامت سنج یووکسا مدل EC-370B

EC-370B EC-370B thickness gauge

ضخامت سنج رنگ و پوشش مدل EC-370B دارای یک پروب یکپارچه القایی مغناطیسی ( سیستم مگنتیک سرخود ) و اثر جریان گردابی داخلی است که می تواند ضخامت پوشش های غیر رسانا NFe را روی سطوح فلزی و پوشش های فلزات غیر فرومغناطیسی روی فلزات فرومغناطیسی (مانند آهن، نیکل، کبالت و غیره) را به طور غیر مخرب اندازه گیری کند و در اصطلاح سنسور دوکاره آهن و آلومینیوم است . کاربردهای خاص این دستگاه وارد شده توسط پترو پژوهش خاور میانه شامل اندازه گیری ضخامت رنگ یا لایه گالوانیزه روی سطح آهن و فولاد ضد زنگ و ضخامت رنگ یا فیلم پلاستیکی بر روی سطح آلومینیوم و مس است.

EC-370B دارای محدوده اندازه گیری 0 ~ 2000μm، با وضوح تا 0.1μm است. هنگام اندازه گیری، کاربر فقط باید به سرعت نوک کاوشگر را روی سطح جسم مورد اندازه گیری قرار دهد. هنگامی که پروب به داخل ابزار فشرده می شود، ابزار به طور خودکار می تواند ویژگی های زیرلایه را تشخیص دهد و ضخامت لایه پوشش (آبکاری) را اندازه گیری کند.EC-370B دارای یک رابط نمایش داده ساده است و از یک صفحه نمایش LCD رنگی برای محیط های داخلی یا کم نور استفاده می کند. از این دستگاه برای تشخیص رنگشدگی اتومبیل ، ضخامت رنگ بر روی تابلو برق ، ضخامت آبکاری و تفلن و … استفاده میشود

Model	EC-370
Probe type	Internal
Measuring principle	Fe: Magnetic induction; NFe: eddy currents
Measuring range	0~2000μm
Accuracy	±(3%+1μm)
Resolution	0.1μm(0~100μm); 1μm(>100μm)
Unit	μm, mm, mil
User calibration method	Zero calibration
Statistics	Maximum, minimum, average, number of measured values
USB data transfer	Supported
Storage capacity	200 measurement data
Probe triggering force	0.5~1.2N
The minimum radius of curvature of the substrate	Convex surface 5mm; Concave surface 25mm
Minimum measuring area	15mm in diameter
Minimum thickness of substrate	Fe: 0.30mm; NFe: 0.05mm
Maximum measuring speed	2 readings/sec
Display	Dot-matrix LCD screen
Operating environment	Temperature: -10~50ºC; Humidity: 20~90%RH (non-condensing)
Storage environment	Temperature: -20~60ºC; Humidity: 20~90%RH (non-condensing)
Power supply	2 pcs AAA 1.5V alkaline batteries; 2 pcs AAA 1.2V rechargeable batteries
Protection class	IP40
Size	134*44*27mm
Case material	ABS
Weight	About 71g (without batteries)
Standard	ISO 2178,2360,GB/T 4956-2003,4957-2003,JJG-818-2005

ضخامت سنج رنگ و پوشش چیست؟

برای اندازه گیری ضخامت پوشش سطوح آهنی و غیر آهنی در تجهیزات صنعتی مختلف از ضخامت سنج استفاده می شود. اندازه گیری ضخامت پوشش به کمک پراب جدا یا سر خود انجام می شود. یکی از موارد مهم در حوزه کنترل کیفیت اندازه گیری میزان ضخامت اجسام و پوشش آن ها است زیرا وجود عیوب در ضخامت پوشش موجب خوردگی، زنگ زدگی و از بین رفتن قطعه می گردد.

این دستگاه ها معمولا برای اندازه گیری ضخامت رنگ بر روی انواع سطوح فلزی (آهنی یا آلومینیومی) کاربرد دارند. نام های دیگر این ابزار ضخامت سنج آبکاری، تست رنگ خودرو، دستگاه تشخیص رنگ، تستر رنگ دیجیتال، عمق سنج رنگ، ضخامت سنج رنگ خشک، رنگ سنج، ضخامت سنج رنگ، ضخامت سنج پوشش است.



ضخامت سنج رنگ خودرو چیست؟

در زمان کارشناسی خودرو یکی از نکات مورد توجه، تشخیص رنگ شدگی خودرو است و این کار به وسیله ضخامت سنج ها انجام می شود. ضخامت رنگی که روی بدنه خودرو را پوشش می دهد دارای یک مقدار استاندارد و ثابت است. به عنوان مثال در حالت عادی پوشش ضخامت رنگ خودرو بین 100 تا 150 میکرون است که معادل 4 میلز است. در خودرو واحد میکرون بیشتر استفاده می شود و اگر حدود 20 میکرون ضخامت رنگ بیشتر باشد نشان دهنده رنگ شدگی خودرو است.



نحوه انتخاب ضخامت سنج

بسیاری از ضخامت سنج های تولید شده بر اساس دو مکانیزم القای مغناطیسی و جریان گردابی کار می کنند تا کاربر بدون تغییر نوع ضخامت سنج طیف وسیعی تری را مورد سنجش قرار دهد. دو انتخاب اصلی که می توانید داشته باشید مدل دیجیتالی و مدلی که دارای قابلیت ذخیره سازی داده ها باشد و اطلاعاتی نظیر مقادیر حداکثری و حداقلی، مقدار میانگین و غیره را ارائه می دهد. نوع دیگر انتخاب بر اساس شکل قطعه ای است که می خواهیم اندازه گیری کنیم. سنجش ضخامت پوشش بر روی قطر داخلی لوله به یک پراب 90 درجه نیاز دارد در حالیکه برای سطوح صاف به یک پراب صفر درجه احتیاج داریم.

نحوه کار با دستگاه ضخامت سنج رنگ و پوشش

دقت ابزار ضخامت سنج یک معیار مهم در انتخاب نوع دستگاه است که این دقت اختلاف بین مقدار واقعی و مقدار اندازه گیری شده می باشد و به دو عامل نوع سنسور و تکنولوژی به کار رفته در دستگاه وابسته است. به منظور بررسی دقت دستگاه آن را بر روی یک فلز بدون رنگ قرار دهید باید عدد صفر را نمایش دهد. در مرحله بعدی فویل های کالیبراسیون را بر روی پلیت فلزی صفر گذاشته و پراب را بر روی فویل بگذارید. عدد ضخامت باید در محدوده تعریف شده باشد. برای به حداقل رساندن خطای اندازه گیری باید ضخامت سنج کالیبره شود. در پروسه ضخامت سنجی موانعی وجود دارد که موجب می شود دستگاه به درستی اندازه گیری نکند. ضخامت یا زبری سطح، انحنا، میزان نفوذ پذیری مغناطیسی و رسانایی همگی مواردی هستند که نتایج اشتباه را به وجود می آورند.

دستگاه سنجش رنگ و پوشش دارای سنسور فرستنده و گیرنده جریان گردابی است. این ابزار مجهز به صفحه گلید، صفحه نمایش و برد مرکزی است. عملکرد دستگاه به این صورت است که فرستنده پالس مغناطیسی را ارسال می کند. این پالس بعد از عبور از میان پوشش و رنگ به پایه رنگ که از جنس آهن یا آلومینیوم است رسیده و برای سنجش میزان ضخامت پوشش مورد نظر از پردازش مقدار جریان گردانی و میدان مغناطیسی استفاده می کند. نماد F برای فلزات آهنی و نماد NFEبرای فلزات غیر مغناطیسی مانند آلومینیوم، مس و غیره به کار می رود.

از جمله کاربردهای مهم ضخامت سنج در صنایع میتوان به موارد زیر اشاره کرد:

رنگ های ساختمانی

رنگ های ترافیکی

رنگ و رزین

رنگ های پودری

آبکاری

آنودایزینگ آلومینیوم

پزشکی

صنعت خودرو

جواهرسازی

سیمان و لوله سازی

تکنولوژی هسته ای

پتروشیمی

لوازم خانگی

ساختمان سازی

و …
