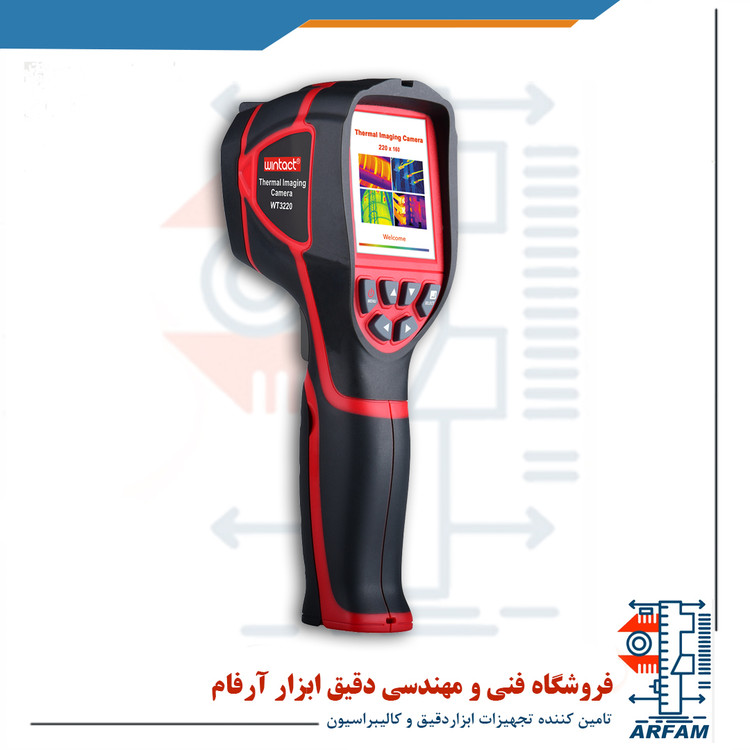

دوربین ترموویژن یا دوربین حرارتی وینتکت WINTACT WT3220
Thermal Imaging Camera WINTACT WT3220
ترموویژن یا دوربین حرارتی وینتکت WINTACT WT3220 جهت تست و اندازه گیری دمای سطح به کمک تصاویر ترموگرافی طراحی شده است. رزولیشن دوربین تصویربرداری حرارتی دیجیتال وینتکت 220 در 160 پیکسل میباشد که تصویر حرارتی را از مانتیتور 2.8 اینچی از -20 تا 450 درجه سانتی گراد نمایش میدهد . دقت حرارتی این دوربین 2+- درجه سانتی گراد میباشد که در زمان تصویر برداری بالاترین نقطه دمایی و پائین ترین نقطه دمایی را نمایش میدهد تصاویر با فرکانس 9Hz تصویر برداری میشود . وزن دوربین تصویربرداری حرارتی دیجیتال وینتکت WT3220 323 گرم میباشد .
در این دوربین حرارتی به صورت ریل تایم دمای سطح، تصویر حرارتی و تصاویر واقعی ادغام می شود. دوربین حرارتی WT3220 مقادیر حرارتی تجهیزات را در یک نگاه به کاربر گزارش می کند، این امر سبب صرفه جویی در زمان می شود. مشکلات احتمالی ماشین آلات صنعتی در این دوربین حرارتی بر روی صفحه نمایش رنگی با وضوح بالا نمایش داده می شود. تصاویر حرارتی و تصاویر دوربین در دستگاه ذخیره می شوند و می توانند از طریق درگاه USB به رایانه منتقل شوند تا گزارش مناسبی از روند تست تهیه یا چاپ شود.
فناوری تشخیص تصویر حرارتی مادون قرمز به ابزاری مهم برای اطمینان از ایمنی صنعتی در کشور های صنعتی تبدیل شده است. این ترموویژن اندازه گیری دمای سطح و تصویر حرارتی را به همراه تصاویر واقعی به صورت همزمان ادغام می کند. دوربین حرارتی دقیق WT3220 بر خلاف دماسنج های سنتی که نیاز به اندازه گیری هر یک از اجزا سیستم برای تست دارند با رزولوشن بالا مقادیر حرارتی تجهیزات را در یک نگاه به کاربر گزارش می کند، این امر سبب صرفه جویی در زمان می شود. مشکلات احتمالی ماشین آلات صنعتی بر روی صفحه نمایش رنگی با وضوح بالا نمایش داده می شود. دوربین حرارتی WINTACT WT3220 با ابعاد کوچک، کاربرد آسان و عملکرد قوی انتخابی ایده آل برای استفاده در صنعت برق است.
از دوربین تصویربرداری حرارتی دیجیتال وینتکتWT3220 مدت زمان طولانی ، فناوری تشخیص تصویربرداری حرارتی مادون قرمز به یک وسیله مهم برای اطمینان از ایمنی صنعتی در کشورهای توسعه یافته تبدیل شده است.زمینه کاربردی شامل توان الکتریکی ، متالورژی ، پتروشیمی ، ماشین آلات ، زغال سنگ ، ترافیک ، کنترل آتش و دفاع ملی و غیره می باشد.
ویژگی های فنی ترموویژن WINTACT WT3220
- دارای ال سی دی 2.8 اینچ
- قابلیت تنظیم ضریب تشعشع تابش مادون قرمز
- تنظیم پالت رنگ بندی تصاویر ترموگرافی
- نمایش مقادیر حداکثر و حداقل قابل رویت در میدان دید ترموویژن
- نمایش و ادغام تصاویر حرارتی و عادی
- قابلیت ذخیره سازی 20,000 تصاویر ترموویژن
- قابلیت اتصال به کامپیوتر از طریق درگاه USB
Performance index
Display screen | 2.8 ″ full angle TFT display creen |
Infrared image resolution | 220x160 |
Field angle | 35°×26° |
Temperature measurement rang | -20℃ to 450℃ (-4°F to 842°F) |
Measurement accuracy | ±2℃/±2% (Greater than 300 ℃accuracy is ± 5%) |
Visible image resolution | 300,000 pixel |
LCD resolution | 320×240 |
Shortest focusing distance | 0.5M |
Shortest focusing distance | 70mK |
Emissivity | Adjustable from 0.01 to 1.00 |
Frame rate of thermal images | 9Hz |
Wavelength coverage | 8-14um |
Focus mode | Fixed |
Color palette | Rainbow, iron oxide red, cold color, black & white, white & black |
Storage capacity | Built-in 3G (above 20 thousand image stored) |
