ضخامت سنج لوله دیجیتال التراسونیک اینسایز مدل ISU-200D

معرفی و مشخصات ضخامت سنج دیجیتال لوله التراسونیک اینسایز مدل ISU-200D



 Insize Ultrasonic Thickness Gauge ISU-200D

ضخامت سنج به دستگاهی می گویند که مثل کولیس و میکرومتر امکان سنجش اندازه ضخامت اجسام مختلف را دارد و اما مزیتش نسبت به آنها این است که می تواند تنها با دسترسی به طرف آن جسم و قطعه این کار را انجام دهد. ضخامت سنج با جنس و ماده ی آن قطعه در ارتباط است و برای اندازه گیری ضخامت هر وسیله باید به شکل و جنس تولیدی آن توجه کرد. دستگاه های ضخامت سنج التراسونیک دارای یک پراب یا ترانسدیوسر هستند که برای اجناس مختلف با یک مبدل یا Transducer درست آنها را استفاده کرد. با چسباندن این مبدل به یک سطح قطعه مورد نظر می توان کار اندازه گیری را انجام داد. یکی از بهترین ضخامت سنج های بازار ایران ضخامت سنج دیجیتال التراسونیک Insize ISU-200D است که به بررسی آن می پردازیم.



‌



بررسی ظاهری دستگاه ضخامت سنج لوله اینسایز مدل ISU-200D

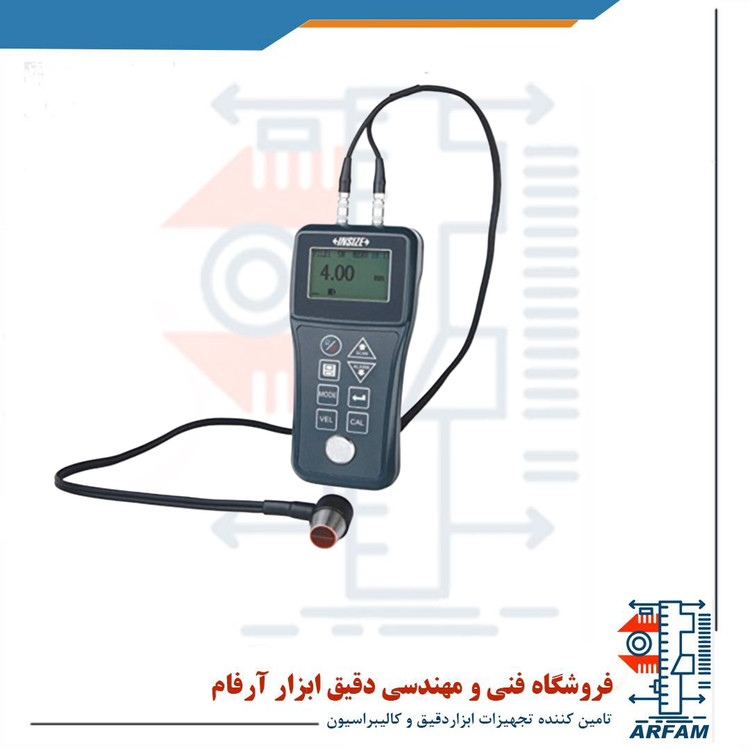

این مدل از یک بدنه مشکی رنگ یکپارچه تشکیل شده که یه مبدل با ترانسدیوسر به آن متصل است. یک مانیتور بزرگ LCD با نور پس زمینه در بالای پنل قرار گرفته و بر روی پنل دستگاه نیز دکمه های تنظیم، ذخیره دیتا، تنظیم صفر و دیسک کوچک فلزی کالیبره کردن وجود دارد. در قسمت کناری نیز پورت خروجی داده ها قرار داده شده و به همراه دستگاه و Transducer برای استفاده جنرال، یک کابل انتقال دیتا و یک کوپلانت هم قرار دارد. مصرف انرژی و تغذیه این دستگاه توسط باتری نیم قلمی انجام شده و در پشت دستگاه نصب می گردد. ابعاد کوچک و طراحی ارگونومیک به همراه دکمه های نرم از مزیت های ظاهری این دستگاه ضخامت سنج است.

تحلیل فنی ضخامت سنج التراسونیک Insize ISU-200D

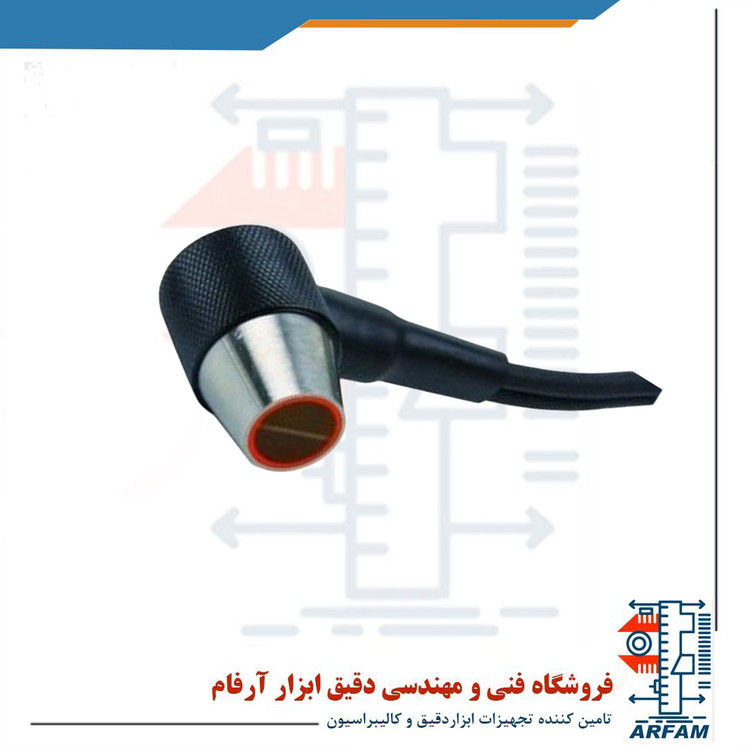

این مدل ضخامت سنج که با مبدل و تراندیوسر مدل ISU-200D-N05 عرضه شده است امکان ضخامت سنجی تانکر، لوله و کالایی مشابه با جنس های پر مصرف و عمومی مثل فلز، پلاستیک، شیشه، لاستیک و ... را دارد. با این مبدل می توان از 0.8 تا 230 میلی متر را اندازه گیری کرد و حداقل سایز برای اندازه گیری ضخامت لوله برای استفاده از این ضخامت سنج 25x3 میلی متر است. یعنی جهت سنجش ضخامت دیواره یک لوله و سطوحی مشابه، مینیمم اندازه آن لوله باید قطر 25 میلی متر و ضخامتی حدود 3 میلی متر داشته باشد. صفحه دیسکی کالیبراسیون این دستگاه در اندازه 4 میلی متر تنظیم شده که بدین ترتیب می توان با آن صفر دستگاه را به طور دقیق معین کرد. امکان انتقال داده ها توسط پورت و کابل به کامپیوتر فراهم است و خود دستگاه نیز توانایی ذخیره سازی 500 محاسبه را دارد. رزولوشن صفحه دیجیتال برابر با 0.01 تا اندازه ضخامت کمتر از 100 میلی متر بوده و این عدد در ضخامت های بالا 100 میلی متر به 0.1 می رسد. دقت اندازه گیری نیز برای قطعات با ضخامت کمتر از 1 سانتی متر برابر با 0.05 میلی متر بوده و در ضخامت بیشتر از 1 سانتی متر، طبق فرمول (0.01+5%H) محاسبه می شود. حرف اچ H در اینجا به معنای ضخامت اندازه گیری شده با واحد 1 میلی متر است. کمترین سرعت اندازه گیری این ضخامت سنج 1000 M/S بوده که یعنی سرعت سنجش اندازه بسیار بالاست و به محض تماس ترانسدیوسر این اندازه گیری انجام می شود. مبدل قرار گرفته بر روی دستگاه قطر 12 میلی متر داشته، با فرکانس التراسونیک 5 مگا هرتز کار می کند و حداکثر دمای کاری آن 60 درجه خواهد بود. سایز کلی دستگاه برابر با 151x70x24 میلی متر و وزن آن تنها 200 گرم است.

ویژگی های ضخامت سنج لوله دیجیتال التراسونیک اینسایز مدل ISU-200D

ساخت دقیق و با کیفیت به همراه Transducer کاملا کابردی برای تمام اجناس و همچنین امکان اندازه گیری سریع ضخامت تمام قطعات، تانکر، لوله و ... از این محصول شرکت اینسایز دستگاهی موفق می سازد. توان سنجش ضخامت تنها با یک طرف قطعات، امکان کار بر روی جنس های مختلف مثل فلز (غیر از فولاد و چدن)، شیشه، پلاستیک، نایلون، رزین، سرامیک، لاستیک و یخ و قابلیت نصب ترانسدیوسرهای مختلف و اضافه برای کار با فولاد و چدن، اجسام ظریف و بسیار نازک، دیوارهای ضخیم بتنی و همینطور ترانسدیوسر کار در محیط با حرارت بالا تا 300 درجه سانتی گراد (مبدل و Transducer های مناسب این شرایط را باید جداگانه تهیه کرد.) از جمله مزایای این ضخامت اسنج است. در نهایت اینکه وزن سبک و ابعاد کوچک در کنار دقت بسیار بالا باعث شده تا ضخامت سنج دیجیتال التراسونیک اینسایز مدل ISU-200D به یکی از محبوب ترین و پر فروش ترین ها در کشور تبدیل شود.
