شعاع سنج دیجیتال اینسایز مدل 2183

معرفی و مشخصات شعاع سنج دیجیتال اینسایز مدل 2183

سنجش اندازه ی نقاط مختلف و خاص نیاز به یک ابزارهای حرفه ای و مخصوص خود دارد. از اندازه گیری عمومی اجسام با کمک کولیس و میکرومتر و ... که بگذریم، به برخی دستگاه ها می رسیم که برای اندازه گیری قطعات و بخش های مشخصی از یک پروژه کاری استفاده می شوند. ساعت سنجش اندازه شعاع یا شعاع سنج میز گونه ای از این مدل دستگاه هاست که برای کاربران تخصصی این زمینه به کار می رود. با این دستگاه می توان شعاع داخلی و خارجی انواع اجسام منحنی، گرد و ... با ابعاد آرک و هلال مختلف را بدست آورد و عدد آن را برای ساخت و تکمیل پروژه های کاری در نظر گرفت. یکی از بهترین شرکت های ساخت ابزار دقیق یعنی اینسایز مدلی از شعاع سنج دیجیتالی را به بازار عرضه کرده که جزو محبوب ترین های کشور به حساب می آید. در ادامه به معرفی شعاع سنج دیجیتال Insize 2183 می پردازیم.

‌

بررسی ظاهری شعاع سنج اینسایز مدل 2183

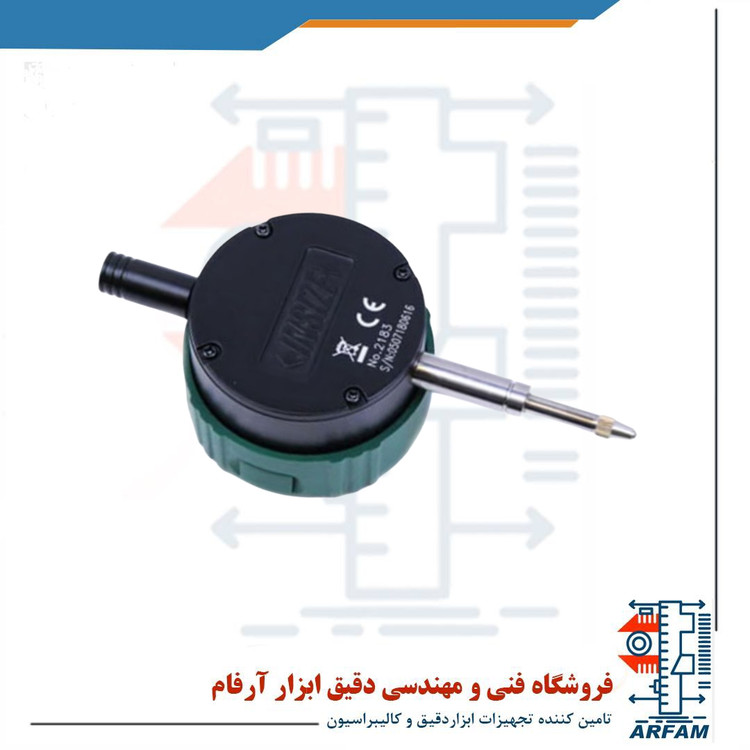

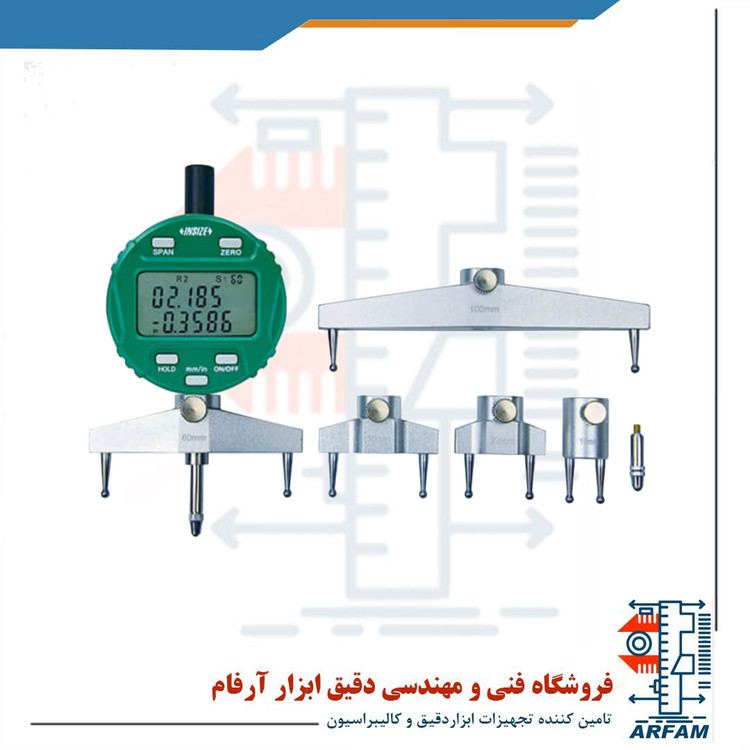

این دستگاه شرکت اینسایز در نگاه اول ظاهری شبیه به ساعت های اندیکاتور دارد اما در واقع مناسب اندازه گرفتن شعاع داخلی و خارجی است. میله فولادی به همراه یک یونیت پنل پلاستیک فشرده مرغوب اجزای اصلی آن را تشکیل می دهند. پراب دستگاه که نوکی متحرک دارد با یک فک آرک سنج ثابت با اندازه های مختلف همراه می شود و به این ترتیب بر رو روی هر میزان خمیدگی داخلی و خارجی قابل استفاده است. در بسته بندی دستگاه در کنار خود محصول، 5 عدد فک ثابت برای اندازه های متوع آرک قرار گرفته و براحتی بر روی ابزار قابل نصب است. پراب و و فک ها همگی از جنس فولاد ضد زنگ هستند و بر روی پنل نیز یک صفحه مانیتور دیجیتالی قرار گرفته است. در کنار این نمایشگر، دکمه های خاموش/روشن، دکمه S تعویض/انتخاب فک ثابت، تنظیم صفر، Hold برای نگهداشتن عدد محاسبه شده و همچنین تبدیل واحد اینچ/میلی متر قرار دارد. باتری ابزار در پشت دستگاه نصب شده و دقت کنید که این مدل پورت خروجی داده و امکان انتقال دیتا به کامپیوتر را ندارد.

حلیل فنی ساعت شعاع سنج دیجیتال Insize 2183

بازه اندازه گیری این محصول بر اساس آرک داخلی و خارجی محصوب می شود. در واقع برای اندازه گیری شعاع های بیرونی و خارجی اجسام یعنی R1 ظرفیت آن برابر با 5 تا 910 میلی متر یا 0.2 تا 35.83 اینچ است و برای شعاع های داخلی قطعات یعنی R2، این ظرفیت سنجش بین 7 تا 910 میلی متر (0.3 تا 35.83 اینچ) متغیر خواهد بود. دقت اندازه گیری این مدل دیجیتال برابر با 0.01R یا به عبارتی 0.01 میلی متر اندازه کلی شعاع محاسبه شده است. یعنی اگر به طور مثال شعاعی که اندازه گرفته شده 100 میلی متر باشد، دقت اندازه گرفته شده 0.01x100 یعنی 1 میلی متر خواهد بود. رزولوشن صفحه نمایشگر برابر با 0.005 میلی متر (0.0002 اینچ) بوده و این نمایشگر قابلیت چرخش تا 320 درجه را دارد. طول کلی ابزار از نوک فک متحرک تا نوک دسته 123 میلی متر بوده و قطر و ضخامت میله تمامی فک های اندازه گیری 3 میلی متر است. عرض و ظرفیت 5 فک و پایه ثابت آن نیز به ترتیب 10 - 20 - 30 - 60 - 100 میلی متر است. تغذیه دستگاه توسط یک باتری سکه ای از نوع CR2032 صورت گرفته وزن کلی ابزار بسیار سبک است.

برخی ویژگی های شعاع سنج دیجیتال اینسایز مدل 2183

دقت اندازه گیری در این شعاع سنج بالاست و سرعت خوبی را هم ارائه می دهد. نحوه تنظیم Preset و صفر دستگاه بسیار آسان انجام شده و تعویض فک نیز هیچ مشکل و تاخیری ندارد. صفحه دیجیتال به همراه دکمه های فول، شکلی کاربر پسند دارد و طراحی ارگونومیک آن باعث می شود امکان اندازه گیری با یک دست فراهم باشد. این شعاع سنج دیجیتال Insize مجهز به فناوری خاموش شدن خودکار یا Auto Off بوده که به این ترتیب به مصرف بهینه باتری کمک می کند. قابلیت اندازه گیری شعاع تمام Arc های داخلی و خارجی بر روی قطعات و اجسام با جنس های مختلف با دقتی قابل تحسین انجام می شود و وجود 5 فک ثابت مختلف در کنار امکان چرخش پنل تا زاویه 320 درجه کمک بزرگی در کاربری های مختلف و شرایط محدود اندازه گیری می کند. در نتیجه اینکه شعاع سنج دیجیتال اینسایز مدل 2183 در هلال و آرک های همه قطعات قابل استفاده بوده و به لطف امکان تبدیل واحد اینچ به میلی متر و برعکس، به یکی از پر فروش ترین ابزارآلات دقیق در کشور تبدیل شده است.
