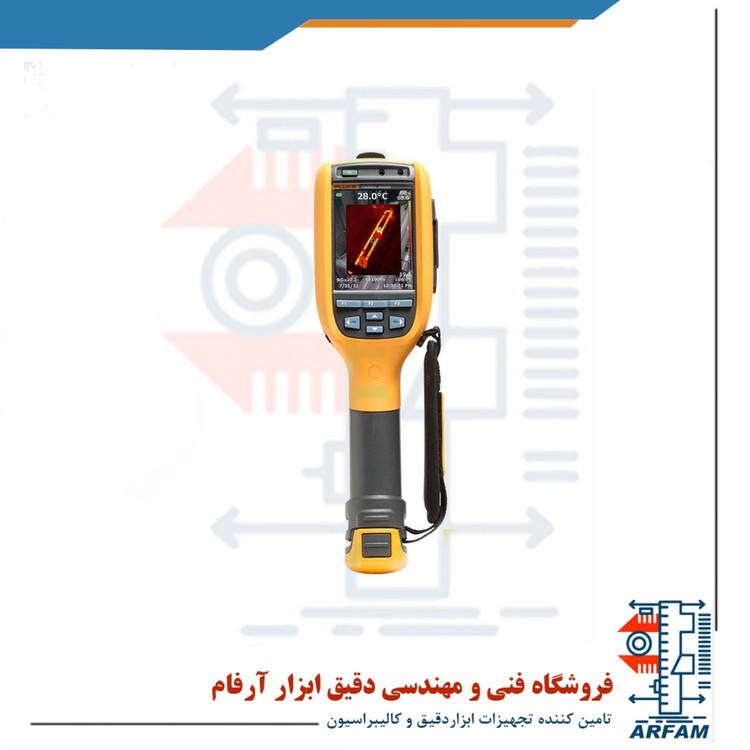

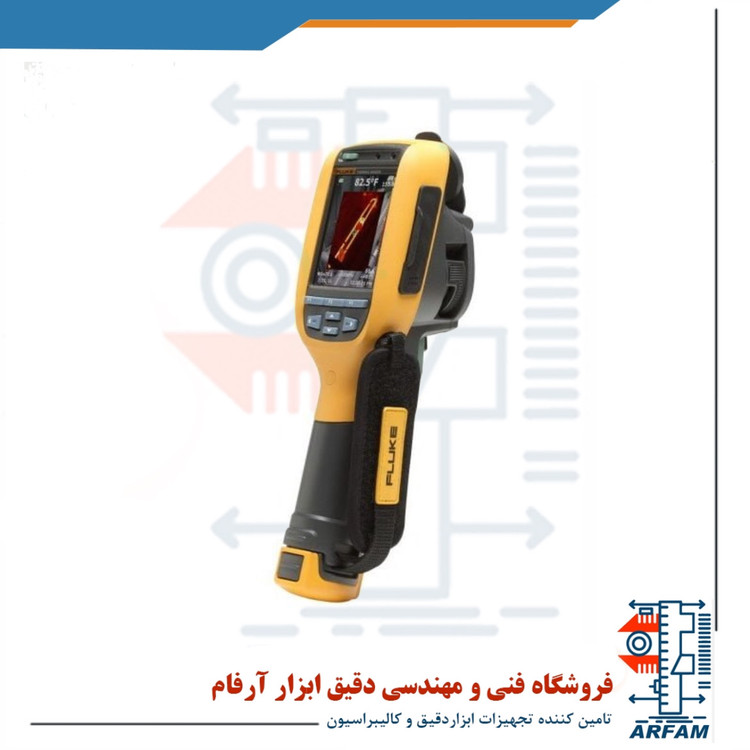

ترموویژن صنعتی فلوک مدل Fluke Ti110

ترموویژن صنعتی فلوک مدل Fluke Ti110

Fluke industrial thermovision model Fluke Ti110

ترموویژن صنعتی فلوک مدل Fluke Ti110 یک دوربین حرارتی حرفه ای و صنعتی است که به کمک آن می توان هرچه سریع تر و بدون صرف هزینه و زمان سیستم های مورد نظر را عیب یابی کرد. دارای رزولوشن 160 در 120 بوده و با استفاده از قابلیت فوکوس IR-OptiFlex آن می توان عکس های حرارتی با جزئیات کامل را از فاصله 1.2 متری ثبت و ذخیره کرد. همچنین می توان عکس ها را بر روی مموری کارت نیز ذخیره کرد. دارای دوربین 2 مگا پیکسلی بوده و با داشتن صفحه نمایشگر 3.5 اینچی به راحتی می توان تصاویر اندازه گیری شده را به طور واضح مشاهده و بررسی کرد.

مشخصات فنی دستگاه:

• محدوده اندازه گیری دما از -20 تا 250 درجه سانتی گراد
• دوربین 2 مگا پیکسلی
• فرکانس 9 و 30 هرتزی
• سیستم فوکوس OptiFlex
• حساسیت دمایی کمتر از 0.10 درجه سانتی گراد در 30 درجه
• کارت حافظه در مجموع 12 گیگا بایت
• قابلیت ضبط صدا به مدت 60 ثانیه بر روی هر عکس

توضیحات بیشتر:

ترموویژن ها کاملاً غیرفعال (پسیو) بوده یعنی هیچ انتشار الکترومغناطیسی از خود ندارند و در نتیجه مثلا در مناطق نظامی ، دشمن از وجود آن مطلع نمی شود. دوربین های حرارتی با دریافت طیفی از امواج الکترومغناطیسی از اجسام که در محدوده امواج فروسرخ قرار دارد ، کار تشخیص اجسام و ایجاد تصویری از آنها را اجرا می کنند.



Fluke Ti125 / Ti110 Industrial / Commercial Thermal Imagers

The Fluke Ti125 and Ti110 Thermal Imagers are designed for industrial and commercial inspection and maintenance. The new Ti series represent an evolution in thermal imaging with six new innovations:

IR-Optiflex™ focus system that combines the flexibility, speed and convenience of fixed f the flexibility of selecting manual focus for subjects that are less than 1.2 meters away.
IR Fusion® provides an IR picture in picture mode, where an IR image window is surrounded by a visible light frame providing a frame of reference with its surroundings.
AutoBlend™ combines visible and infrared images to create a single image to precisely locate problems (Ti125 only).
Smartview allows viewing images in portrait or landscape
IR-PhotoNotes™ this annotation system allows you to add up to three digital photos to each IR image for easy identification
Electronic Compass for eight point cardinal compass readings stored against each image

The Ti Series are also the only handheld thermal images that can record focus fre video (AVI, MPEG encoding) in visible light and in full IR. The Ti125 also supports IS3 radiometric video and video-out via USB and visible / IR Autoblend™.

The Fluke CNX Wireless test tools can now communicate with Ti100 and TiR100 Series Thermal Imagers just as they do with the CNX 3000 digital multimeters allowing you to not only see thermal images but take measurements wirelessly from the CNX multimeter and modules and display the results on your camera.

Excellent thermal sensitivity (NETD) to see even the smallest temperature differences
9 Hz capture or refresh rate
160 x 120 pixel resolution FPA (focal plane array) microbolometer
2 megapixel industrial grade visible camera
Three user onview and spot camera™ in Smart markers (three )
Temperature measurement range -20°C to +350°C (Ti125) and -20°C to +250°C (Ti110)
Standard palettes (blue-red, greyscale, inverted greyscale, high-contrast, hot metal, ironbow, amber, inverted amber)
Color alarms
60 second voice annotation
3.5 inch diagonal color LCD display
Rugged, lightweight, point-and-shoot
Focus-free beyond 1.2 meters (4 feet) and manual focus for closer inspection below 1.2 meters
Built-in laser pointer and torch to assist in highlighting or locating problem areas
Water and dust resistant: IP54
Weight: 0.726 kg
Size (HxWxD): 284 x 86 x 135 mm
Compatible with the Ti-VISOR2 optional screen visor (please see RS 752 -8940 )
Compatible with the Ti-TRIPOD2 optional tripod adapter (please see RS 752-8959 )
The users manual and SmartView® software in supported languages ​​are available for free download from Fluke.com.

IFOV (رزولوشن مکانی)	۳.۳۹ میلی‌رادیان
رزولوشن دتکتور	۱۶۰×۱۲۰ (۱۹,۲۰۰ پیکسل)
میدان دید	۲۲.۵ درجه افقی 31x درجه عمودی
حداقل فاصله فوکوس	۱۵ سانتی‌متر (۶ اینچ)
سیستم فوکوس	سیستم فوکوس IR-OptiFlex™ (فوکوس آزاد و دستی)
اتصال بی‌سیم	سازگار با برنامه Fluke Connect™ با کارت SD بی‌سیم همراه
فناوری IR-Fusion®	حالت IR-Fusion® AutoBlend™ و تصویر در تصویر
نمایشگر	صفحه نمایش ۳.۵ اینچی به صورت عمودی
طراحی	طراحی مقاوم، سبک و ارگونومیک برای استفاده با یک دست
حساسیت حرارتی (NETD)	≤ ۰.۱۰ درجه سلسیوس در دمای هدف ۳۰ درجه سلسیوس (۱۰۰ میلی‌کلوین)
محدوده اندازه‌گیری دما	-۲۰ درجه سلسیوس تا +۲۵۰ درجه سلسیوس (-۴ درجه فارنهایت تا +۴۸۲ درجه فارنهایت)
دوربین دیجیتال داخلی (نور مرئی)	کیفیت صنعتی ۲ مگاپیکسل
نرخ فریم	نسخه‌های ۳۰ هرتز یا ۹ هرتز
ذخیره‌سازی داده‌ها و ضبط تصویر
گزینه‌های حافظه گسترده	کارت حافظه SD قابل جابجایی ۴ گیگابایت و کارت SD بی‌سیم ۸ گیگابایت (در صورت موجود بودن)؛ دانلود مستقیم از طریق اتصال USB به PC
فرمت‌های تصویر فایل	غیر رادیومتریک (.bmp) یا (.jpeg) یا کاملاً رادیومتریک (.is2) نیازی به نرم‌افزار تحلیل برای فایل‌های غیر رادیومتریک (.bmp، .jpg و .avi) نیست
نرم‌افزار SmartView®	نرم‌افزار SmartView®، Fluke Connect™ و برنامه موبایل SmartView® – نرم‌افزار کامل تحلیل و گزارش
یادداشت صوتی	حداکثر زمان ضبط ۶۰ ثانیه برای هر تصویر؛ پخش قابل بررسی در دوربین
IR-PhotoNotes™	بله (۳ تصویر)
ضبط ویدئو	استاندارد
باتری
باتری‌ها (قابل تعویض در میدان، قابل شارژ)	یک بسته باتری لیتیوم یون هوشمند با نمایشگر LED پنج بخشی برای نشان دادن سطح شارژ
سیستم شارژ باتری AC	شارژ داخل دوربین. شارژر باتری دو جایگاهی اختیاری یا آداپتور شارژ خودرویی ۱۲ ولت اختیاری
اندازه‌گیری دما
دقت	± ۲ درجه سلسیوس یا ۲% (در ۲۵ درجه سلسیوس نامی، هر کدام که بیشتر باشد)
تصحیح emissivity روی صفحه	بله (هر دو مقدار و جدول)
جبران دمای پس‌زمینه منعکس شده روی صفحه	بله
جبران انتقال روی صفحه	بله
مشخصات عمومی
پالت‌های رنگ	۸ استاندارد و ۳ Ultra Contrast™: Ironbow, Blue-Red, High Contrast, Amber, Amber Inverted, Hot Metal, Grayscale, Grayscale Inverted
هشدارهای رنگ (هشدارهای دما)	دمای بالا، دمای پایین
نشانگرهای نقطه‌ای قابل تعریف توسط کاربر	۳ نشانگر نقطه‌ای قابل تعریف توسط کاربر در دوربین و در نرم‌افزار SmartView®
جعبه مرکزی	جعبه اندازه‌گیری قابل انبساط-قابل انقباض با دمای MIN-MAX-AVG
سقوط	طراحی شده برای تحمل سقوط از ارتفاع ۲ متر (۶.۵ پا)
اندازه (ارتفاع x عرض x طول)	۲۸.4x  ۸.۶ x 13.5 سانتی‌متر (۱۱.۲ ۳.4x  ۵.3x اینچ)
وزن (شامل باتری)	۰.۷۳ کیلوگرم (۱.۶ پوند)
رتبه بندی پوشش	IP54 (محافظت در برابر گرد و غبار، نفوذ محدود؛ محافظت در برابر پاشش آب از همه جهات)
